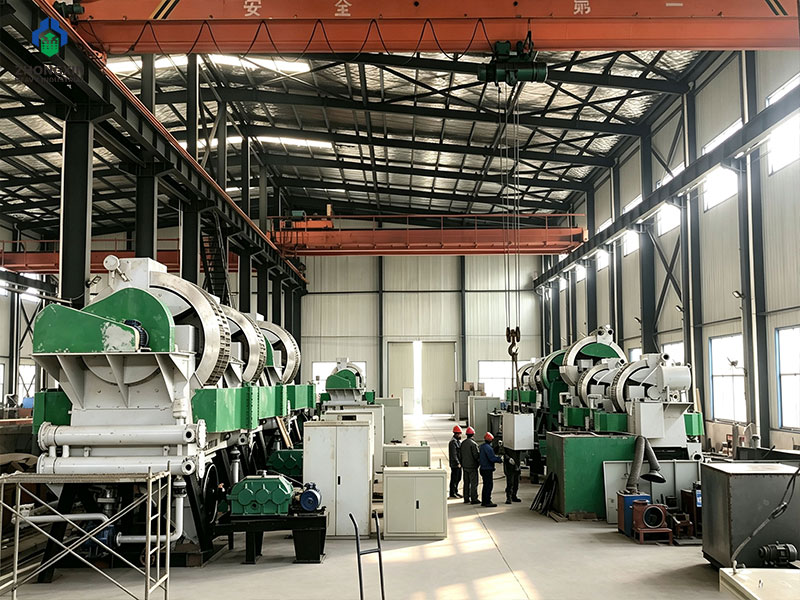

Separador magnético en húmedo con anillo vertical para minería

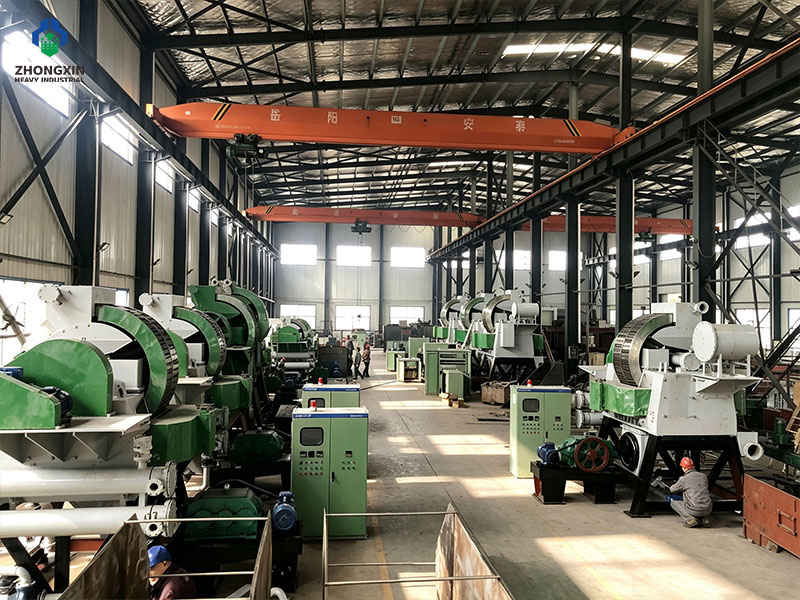

Vista lateral del separador magnético industrial VPHGMS

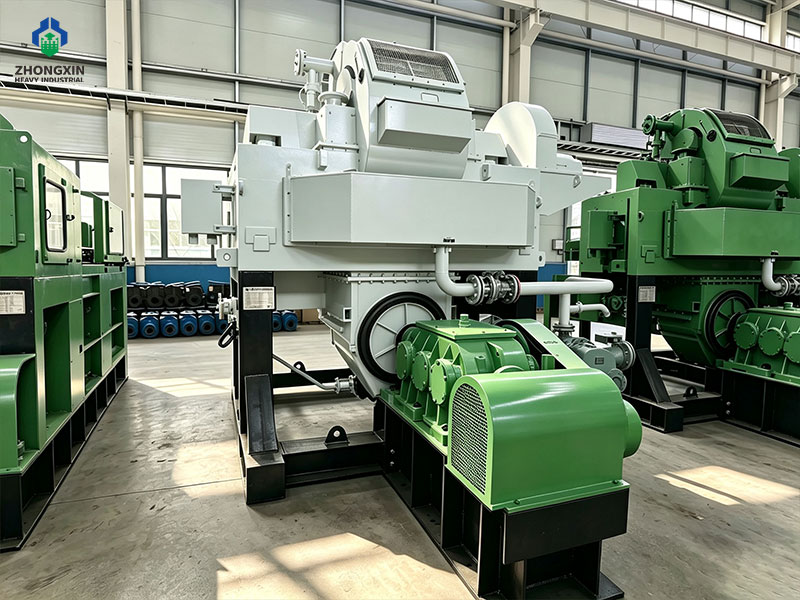

Embalaje industrial de separador magnético VPHGMS para exportación

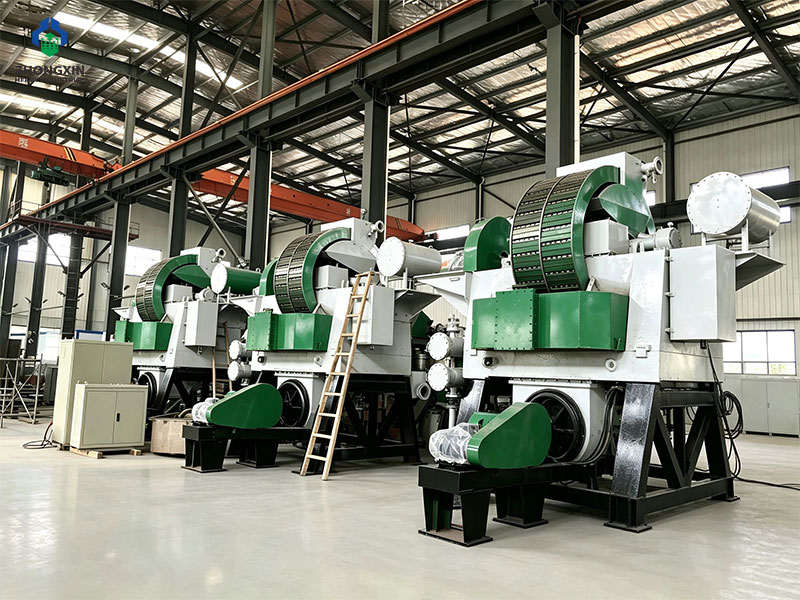

Separador Magnético de Alto Gradiente con Pulsación de Anillo Vertical (VPHGMS)

El separador magnético de alto gradiente con pulsación de anillo vertical VPHGMS optimiza el beneficio de minerales magnéticos débiles. Este separador magnético en húmedo elimina impurezas de hierro en arena de cuarzo, caolín y feldespato. Su sistema de pulsación fluida evita el taponamiento de la matriz magnética y garantiza una operación continua. Equipado con matriz de acero inoxidable de alta intensidad magnética, logra máxima eficiencia y recuperación de hematita e ilmenita. Es la máquina de separación magnética industrial ideal para plantas mineras.

Email:

[email protected]

Whatsapp/Wechat:

+86-13676922906

WhatsApp
WeChat

Deja un mensaje Chat en Vivo

15s Consulta rápida

1h Asesoramiento técnico

32h Presupuesto y plano

365d Atención al cliente exclusiva

Separador Magnético de Alto Gradiente VPHGMS para Beneficio Minero

1.Separación Magnética de Alta Intensidad para Minerales Débiles
El separador magnético VPHGMS utiliza varillas de matriz magnética de acero inoxidable para generar altos gradientes de campo magnético. Esta tecnología permite capturar partículas ultra finas de minerales débilmente magnéticos como hematita, limonita, manganeso e ilmenita. Su diseño electromagnético optimiza el rendimiento del proceso de beneficio minero. Además, aumenta la concentración de mineral de manera constante y eficiente.
2.Mecanismo Antitaponamiento por Pulsación de Fluido
Un sistema de pulsación fluida impulsa la pulpa de manera continua dentro de la cámara de separación. Esta agitación mantiene los minerales en suspensión dinámica y evita la acumulación de partículas en la matriz. El diseño de anillo vertical asegura la descarga libre de las colas no magnéticas en la base. El proceso reduce las paradas no programadas del equipo y garantiza una separación magnética en húmedo continua de alta capacidad.
3.Purificación de Arena de Cuarzo y Reducción de Costos
Funciona como una máquina desferrizadora para arena de cuarzo, caolín y feldespato de alta pureza. Elimina eficazmente impurezas de hierro y mica para cumplir con las exigencias de la industria del vidrio y la cerámica. El equipo utiliza procesos físicos sin reactivos químicos. Incorpora bobinas electromagnéticas de bajo consumo energético, reduciendo el gasto de agua y electricidad para minimizar los costos operativos de la planta.

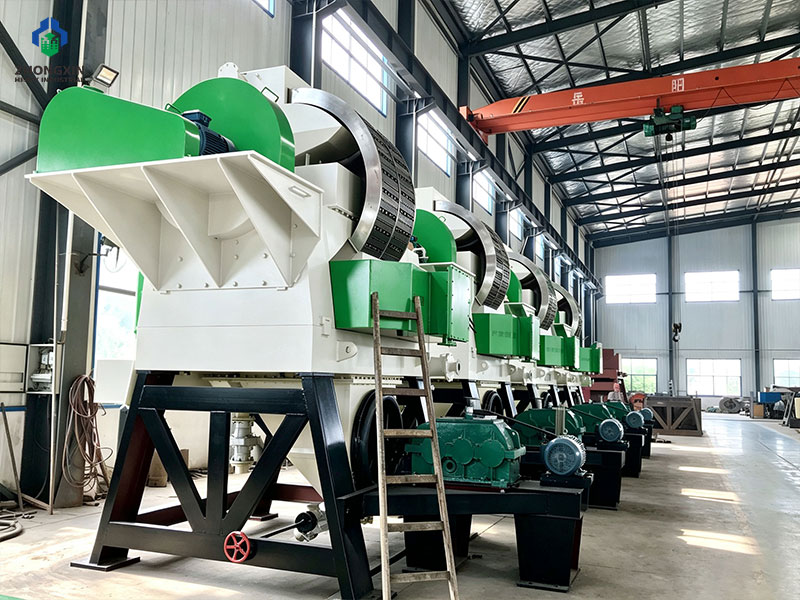

Cámara de separación y sistema de pulsación fluida VPHGMS

Matriz magnética de acero inoxidable para separador VPHGMS

Sistema de bobina electromagnética de separador magnético VPHGMS

Ventajas del Separador Magnético VPHGMS

1.Alto Gradiente Magnético y Alta Eficiencia de Purificación
El separador magnético VPHGMS genera un campo de alta intensidad gracias a su matriz de acero inoxidable de diseño avanzado. Captura de forma precisa impurezas magnéticas débiles en tamaños de partícula ultra finos. Maximiza la tasa de recuperación de minerales ferrosos y eleva el grado del concentrado final. Es el equipo de separación magnética en húmedo ideal para obtener arena de cuarzo de alta pureza.
2.Mecanismo de Pulsación Antitaponamiento Avanzado
Integra un sistema de pulsación fluida que mantiene la pulpa de mineral en constante movimiento dentro del campo magnético. Esta agitación continua evita la aglomeración de sólidos y elimina el riesgo de obstrucción en la matriz magnética. Permite un paso fluido de las colas no magnéticas y reduce la frecuencia de mantenimiento. Garantiza una operación estable e ininterrumpida en plantas de beneficio de gran escala.
3.Estructura de Anillo Vertical para una Salida de Mineral Fluida
Su diseño de anillo vertical aprovecha la fuerza de gravedad y la zona de campo magnético cero para la descarga eficiente de los concentrados. El agua de lavado a alta presión limpia la matriz en cada ciclo sin dejar residuos de mineral. Evita la contaminación cruzada entre el concentrado y las colas. Esta configuración estructural prolonga la vida útil de las matrices y asegura un rendimiento constante del equipo.
4.Bajo Consumo Energético y Operación Amigable con el Medio Ambiente
Utiliza bobinas electromagnéticas optimizadas con un sistema eficiente de enfriamiento por agua y aire. Diseñado para un procesamiento físico directo, no requiere reactivos químicos contaminantes durante la desferrización. Reduce de forma significativa el consumo de agua de proceso y energía eléctrica. Minimiza los costos operativos totales y apoya la producción sostenible en la minería moderna.

El separador magnético VPHGMS ofrece una alta eficiencia en la desferrización de arena de cuarzo y el beneficio de minerales magnéticos débiles. Su sistema de pulsación de anillo vertical evita taponamientos, reduce costos operativos y garantiza un rendimiento continuo para la minería industrial.

Panel de control electromagnético para separador magnético VPHGMS

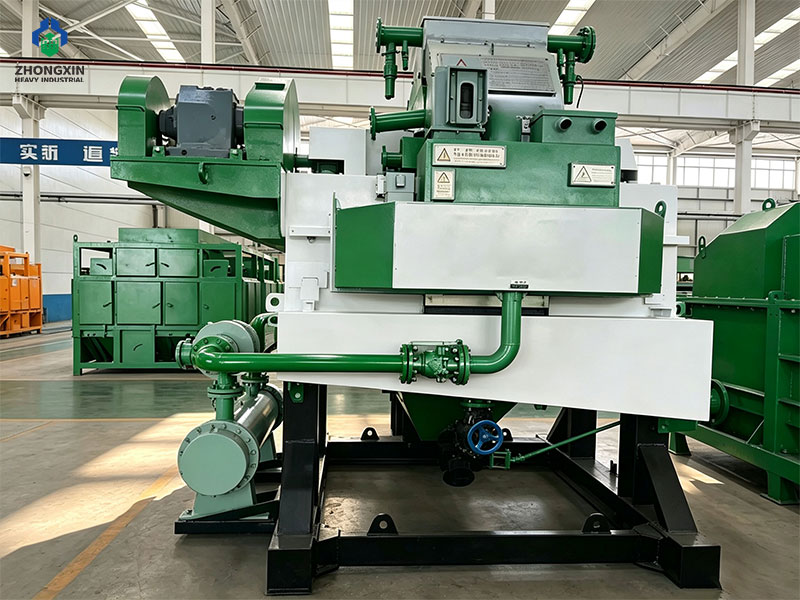

Canaleta de descarga de concentrado del separador VPHGMS

Cómo Funciona el Separador Magnético de Alto Gradiente y Anillo Vertical

El separador magnético de alto gradiente VPHGMS opera mediante la combinación de un campo electromagnético de alta intensidad, una matriz de acero inoxidable y un mecanismo de pulsación de fluido. Durante la operación, la pulpa de mineral se alimenta a través de la caja de carga directamente al anillo vertical en rotación. Las bobinas electromagnéticas generan un campo magnético de fondo uniforme que magnetiza la matriz magnética de alto gradiente. Las partículas magnéticas débiles, como hematita o hierro en arena de cuarzo, son atraídas y capturadas inmediatamente por las varillas de la matriz. Al mismo tiempo, el mecanismo de pulsación impulsa el fluido hidráulico dentro de la cámara de separación. Esta agitación fluida continua mantiene las partículas no magnéticas en suspensión y evita el taponamiento de la matriz. La gravedad y la vibración fluida expulsan las partículas no magnéticas como colas hacia el tanque inferior. A medida que el anillo vertical gira fuera de la zona de atracción magnética, entra en una zona de campo magnético cero. En este punto, los chorros de agua de lavado a alta presión enjuagan la matriz y descargan el concentrado magnético purificado en la canaleta correspondiente. Este ciclo continuo garantiza una separación magnética en húmedo eficiente, un alto grado de concentración de mineral y una purificación constante para el beneficio minero industrial.

Galería de Fotos del Producto

Carga de separador magnético de alto gradiente en contenedor

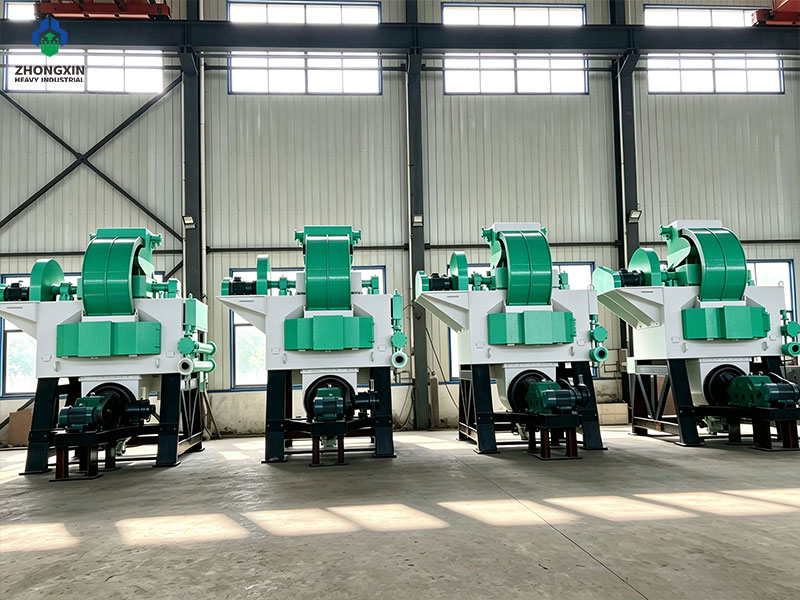

Separador magnético VPHGMS preparado para transporte marítimo

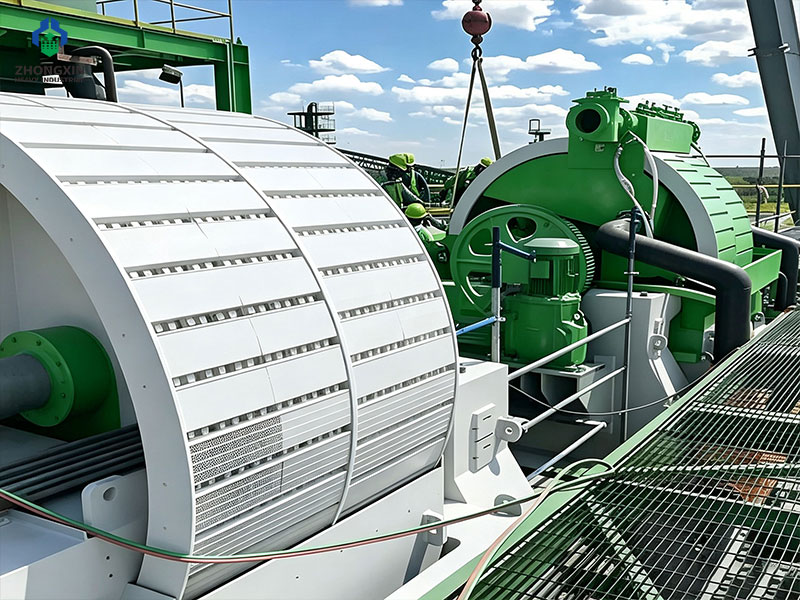

Ensamblaje de separador magnético VPHGMS en fábrica de maquinaria minera

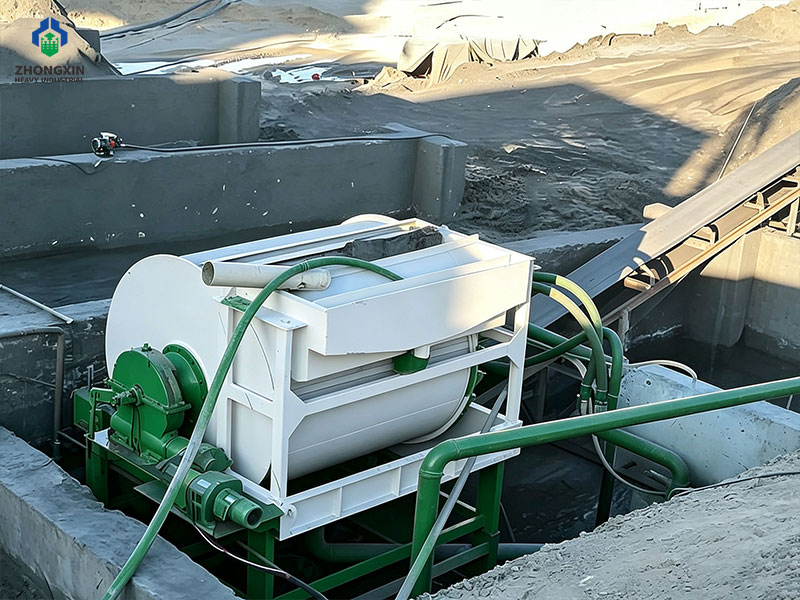

Prueba de rendimiento de campo magnético para separador VPHGMS

Estructura de anillo vertical de separador magnético de alto gradiente

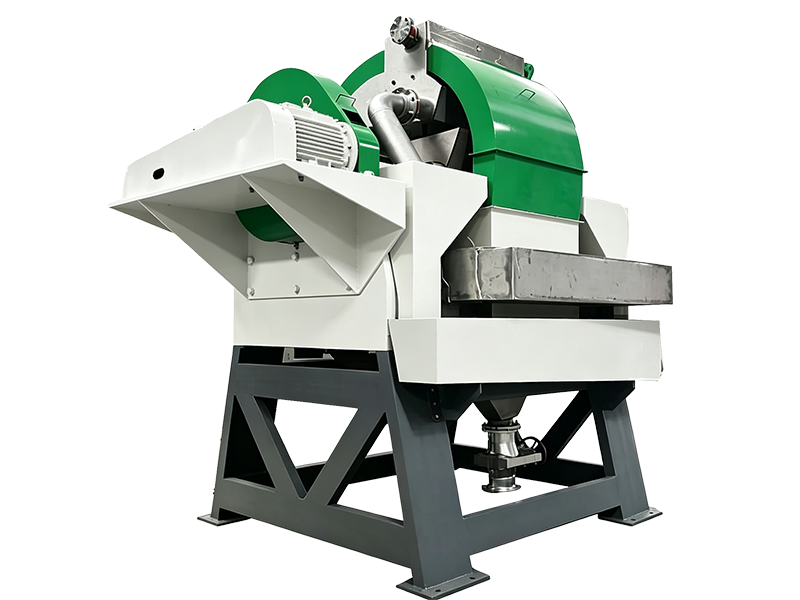

Mecanismo de pulsación hidráulica para desferrizadora VPHGMS

Separador Magnético de Alto Gradiente con Pulsación de Anillo Vertical (VPHGMS)

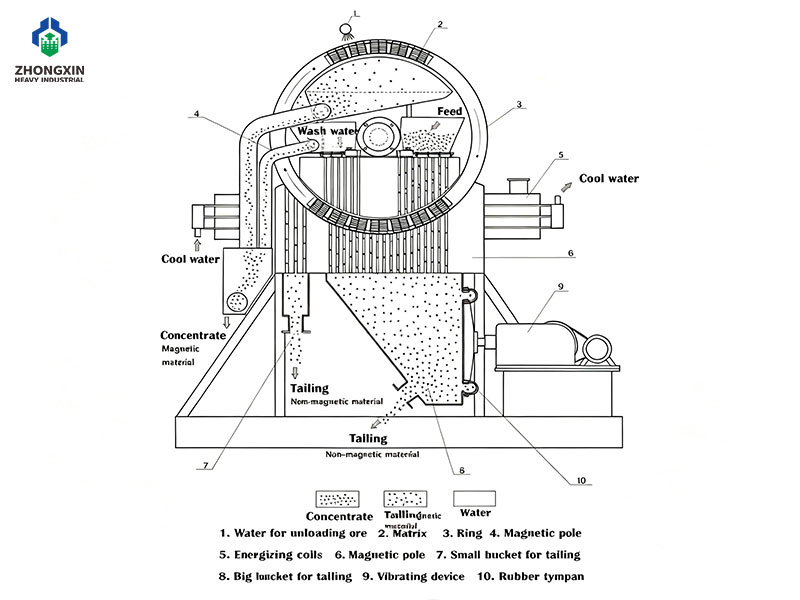

Diagrama del principio de funcionamiento del separador magnético VPHGMS

Parámetros Técnicos del Separador Magnético de Alto Gradiente

*La capacidad de producción variará en función de los distintos materiales, tamaño de alimentación y otros factores.

Intensidad del Campo Magnético 0.4-0.8T
Item \ Modelo	SLon-1250(0.6T)	SLon-1500(0.4T)	SLon-1750(0.6T)	SLon-2000(0.4T)	SLon-2000(0.7T)	SLon-2250(0.4T)	SLon-2250(0.6T)	SLon-2500(0.6T)	SLon-3000(0.7T)	SLon-3500(0.6T)	SLon-3500(0.8T)	SLon-4000(0.6T)	SLon-4000(0.8T)
Diámetro Exterior del Anillo (mm)	1250	1500	1750	2000	2000	2250	2250	2500	3000	3500	3500	4000	4000
Velocidad de Rotación del Anillo (r/min)	2.5~3.5						2.5~3.5
Tamaño de Partícula de Alimentación (mm), (% -200 mallas)	-1.3(30~100)						-1.3(30~100)
Concentración de Alimentación (%)	10~40						10~40
Capacidad de Paso de Pulpa (m³/h)	20~25	50~100	75~150	100~200	100~200	160~300	160~300	200~400	450~750	550~1000	550~1000	750~1400	750~1400
Capacidad de Procesamiento de Mineral Seco (t/h)	10~18	30~50	30~50	50~80	50~80	75~115	75~115	100~150	150~250	250~400	250~400	350~550	350~550
Intensidad de Campo Nominal / Máxima (T)	0.6	0.4	0.6	0.4	0.7	0.4	0.6	0.6	0.7	0.6	0.8	0.6	0.8
Corriente de Excitación Nominal (A)	800	850	1200	950	1230	1000	1200	1210	1280	1350	1480	1450	1550
Voltaje de Excitación Nominal (V)	0~60						0~60
Potencia de Excitación Nominal (kW)	13	14	24	15	35	19	30	38	50	58	70	65	87
Potencia del Motor del Anillo (kW)	1.5	2.2	4	3	4	4	4	5.5	11	30	30	37	37
Potencia del Motor de Pulsación (kW)	2.2	4	4	7.5	7.5	7.5	7.5	11	18.5	30	30	37	37
Carrera de Pulsación (mm)	0~20	0~30	0~30	0~26	0~26	0~26	0~26	0~26	0~26	0~26	0~26	0~26	0~26
Frecuencia de Pulsación (ciclos/min)	0~300						0~300
Presión de Suministro de Agua (MPa)	0.2~0.4						0.2~0.4
Consumo de Agua de Lavado (m³/h)	18~25	30~45	55~75	80~100	80~100	120~150	120~150	160~200	260~350	400~500	400~500	570~700	570~700
Consumo de Agua de Enfriamiento (m³/h)	1.5~2	2~2.5	2~3	2~3	2.5~3.5	2~3	2~3	3~4	4~5	6~7	6~7	7~8	7~8
Peso Máximo de Componente (t)	2.6	3	7	7	9	8	8	15	17	21	26	29	29
Dimensiones Exteriores (L x A x A, mm)	4450×3200×4250	4450×3200×4250	4450×3200×4250	4450×3200×4250	4450×3200×4250	4450×3200×4250	4450×3200×4300	5700×3800×5050	6600×4850×6150	7310×4900×7000	7310×4900×7115	8500×6220×7960	8550×6220×8120

Intensidad del Campo Magnético 1.0-1.2T
Item \ Modelo	SLon-500	SLon-750 (I)	SLon-750 (II)	SLon-1000	SLon-1250	SLon-1500	SLon-1750	SLon-2000	SLon-2250	SLon-2500	SLon-3000	SLon-3500	SLon-4000	SLon-5000
Diámetro Exterior del Anillo (mm)	500	750	750	1000	1250	1500	1750	2000	2250	2500	3000	3500	4000	5000
Velocidad de Rotación del Anillo (r/min)	0.3~3		2.5~3	2.5~3.5			2.5~3.5
Tamaño de Partícula de Alimentación (mm), (% -200 mallas)	-1.3(30~100)						-1.3(30~100)
Concentración de Alimentación (%)	10~40						10~40
Capacidad de Paso de Pulpa (m³/h)	0.25~0.5	0.5~1.0	5~10	12.5~20	20~50	50~100	75~150	100~200	160~300	200~400	350~650	550~1000	750~1400	1200~2300
Capacidad de Procesamiento de Mineral Seco (t/h)	0.03~0.125	0.06~0.25	2~4	4~7	10~18	20~30	30~50	50~80	75~115	100~150	150~250	250~400	350~550	600~950
Intensidad de Campo Nominal / Máxima (T)	1/1.1	1/1.1	1/1.1	1/1.2	1/1.1	1/1.1	1/1.1	1/1.1	1/1.1	1/1.1	1/1.1	1/1.1	1/1.1	1/1.1
Corriente de Excitación Nominal (A)	1200	1100	800	800	850	900	1100	1100	1150	1360	1400	1600	1700	1900
Voltaje de Excitación Nominal (V)	0~60						0~60
Potencia de Excitación Nominal (kW)	13	17	12	18	25	28	38	42	56	62	72	90	102	146
Potencia del Motor del Anillo (kW)	0.18	0.55	0.75	1.1	1.5	3	4	5.5	7.5	11	18.5	30	37	55
Potencia del Motor de Pulsación (kW)	0.37	0.75	1.5	2.2	2.2	4	4	7.5	7.5	11	18.5	30	37	55
Carrera de Pulsación (mm)	0~30	0~30	0~20	0~20	0~20	0~26	0~26	0~26	0~26	0~26	0~26	0~26	0~26	0~26
Frecuencia de Pulsación (ciclos/min)	0~400	0~400	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300
Presión de Suministro de Agua (MPa)	0.2~0.4						0.2~0.4
Consumo de Agua de Lavado (m³/h)	0.75~1.5	0.75~1.5	5~8	8~15	18~25	30~45	55~75	80~100	120~150	160~220	260~350	400~500	570~700	700~1200
Consumo de Agua de Enfriamiento (m³/h)	0.75~1.5	0.75~1.5	1~2	2~2.5	2~2.5	2~2.5	3~4	3~4	4~5	4~5	6~7	7~8	7~8	8~9
Peso Máximo de Componente (t)	0.3	0.6	1	2.3	4	5	11	14	17	16	21	28	38	52
Dimensiones Exteriores (L x A x A, mm)	1800×1400×1350	2100×1400×1700	2300×1800×1750	2700×2100×2300	3250×2400×2700	3700×2900×3200	4100×3400×3800	4400×3460×4200	4500×3700×4500	5600×4350×5200	6400×5150×6300	7300×5400×7300	8500×6850×8300	9900×8000×10100

Intensidad del Campo Magnético 1.3-1.8T
Item \ Modelo	SLon-500(1.3T)	SLon-500(1.7T)	SLon-750(I)(1.3T)	SLon-750(II)(1.5T)	SLon-1000(1.8T)	SLon-1250(1.3T)	SLon-1250(1.5T)	SLon-1500(1.3T)	SLon-1500(1.5T)	SLon-1750(1.3T)	SLon-2000(1.3T)	SLon-2000(1.5T)	SLon-2000(1.8T)	SLon-2250(1.3T)	SLon-2250(1.5T)	SLon-2500(1.3T)	SLon-2500(1.5T)	SLon-2500(1.8T)	SLon-3000(1.3T)	SLon-3000(1.5T)	SLon-3000(1.8T)	SLon-3500(1.3T)
Diámetro Exterior del Anillo (mm)	500	500	750	750	1000	1250	1250	1500	1500	1750	2000	2000	2000	2250	22250	2500	2500	2500	3000	3000	3000	3500
Velocidad de Rotación del Anillo (r/min)	0.3~3			2.5~3	2.5~3.5						2.5~3.5
Tamaño de Partícula de Alimentación (mm), (% -200 mallas)	-1.3(30~100)										-1,3(30~100)
Concentración de Alimentación (%)	10~40										10~40
Capacidad de Paso de Pulpa (m³/h)	0.2~0.5	0.2~0.5	0.5~1.0	5~10	12~20	20~50	20~50	50~100	50~100	75~150	100~200	100~200	100~200	160~300	160~300	200~400	200~400	150~300	350~650	350~650	300~450	550~1000
Capacidad de Procesamiento de Mineral Seco (t/h)	0.03~0.125	0.03~0.125	0.06~0.25	2~4	3~6	10~18	10~18	20~30	20~30	30~50	50~80	50~80	40~65	75~115	75~115	100~150	100~150	65~100	150~250	150~250	120~180	250~400
Intensidad de Campo Nominal / Máxima (T)	1.3	1.7	1.3	1.5	1.8	1.3	1.5	1.3	1.5	1.3	1.3	1.5	1.8	1.3	1.5	1.3	1.5	1.8	1.3	1.5	1.8	1.3
Corriente de Excitación Nominal (A)	1700	1900	1300	1350	1010	900	1100	850	900	1100	1200	1160	2260	1450	1650	1410	1500	2050	1600	1700	2000	1700
Voltaje de Excitación Nominal (V)	0~80										0~80
Potencia de Excitación Nominal (kW)	29	48	29	35	39	36	63	40	48	53	60	78	133	70	90	75	100	149	105	146	211	114
Potencia del Motor del Anillo (kW)	0.18	0.18	0.55	0.75	1.1	1.5	1.5	3	3	4	5.5	5.5	5.5	7.5	7.5	11	11	11	18.5	18.5	18.5	30
Potencia del Motor de Pulsación (kW)	0.37	0.37	0.75	1.5	1.5	2.2	2.2	4	4	4	7.5	7.5	4	7.5	7.5	11	11	7.5	18.5	18.5	11	30
Carrera de Pulsación (mm)	0~30	0~30	0~30	0~20	0~20	0~20	0~20	0~30	0~30	0~30	0~26	0~26	0~30	0~26	0~26	0~26	0~26	0~26	0~26	0~26	0~26	0~26
Frecuencia de Pulsación (ciclos/min)	0~400	0~400	0~400	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300	0~300
Presión de Suministro de Agua (MPa)	0.2~0.4										0.2~0.4
Consumo de Agua de Lavado (m³/h)	0.75~1.5	0.75~1.5	1.5~2	6~10	8~15	18~25	18~25	30~45	30~45	55~75	80~100	80~100	80~100	120~150	120~150	160~200	160~200	160~200	260~350	260~350	260~350	400~500
Consumo de Agua de Enfriamiento (m³/h)	1~1.5	1~1.5	0.75~1.5	1~2	2~2.5	2.5~3	2.5~3	2.5~3	2.5~3.5	3.5~4.5	4~5	5~6	6~7	5~6	5~6	6~7	7~8	7~8	7~8	7~8	8~9	8~9
Peso Máximo de Componente (t)	0.5	0.5	0.6	1.3	2.3	4	4	8	8	15	16	17	18	21	25	17	21	21	30	30	30	41
Dimensiones Exteriores (L x A x A, mm)	1850×1450×1350	1850×1450×1400	2050×1310×1750	2300×1800×1830	2595×2018×2162	3150×2450×2800	3150×2450×2860	3700×2950×3350	3700×3010×3410	4050×3350×3960	4300×3900×4450	4300×3860×4600	4300×3700×4500	4500×4200×4800	4560×4160×4980	5600×4950×5550	5640×5220×5820	4820×4920×5160	6400×5500×6700	6100×5808×6453	6090×5480×6420	7300×5705×7575

Explore nuestra línea completa de chancadoras, zarandas vibratorias y equipos mineros diseñados para trabajar en circuito cerrado y maximizar la productividad de su planta.

Separador Magnético de Alto Gradiente con Pulsación de Anill

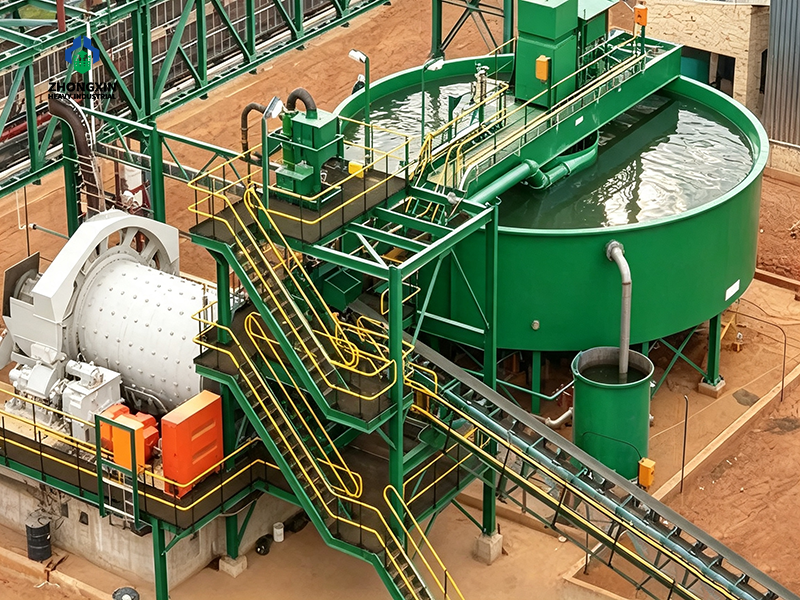

Espesador de Minerales

Concentrador Jig

Espiral Concentradora

Mesa concentradora

Celdas de flotación

Clasificador Espiral

Molino de Pan para Oro

Molino de Bolas

Descubra nuestras líneas completas de chancado primario, secundario y fabricación de arena artificial operando en campo con rendimientos desde 100 TPH hasta 800 TPH.

Planta Chancadora de Piedra de 200 TPH en Perú (Planta Fija de 3 Etapas)

Planta de Trituración de Mineral de Hierro de 300 TPH

Planta de Chancado de Canto Rodado de 250 TPH

FAQS

Es una máquina desferrizadora industrial. Separa minerales débilmente magnéticos en húmedo mediante alta intensidad y pulsación vertical.

Procesa hematita, limonita, manganeso e ilmenita. También purifica arena de cuarzo, caolín y feldespato para la industria cerámica y de vidrio.

Utiliza un mecanismo de pulsación de fluido. Esta agitación fluida continua mantiene las partículas en suspensión y evita acumulaciones en la matriz.

Permite la descarga fluida de las colas por gravedad. Facilita la limpieza del concentrado con agua a presión en la zona de campo magnético cero.

Alcanza altos gradientes de campo electromagnético. Su matriz de acero inoxidable captura partículas magnéticas débiles de tamaño ultra fino.

Elimina eficazmente las impurezas de hierro y mica. Aumenta la pureza de la arena de silicona para cumplir con estándares industriales exigentes.

Ofrece bajo consumo de agua y energía eléctrica. Su sistema electromagnético optimizado reduce significativamente los costos de mantenimiento y operación.

La separación magnética en húmedo ofrece mayor precisión en finos. Permite un procesamiento continuo sin generar polvo en plantas de beneficio minero.
