Planta de beneficio para mineral de oro

Plantas de Beneficio para Mineral de Oro：Ingeniería avanzada en chancado, cribado y sistemas de concentración gravimétrica o flotación para maximizar la recuperación de oro aluvial y en roca.

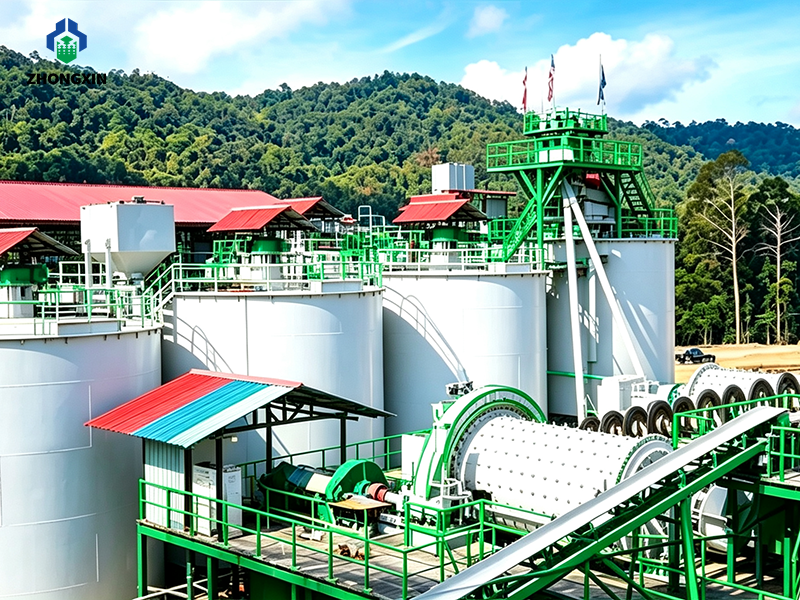

Planta de Procesamiento de Oro de 100 TPD en México: Solución Completa CIL/CIP

◎ 1.Integración de Proceso Completo: Combina trituración primaria, molienda húmeda en molino de bolas, lixiviación e intercambio en carbón activo (CIL) de alta recuperación, y fundición de lingotes de oro en el propio sitio.
◎ 2.Alta Eficiencia Operativa: Maximiza las tasas de recuperación de oro reduciendo el consumo de reactivos y energía.
◎ 3.Bajos Costos Operativos (OPEX): Minimiza los gastos de mantenimiento y consumibles en cada etapa del proceso.
◎ 4.Adaptado al Mercado Mexicano: Diseñado específicamente para cumplir con los estándares técnic

Tel: 0086-371-67660555
Whatsapp: +86-13676922906
Email: [email protected]
WhatsApp
WeChat
Chatear en línea Deja un mensaje
Mineral de oro

Planta de Oro de 100 TPD: Descripción General, Diagrama de Flujo y Equipos

Circuito de molienda y espesamiento con molino de bolas y espesador minero

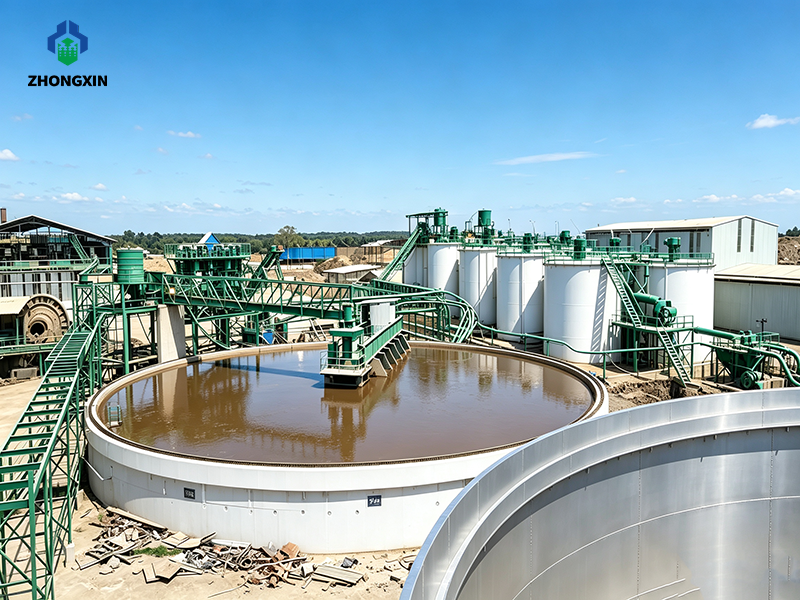

Línea de espesadores de relaves para planta de beneficio de oro en México

Lista Completa de Configuración de Equipos

Sección del CircuitoNombre del EquipoModelo / EspecificaciónCant.Potencia (kW)Observaciones Operativas
1. TrituraciónAlimentador VibratorioZSWT600×20012×1.5Incluye precribado de barro/parrilla grizzly

Trituradora de Quijada PrimariaPE400×600130Alimentación ≤ 340mm; Descarga 40-100mm

Trituradora de Quijada FinaPEX250×1000130Descarga 15-50mm

Cinta TransportadoraB500 / B6503-4—Tránsito de material entre etapas
2. Molienda y ClasificaciónMolino de Bolas de Rebose2.1 ×3.6m1210Volumen efectivo: 10.5m3; Carga de bolas: 19t

Clasificador EspiralFG-15 (1500)17.5Finura del rebose: 70-85% pasa malla 200
3. Lixiviación y AdsorciónTanque Agitador de Pulpa2.0 ×2.5m15.5Acondicionamiento de pulpa y mezcla de reactivos

Tanque de Lixiviación CIL3.5×3.5m6-87.5 (6-8)Agitación por doble impulsor; Lixiviación + Adsorción

Criba de Carbón-PulpaVibratoria Lineal22.2Retiene partículas de carbón durante la transferencia

Sistema de DosificaciónSkid Medido1—Dosificación para NaCN, cal y carbón activado
4. Desorción y FundiciónDesorción y ElectroobtenciónSistema Personalizado1~ 50Incluye columna de desorción, celda y calentador

Horno de FundiciónMedia Frecuencia115Funde el lodo de oro en lingotes doré

Espesador de RelavesNZS6 (6m)1—Recuperación de agua clarificada para recirculación

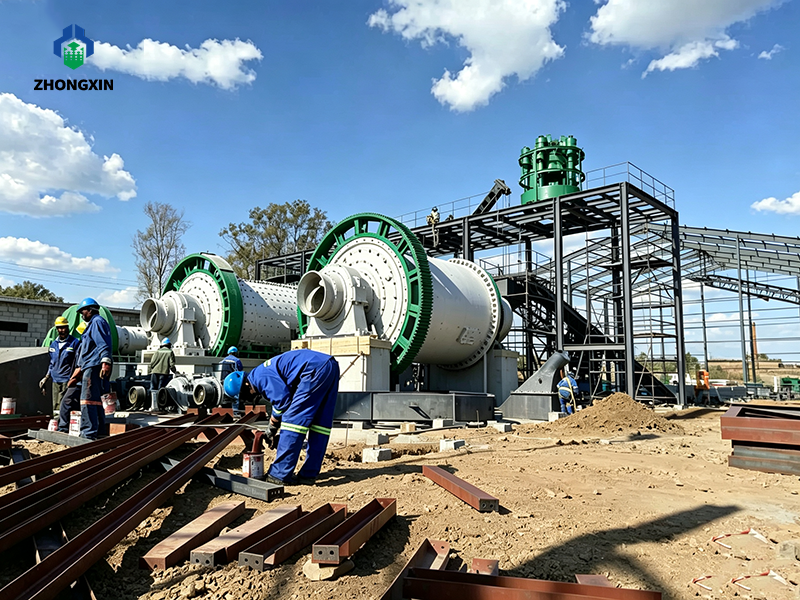

Sistema de clasificación en circuito cerrado con molino de bolas e hidrociclón

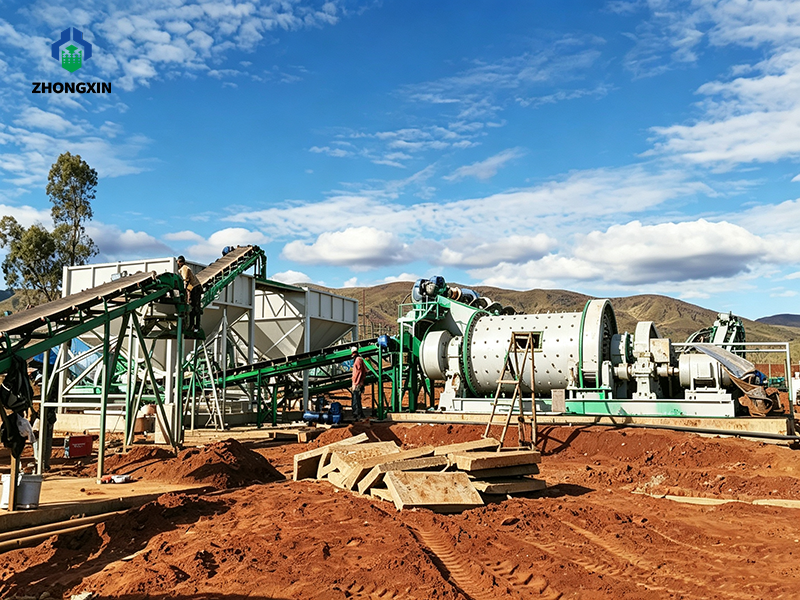

Molino de bolas húmedo para molienda de mineral de oro 100 TPD

Comparativa de Rendimiento Metalúrgico

En comparación con los estándares de la industria para plantas CIL pequeñas y medianas, la línea de oro de 100 TPD de Zhongxin ofrece un ahorro superior en reactivos y energía:

Métrica de RendimientoEstándar de la Industria (CIL Pequeño/Mediano)Línea Zhongxin 100 TPD
Tasa de Recuperación por Lixiviación de Oro85% - 92%≥ 88%(Garantizado)
Consumo de Cianuro de Sodio (NaCN)0.8 - 1.5kg/t de mineral0.6 - 1.0 kg/t (Dosificación optimizada)
Consumo de Carbón Activado40 - 60 g/t de mineral35 - 50 g/t
Consumo de Energía Eléctrica55 - 75kWh/t50 - 65  kWh/t
Consumo de Agua Fresca0.8 - 1.2 m3/t0.3 - 0.5 m3/t (Agua reciclada)

◎ Análisis de Vida Útil de Piezas de Desgaste y Consumibles

Con base en un capacidad de procesamiento anual de 30,000 toneladas de mineral (300 días operativos/año), el costo total anual de componentes de desgaste y consumibles es de aproximadamente $65,000 – $85,000 USD (lo que equivale a unos $2.20 – $2.80 USD por tonelada procesada), representando solo entre el 7% y el 10% de los costos operativos totales.

ComponenteEspecificación del MaterialVida Útil EsperadaCosto Estimado de Reemplazo
Blindajes del Molino de BolasMn13Cr2 / Hierro Fundido Alto Cromo12–18 meses$8,000 USD / juego
Medios de Molienda (Bolas)Bolas de Acero Forjado Alto Cromo (60-100mm)Consumo: 0.8-1.2 kg/t$850 USD / tonelada
Quijadas de TrituradoraAcero Aleado Mn18Cr26–10 meses$1,200 USD / juego
Impulsores de Tanques CILRecubrimiento de Goma Anti-abrasiva18–24 meses$500 USD / unidad


Maquinaria para Planta de Beneficio y Molienda

Más >

Complete su línea de procesamiento mineral impulsando la recuperación de oro, cobre y otros metales con nuestros molinos de bolas, celdas de flotación y mesas concentradoras.

Proyectos de Chancado y Producción de Agregados

Más >

Descubra nuestras líneas completas de chancado primario, secundario y fabricación de arena artificial operando en campo con rendimientos desde 100 TPH hasta 800 TPH.

Planta de Trituración de Mineral de Hierro de 300 TPH
Planta de Trituración de Mineral de Hierro de 300 TPH
Planta de Chancado de Piedra de Montaña y Producción de Agregados de 1200 TPH
Planta de Chancado de Piedra de Montaña y Producción de Agregados de 1200 TPH
Planta de Chancado de Dolomita 250-350 TPH
Planta de Chancado de Dolomita 250-350 TPH

FAQS

Integración de procesos: El sistema CIL (Carbón en Lixiviación) realiza la lixiviación con cianuro y la adsorción en carbón activo en los mismos tanques. Menor inversión: Reduce el requerimiento de equipos e infraestructura en un 15% - 20% en comparación con el sistema CIP. Mayor recuperación: Disminuye las pérdidas de oro al mitigar el fenómeno de "preg-robbing" común en minerales carbonosos.

Cianuro de sodio (NaCN): 0.6 - 1.0kg/t de mineral gracias al sistema de dosificación optimizado.Carbón activado: 35 - 50g/t de mineral.Consumo de agua fresca: 0.3 - 0.5 m3 /t de mineral, mediante la recirculación de agua clarificada en el espesador de relaves.

Diseño compacto: La integración CIL reduce la huella de instalación, requiriendo un área aproximada de 1,200 - 1,500 m2.Tiempo de ejecución: El tiempo total desde la fabricación, envío, montaje e puesta en marcha suele tomar entre 4 y 6 meses.

Costo operativo bajo: El consumo de repuestos oscila entre $2.20 y $2.80 USD por tonelada procesada. Impacto en el presupuesto: Representa únicamente entre el 7% y el 10% del OPEX total anual. Durabilidad: Componentes clave como las placas de la trituradora duran de 6 a 10 meses y las mallas del molino entre 12 y 18 meses.

Servicio "Llave en Mano" (EPC): Cubre desde las pruebas metalúrgicas previas y el diseño de diagramas de flujo hasta la fabricación y puesta en marcha. Asistencia técnica local: Proporcionamos orientación de instalación en sitio, capacitación para el personal operativo y suministro garantizado de repuestos para el mercado mexicano.
