Trituradora de Martillos Pesada Serie PCZ

Diseñada para las exigentes operaciones de canteras y minería, la trituradora de martillos pesada serie PCZ ofrece la máxima eficiencia de reducción al aceptar tamaños de alimentación de hasta 1,200 mm y convertirlos directamente en agregados cúbicos de alta calidad de ≤30 mm en un solo paso. Al reemplazar las líneas de trituración multietapa, este molino de martillos de gran capacidad reduce la inversión inicial entre un 30% y un 50%, disminuye el consumo eléctrico un ~25% y minimiza el tiempo de mantenimiento gracias a su sistema de apertura hidráulica en menos de 5 minutos, proporcionando el costo por tonelada más bajo para plantas de procesamiento de caliza, dolomita y minerales en general.

Whatsapp/Wechat:
+86-13676922906
  • WhatsAppWhatsApp
  • WeChatWeChat
Deja un mensaje Chat en Vivo
15s Consulta rápida
1h Asesoramiento técnico
32h Presupuesto y plano
365d Atención al cliente exclusiva

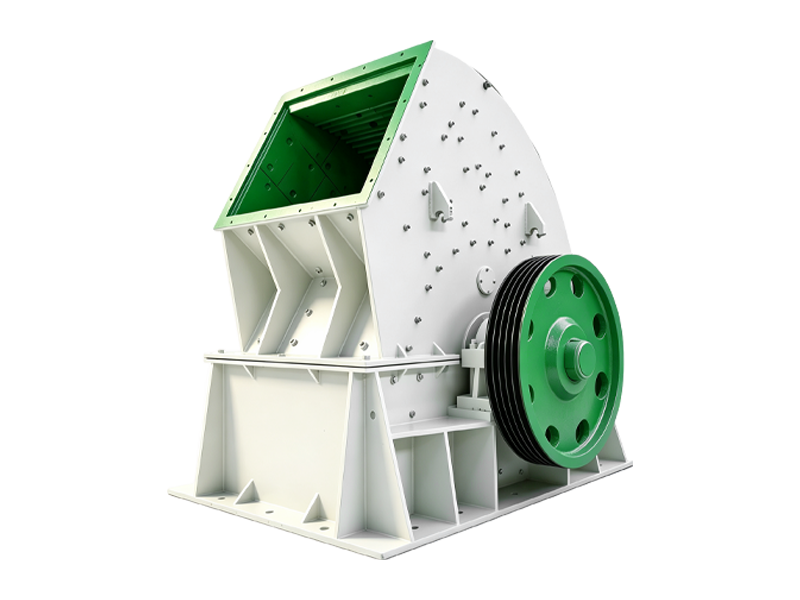

Chancadora de Martillos Pesada Serie PCZ: Solución Monofásica para Canteras y Minería

La chancadora de martillos pesada serie PCZ es una máquina de chancado monofásico de alta capacidad, diseñada especialmente para reemplazar los sistemas tradicionales de dos etapas (Chancadora de Quijada + Chancadora de Impacto) en la trituración de piedra caliza, dolomita, yeso y mineral de baja abrasividad. Equipada con un rotor de alto torque y martillos de aleación de cromo-molibdeno-vanadio (HRC62+), esta chancadora de piedra para canteras procesa bloques de piedra con un tamaño de alimentación de hasta 1,200 mm y los reduce directamente a agregados cúbicos de ≤30 mm en un solo paso. Al simplificar el flujo de chancado en plantas de agregados y minería a cielo abierto, la chancadora monofásica PCZ reduce el área de instalación en un 40%, disminuye el consumo de energía eléctrica en un 25% y minimiza los costos operativos por tonelada. Su innovador sistema de apertura hidráulica en menos de 5 minutos facilita el cambio de repuestos y mantenimiento rápido, ofreciendo máxima durabilidad y alta producción para procesadores de agregados en toda América Latina.

Características Principales de la Chancadora de Martillos Pesada Serie PCZ

◎Chancado Monofásico de Gran Reducción: Acepta bocas de alimentación de hasta 1,200 mm y produce agregados cúbicos de ≤30 mm en un solo paso, eliminando la necesidad de combinar una chancadora de quijada primaria con una chancadora secundaria.

◎Martillos de Alta Durabilidad (HRC62+): Fabricados con aleación avanzada de cromo-molibdeno-vanadio y diseño reversible de 360°, lo que duplica la vida útil del repuesto y reduce drásticamente el costo por tonelada chancada en canteras de caliza y dolomita.

◎Ahorro Energético y Espacio Reducido: Diseñada para optimizar plantas de agregados, esta chancadora monofásica reduce la potencia instalada en un ~25% y disminuye el área de instalación en un ~40%, reduciendo el costo de transporte y obra civil.

◎Mantenimiento Hidráulico Ultra Rápido (<5 Minutos): Cuenta con un sistema de apertura de carcasa hidráulico que permite inspeccionar la cámara de chancado y cambiar repuestos en menos de 5 minutos, garantizando más de 200 horas extra de producción al año.

◎Parrillas Onduladas Antiatascos: Incorpora parrillas inferiores de diseño ondulado que expanden el área de cribado dinámico, evitando obstrucciones al chancarla piedra caliza o mineral con humedad.

Comparativa de Rendimiento: Chancadora de Martillos Pesada Serie PCZ vs. Línea de Chancado Tradicional de Dos Etapas

Al diseñar una planta de chancado y cribado de piedra caliza, dolomita o rocas de dureza media en América Latina, los operadores de canteras y minas se enfrentan a la decisión crítica entre un sistema de chancado monofásico con chancadora de martillos pesada y una línea tradicional de dos etapas (Chancadora de Quijada + Chancadora de Impacto).

La chancadora de martillos pesada serie PCZ simplifica la producción de agregados para construcción al integrar la reducción primaria gruesa y la trituración secundaria fina en una sola unidad de alta eficiencia. Este diseño elimina transportadores de transferencia y alimentadores auxiliares, logrando un ahorro significativo en costo de inversión inicial (CAPEX), menor consumo de energía eléctrica y reducción del tiempo de inactividad por mantenimiento.

Tabla Comparativa de Parámetros Técnicos y Económicos

Parámetro / Característica TécnicaChancadora de Martillos Pesada Serie PCZLínea Tradicional de Dos Etapas (Quijada + Impacto)Ventaja Operativa y Económica
Diseño del CircuitoMonofásico (Primario + Secundario Integrado)Dos Etapas (Chancadora de Quijada + Impacto)Flujo Simplificado: Elimina 1 chancadora y equipos de transporte intermedios.
Tamaño Máximo de AlimentaciónHasta 1,200 mmHasta 1,200 mmMisma Capacidad de Entrada: Acepta directamente grandes bloques de cantera.
Tamaño de Salida (Agregado)≤30 mm (Agregados Cúbicos)≤30 mm (Agregados Cúbicos)Paso Único: Logra alta relación de reducción sin circuitos de retorno complejos.
Área de Instalación (Área Ocupada)Línea de Base (Diseño Compacto)+40% Mayor Espacio RequeridoAhorro del 40% de Espacio: Ideal para canteras reducidas y menor costo de obra civil.
Consumo de Potencia InstaladaEj. PCZ1615: 2 × 200 kW (400 kW total)Ej. PE750 × 1060 + PF1315: ~310–450 kW+~25% Ahorro de Energía: Reduce drásticamente el costo de electricidad por tonelada.
Inversión de Capital (CAPEX)Menor Inversión Inicial30% a 50% Mayor Inversión30%–50% Ahorro de CAPEX: Reduce gasto en maquinaria, cimentación e infraestructura.
Tiempo de Mantenimiento<5 Minutos (Apertura Hidráulica)2 a 4 Horas (Desmontaje Manual)+200 Horas Extras de Producción/Año: Acceso hidráulico rápido para máxima productividad.
Material y Vida Útil de RepuestosAleación Cr-Mo-V (HRC62+, Reversible 360°)Acero al Manganeso Estándar / CromoDoble Vida Útil de Martillos: Rotación de dos caras reduce el costo de repuestos por tonelada.

Conclusiones Clave para Propietarios de Canteras y Minas en Latinoamérica

  1. Menor Costo Total de Propiedad (TCO): Al optimizar la potencia total instalada y eliminar chancadoras secundarias, la chancadora monofásica PCZ reduce la factura eléctrica en un ~25% manteniendo una elevada capacidad de producción (toneladas por hora).

  2. Reducción Efectiva del Tiempo Inactivo: Las chancadoras tradicionales requieren horas de trabajo manual para reemplazar repuestos. El sistema de apertura hidráulica de la serie PCZ permite un acceso total a la cámara en menos de 5 minutos, sumando más de 200 horas operativas adicionales al año.

  3. Calidad Garantizada de Agregados Cúbicos: Con un ángulo ajustable de placas de impacto y parrillas onduladas antiatascos, la chancadora de martillos pesada PCZ produce agregados de forma cúbica que cumplen estrictamente con las normas de construcción de carreteras, concreto y obras civiles en América Latina.


Principio de Funcionamiento y Proceso de Chancado Monofásico

La chancadora de martillos pesada serie PCZ opera mediante un eficiente principio de impacto cinético en tres etapas, diseñado para transformar grandes bloques de piedra en agregados para construcción de alta calidad en un solo paso continuo:

  1. Impacto Primario a Alta Velocidad: Las rocas extraídas de la cantera (hasta 1,200 mm) ingresan a la cámara de chancado e impactan directamente contra los martillos de aleación de alto torque. El rotor pesado gira a velocidades de 35–55 m/s, generando más de 15,000 Julios de energía cinética por golpe para fracturar la piedra a lo largo de sus líneas de falla naturales.

  2. Colisión Secundaria y Placas de Impacto: Las piedras fracturadas salen disparadas hacia las placas de impacto dentadas ajustadas a un ángulo de 30°–45°. Esto genera una zona de chancado secundario por colisión intermaterial (piedra contra piedra y contra las placas), redondeando las bordes y mejorando la forma cúbica del agregado.

  3. Cribado Dinámico y Descarga Autolimpiante: Finalmente, el material pasa sobre la parrilla ondulada inferior. Los agregados que cumplen con la granulometría requerida (≤30 mm) se descargan continuamente, mientras que las piezas sobredimensionadas son retornadas por el rotor para un chancado final sin atascamientos.

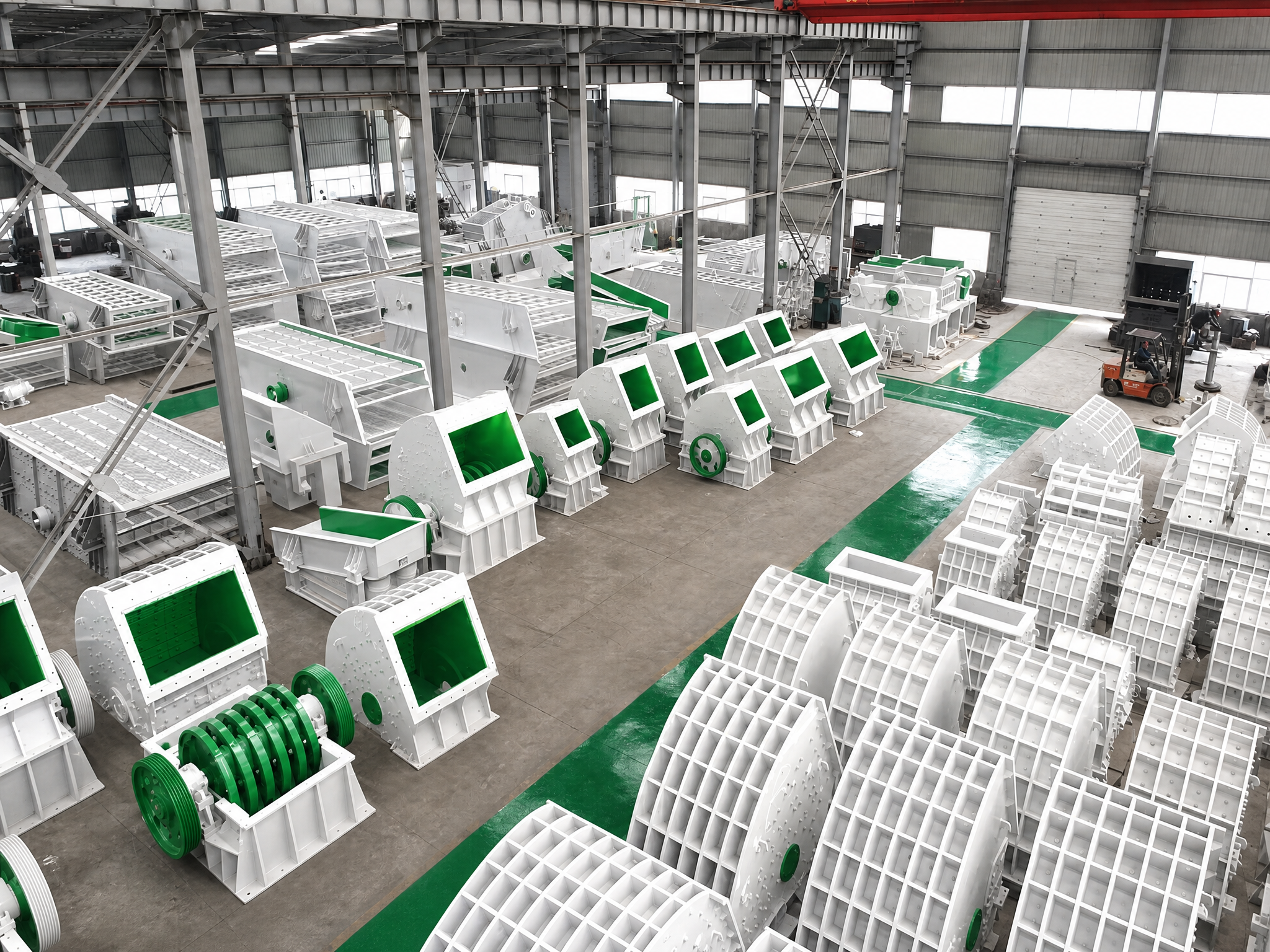

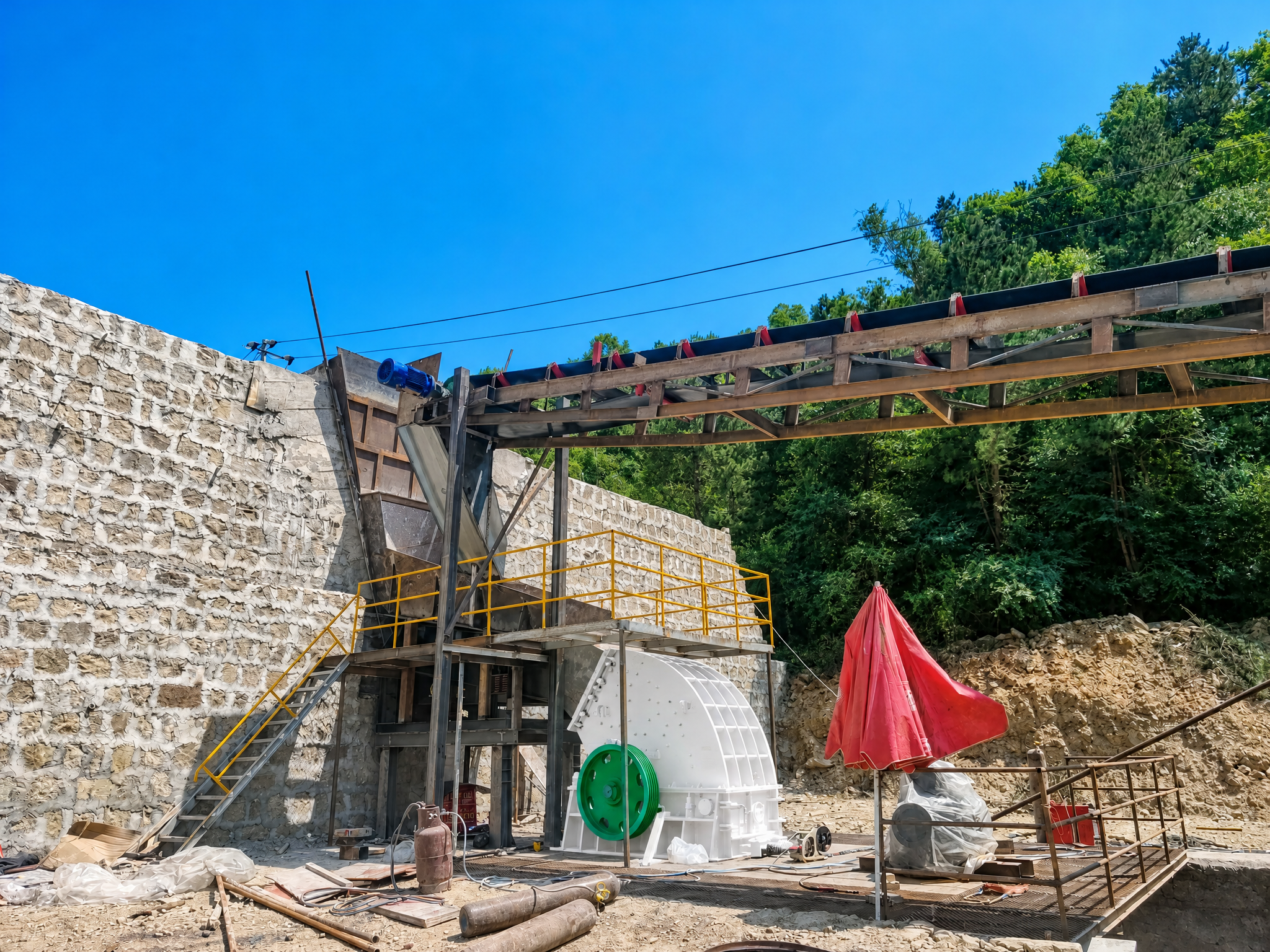

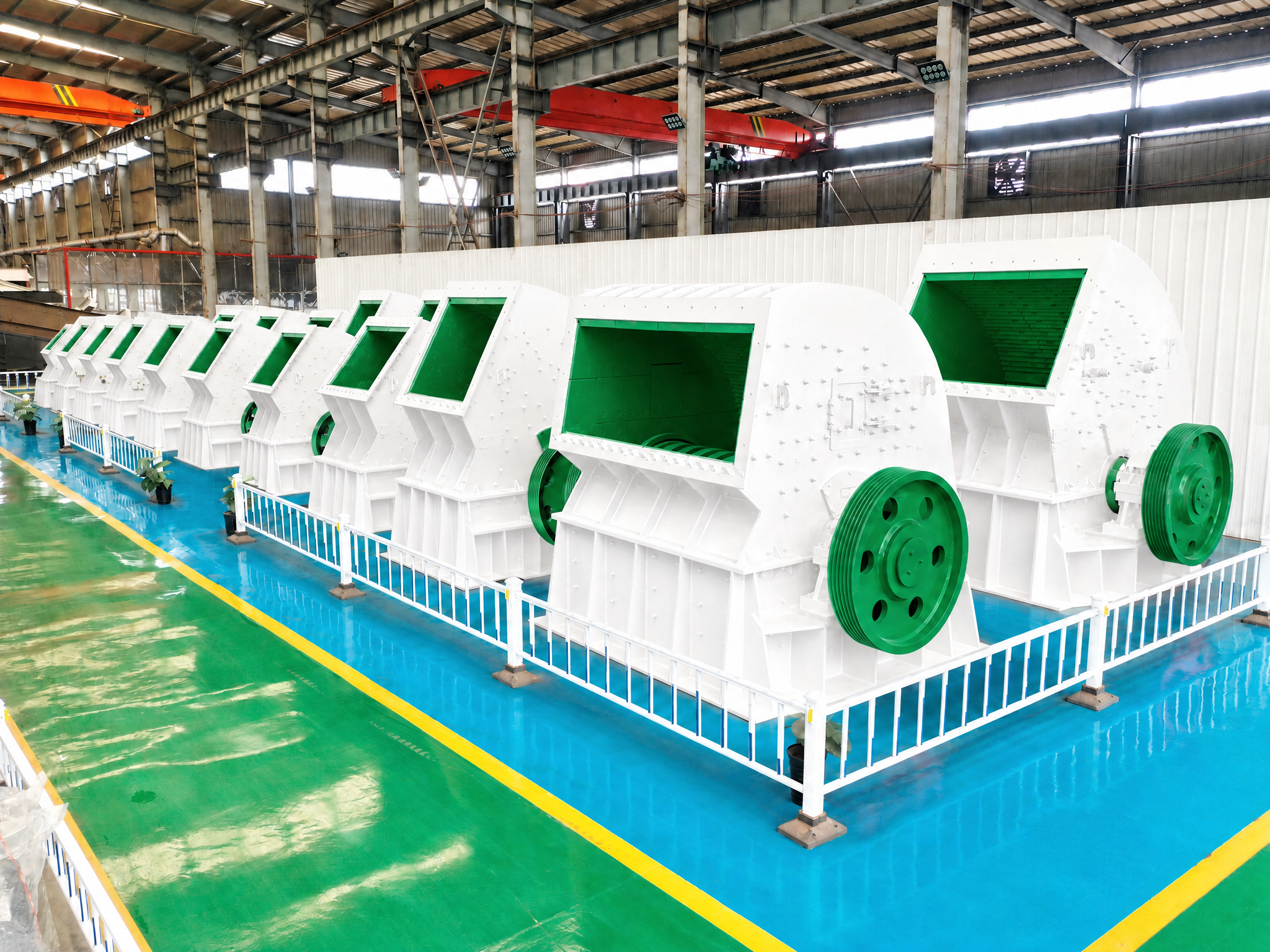

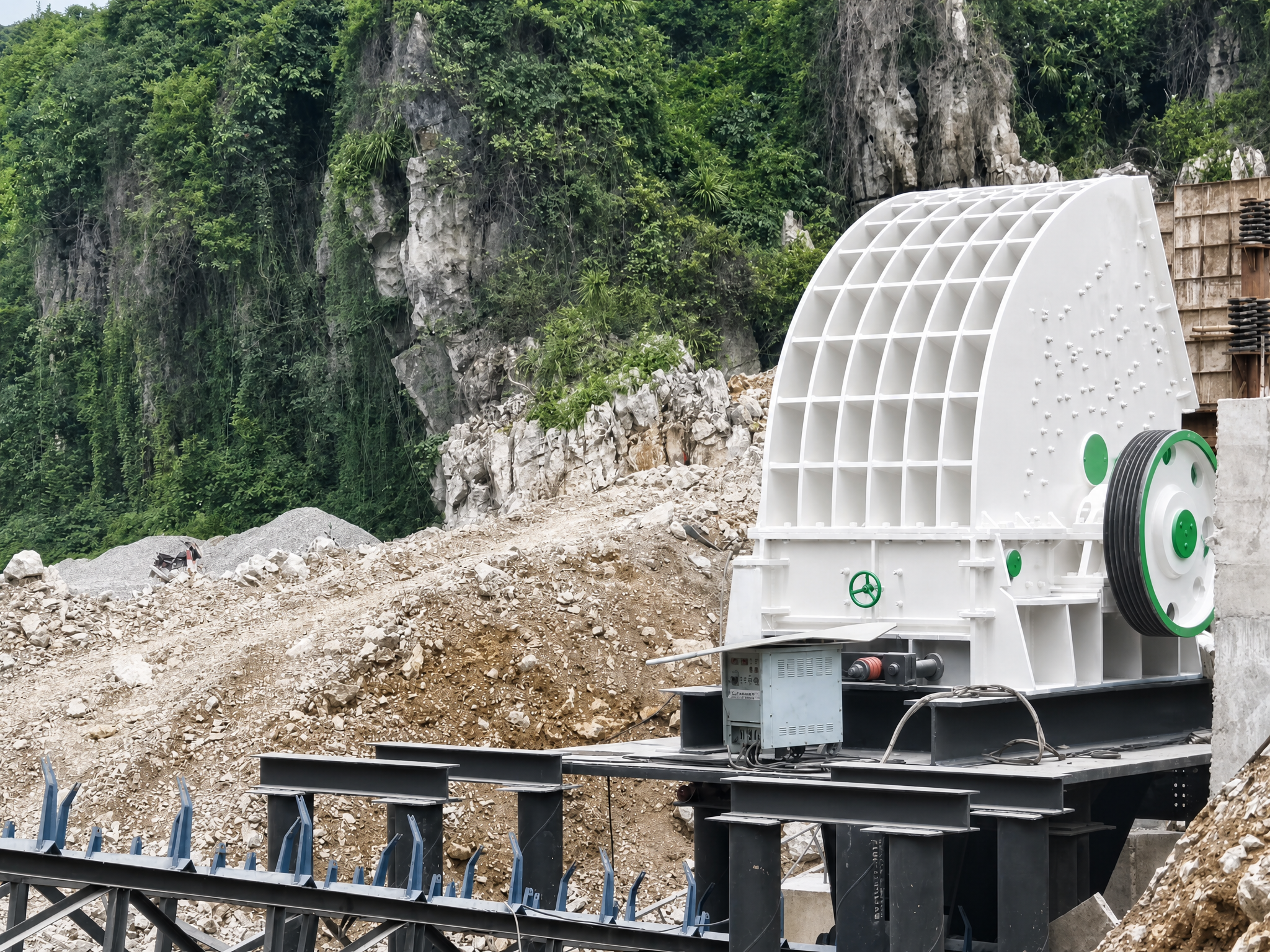

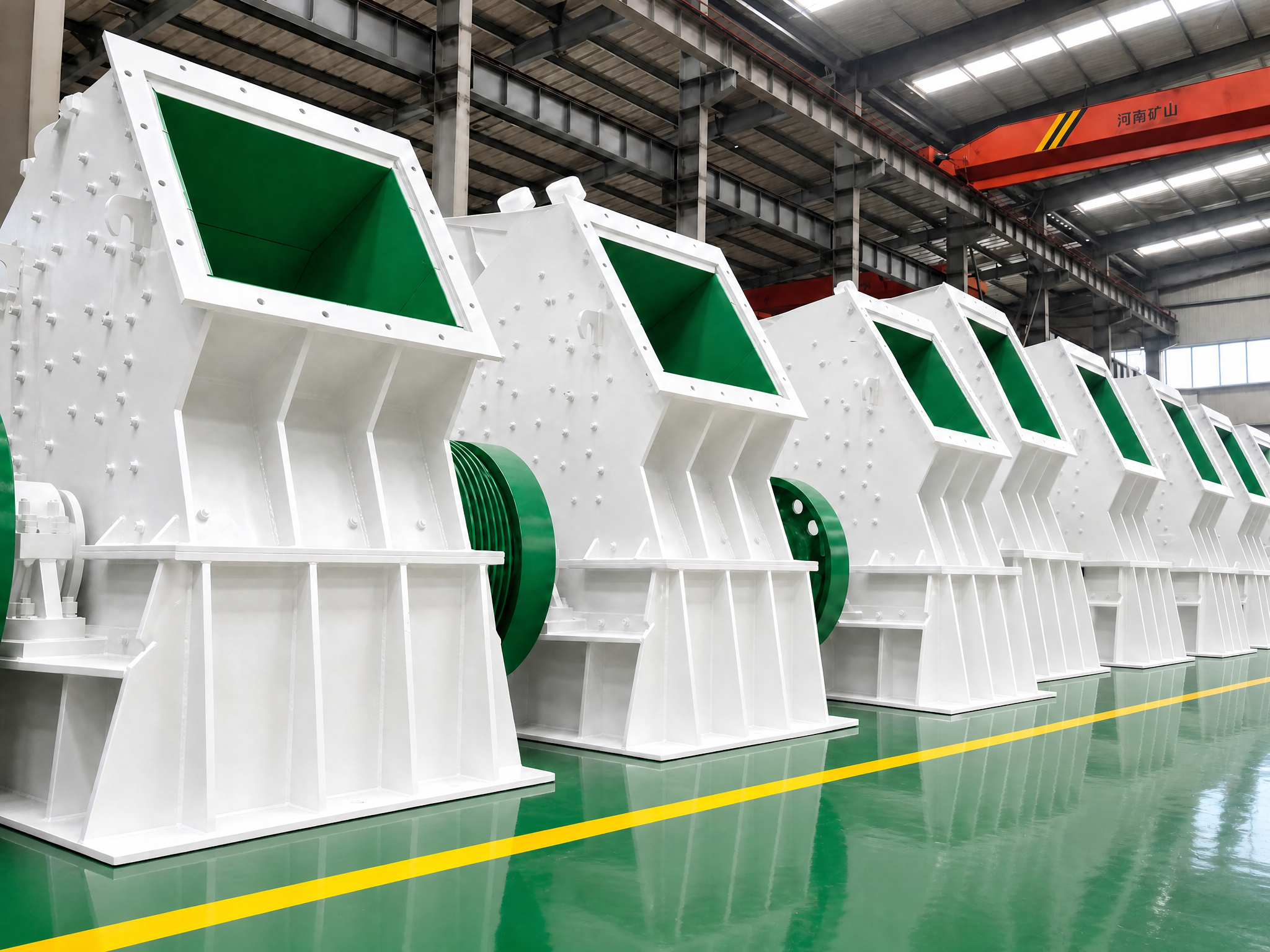

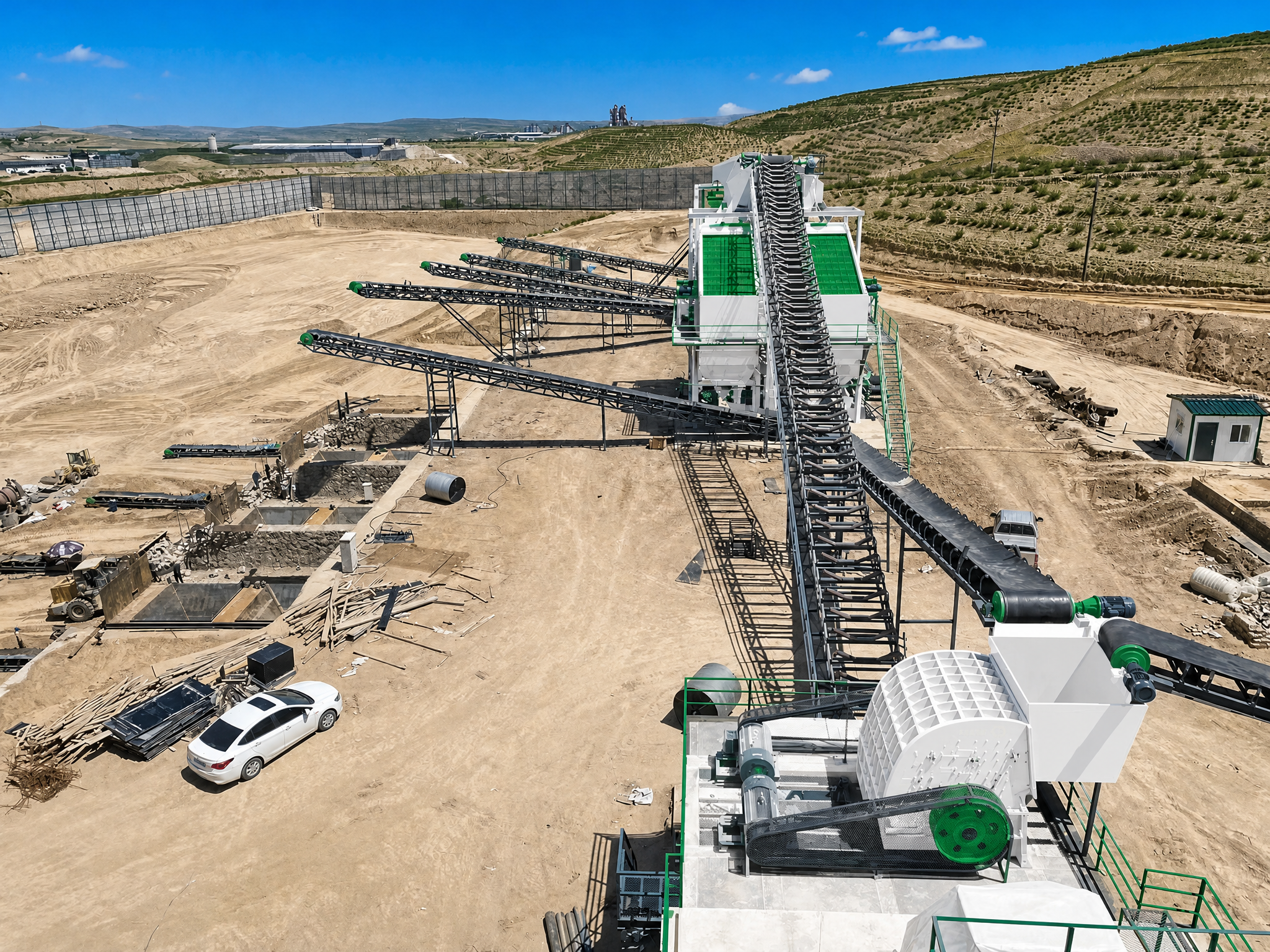

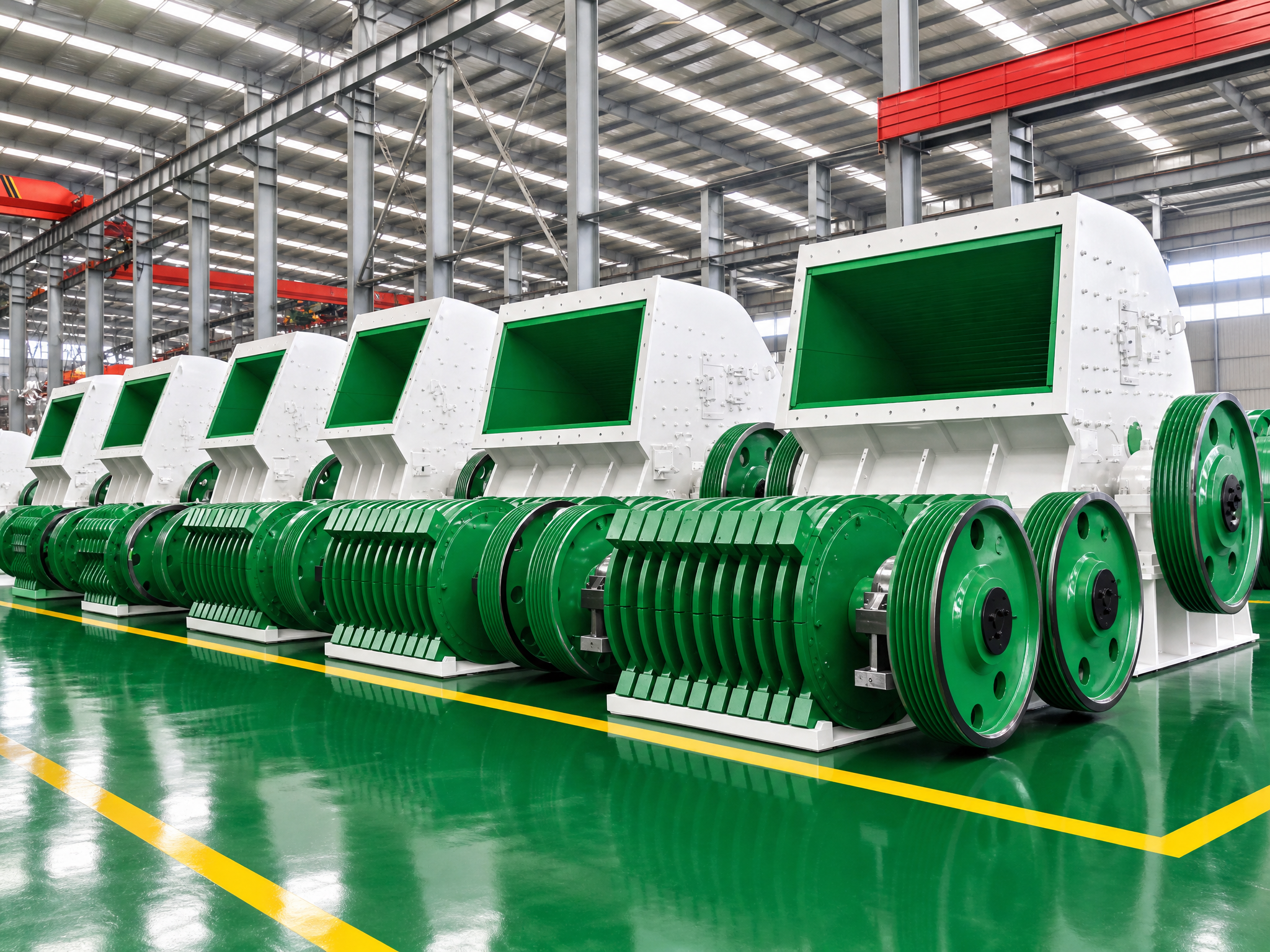

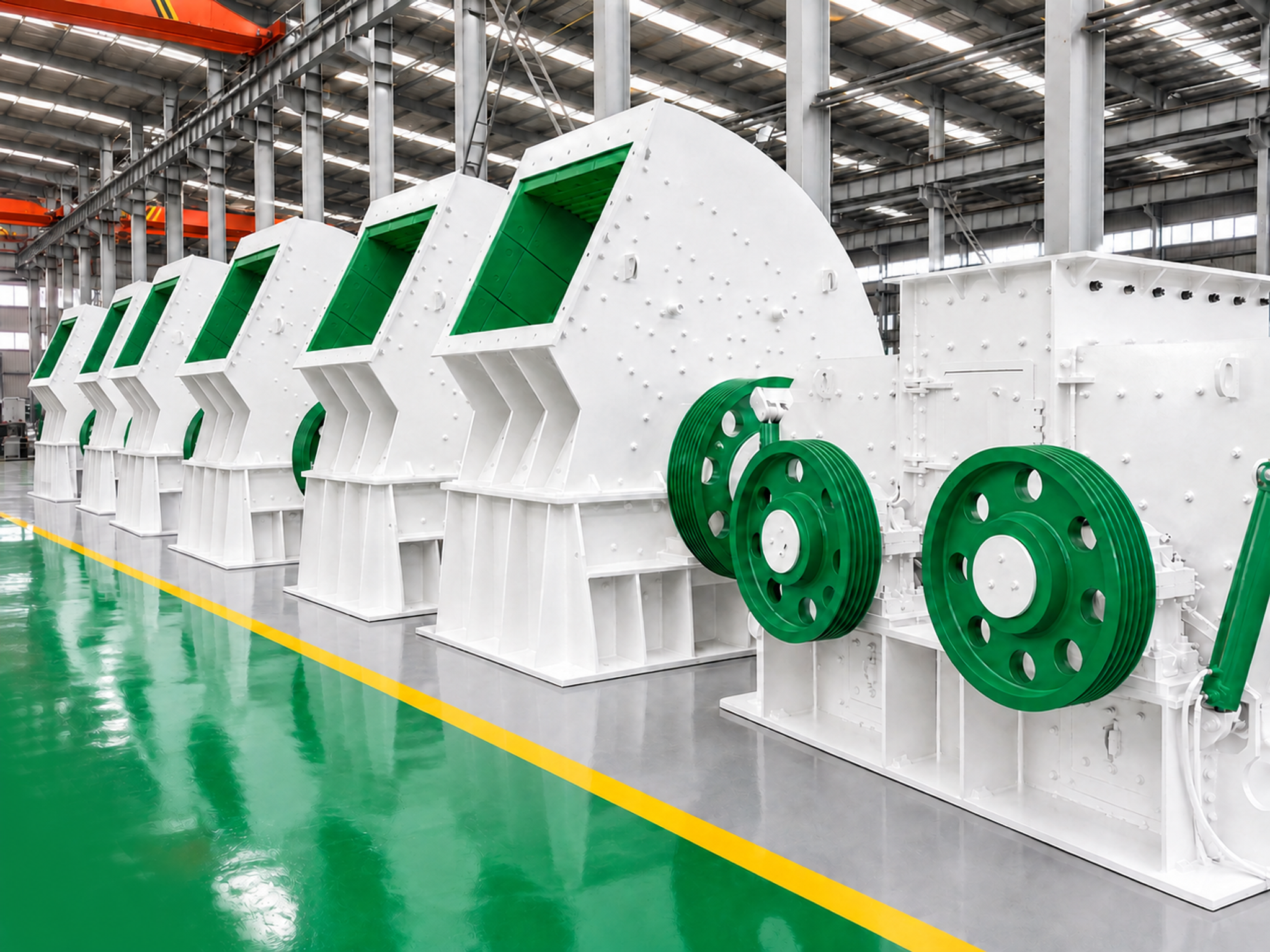

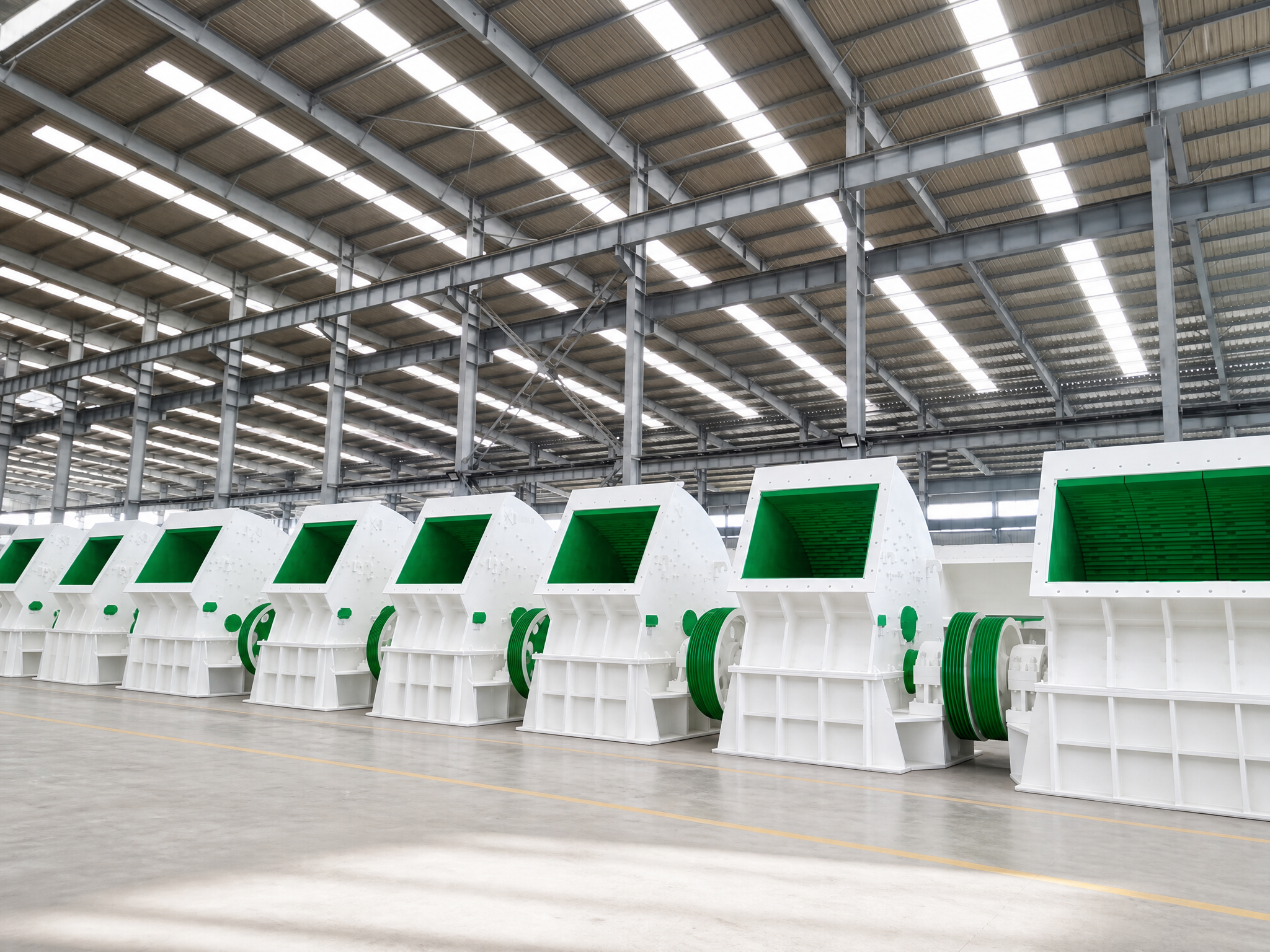

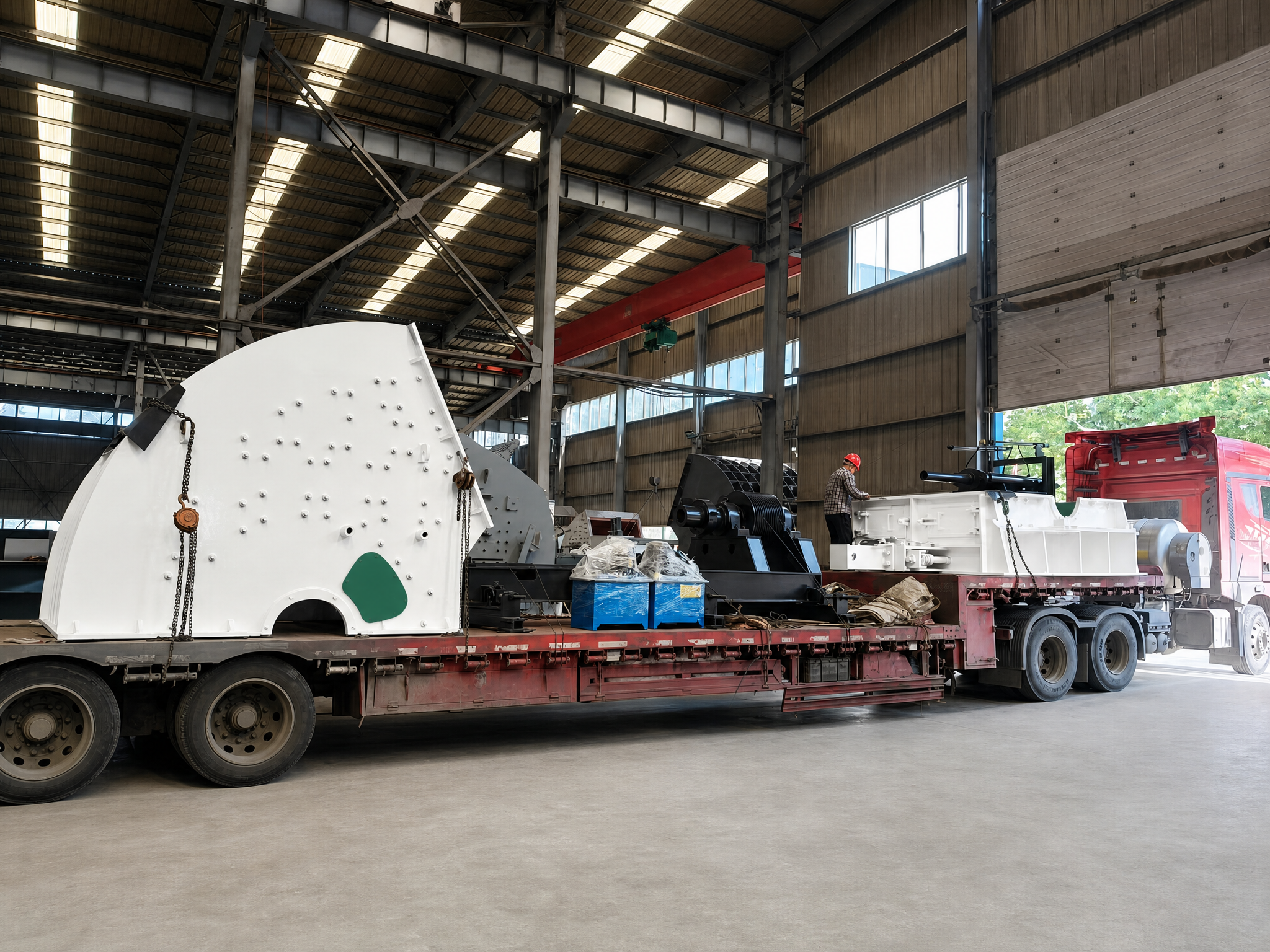

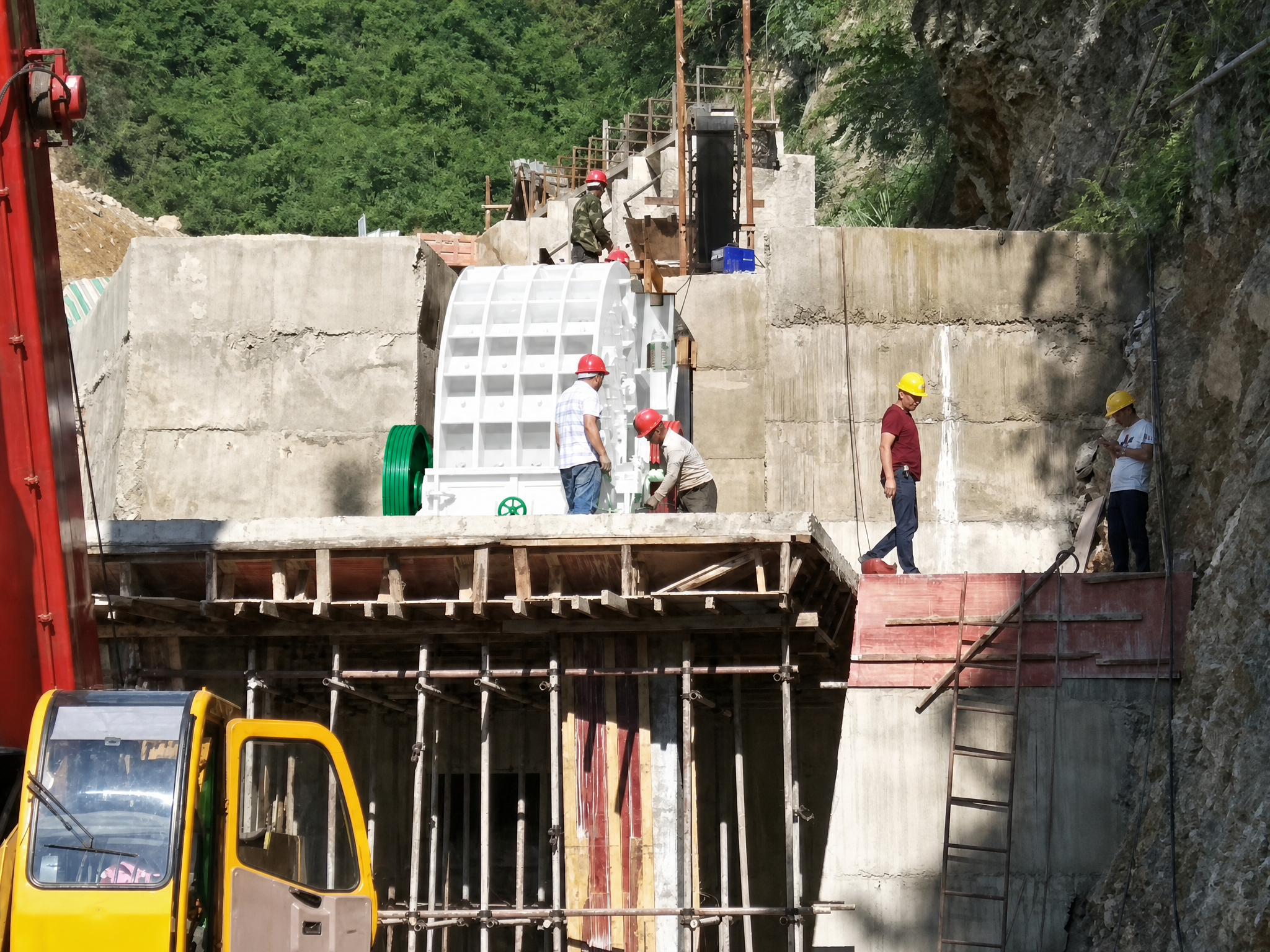

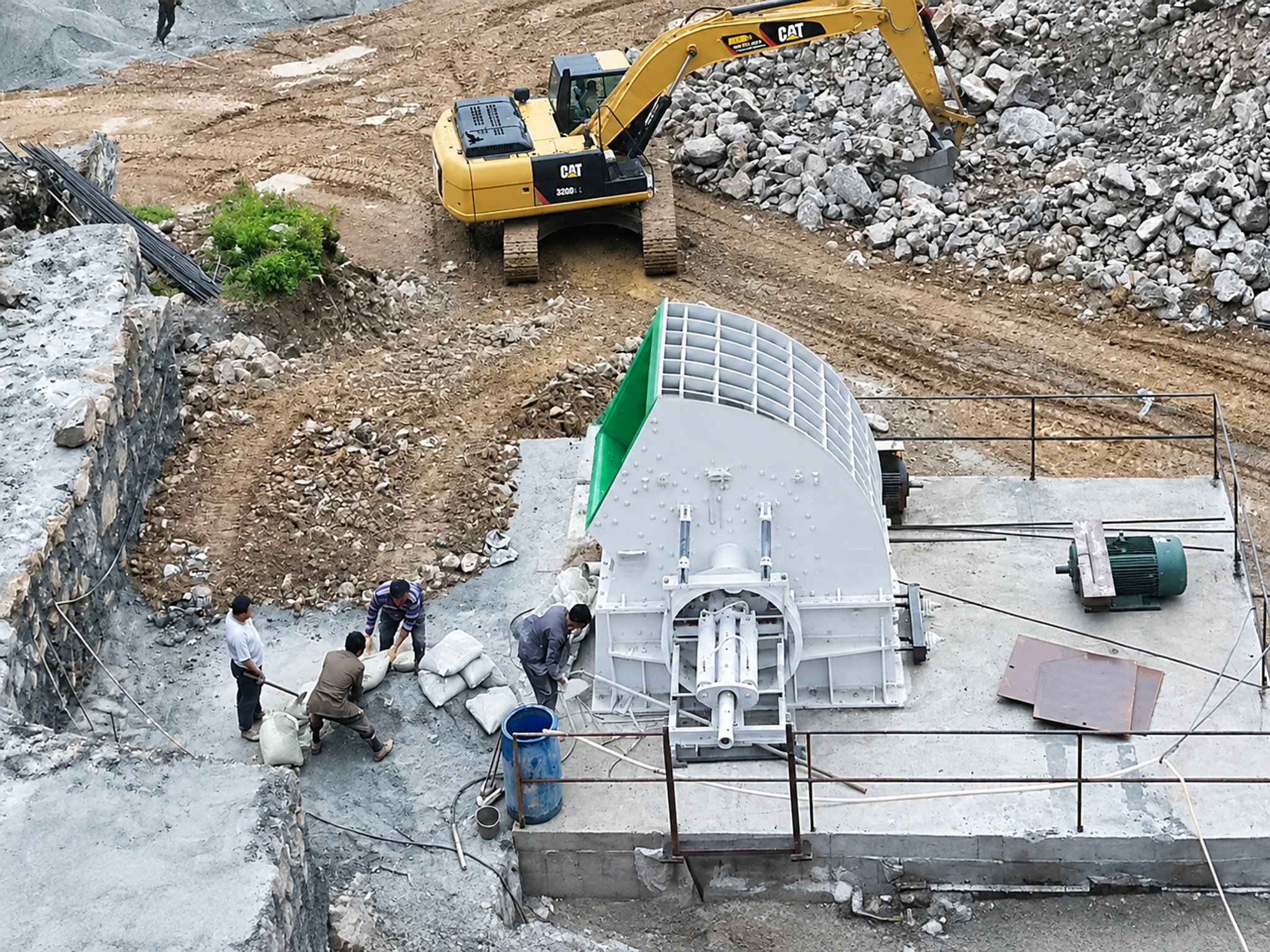

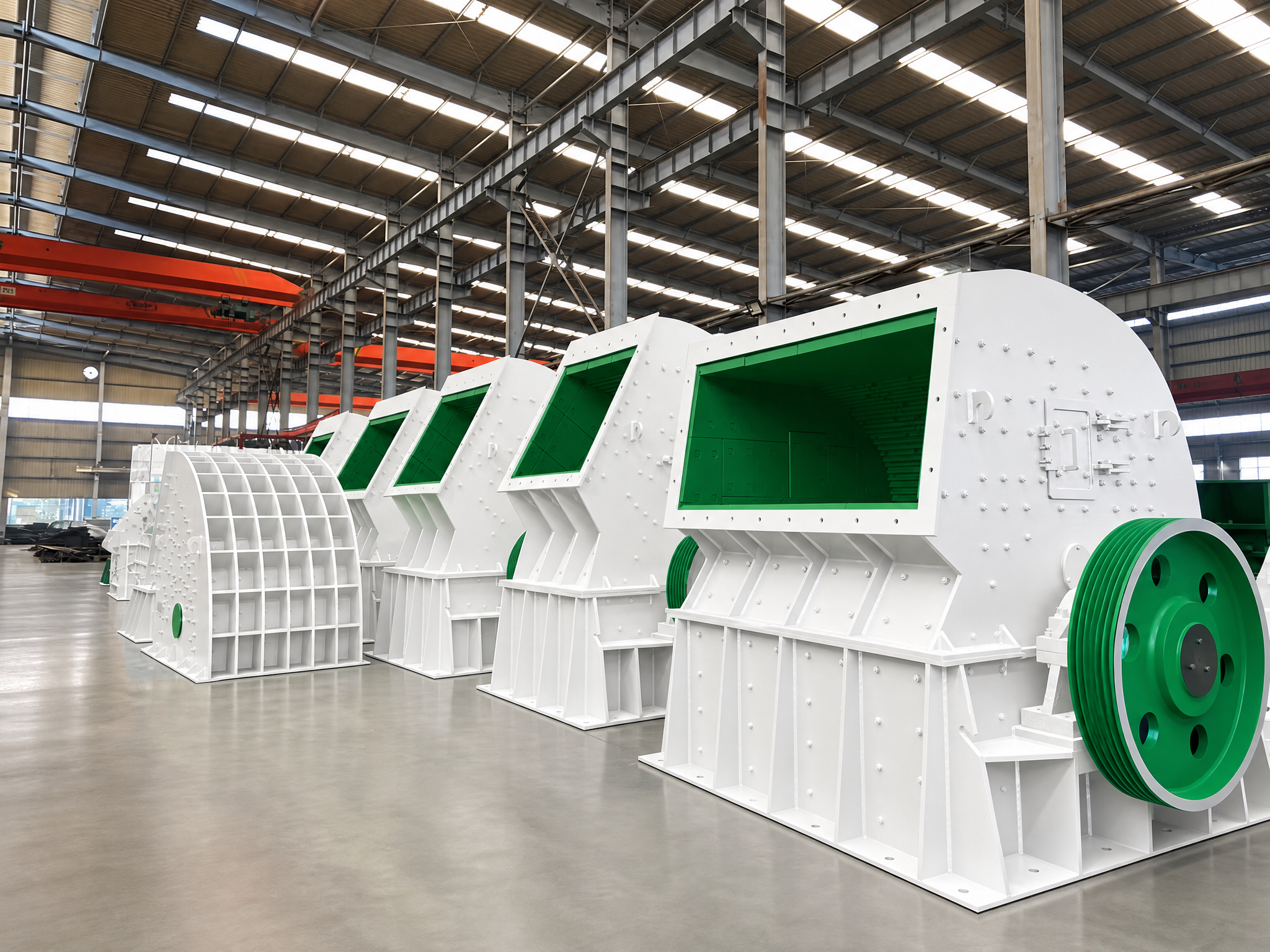

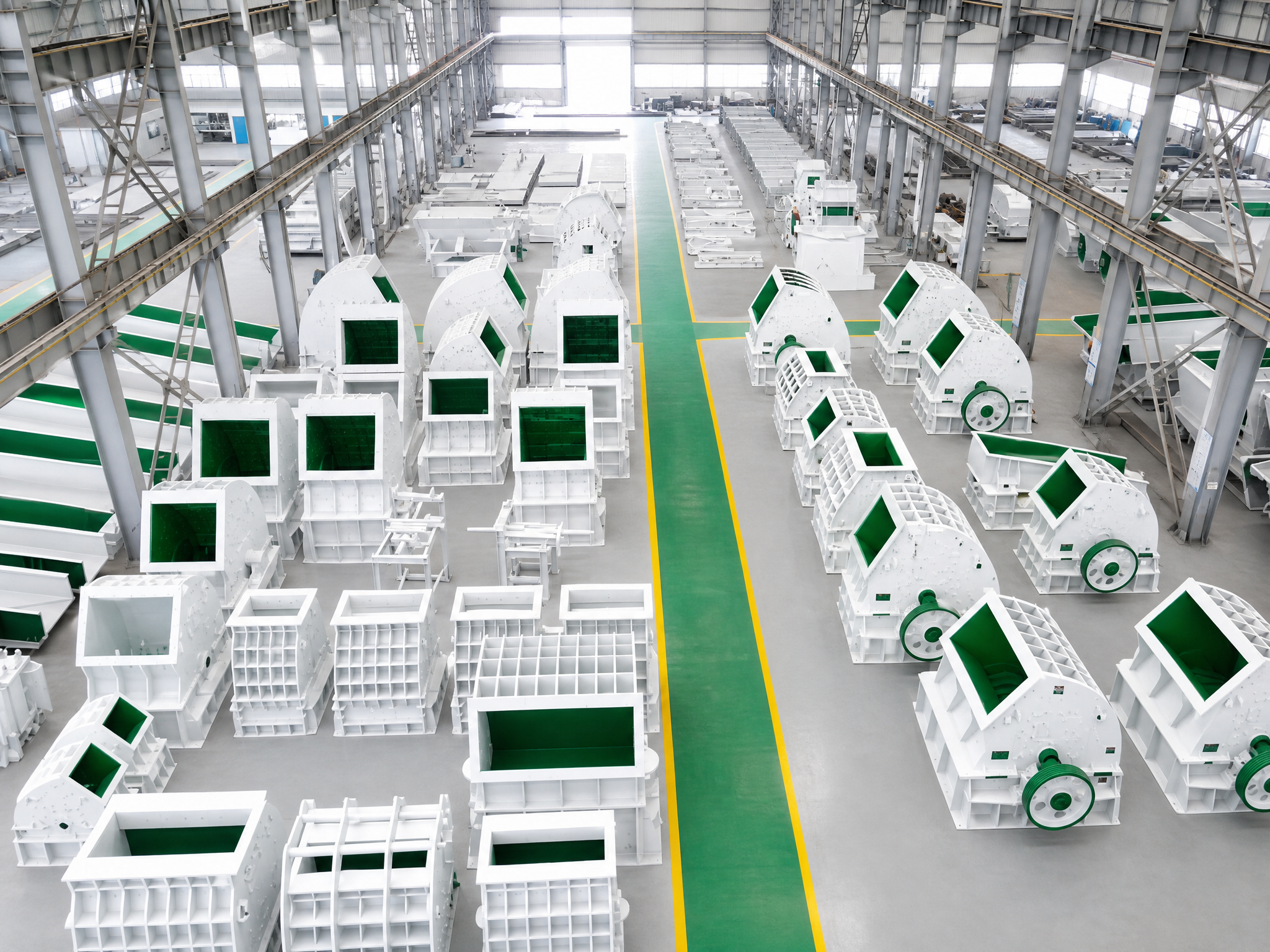

Galería de Fotos del Producto

Specifications of PCZ Series Heavy Hammer Crusher

*La capacidad de producción variará en función de los distintos materiales, tamaño de alimentación y otros factores.

ModelFeeding Size
(W*L)(mm)		Rotor Size
(Dia.xL)(mm)		Input Size(mm)Power(KW)Capacity(t/h)Overall Dimension
(mm)
PCZ0808800 × 500Φ800 × 800≤4502 × 3750-901760×1700×1540
PCZ1308850 × 800Φ1300 × 800≤6002 × 55100-1602818×2100×2390
PCZ13101050 × 800Φ1310 × 1000≤6002 × 75120-1802818×2300×2390
PCZ15101200 × 850Φ1500 × 990≤7002 × 132160-2103260×2370×2750
PCZ15121200 × 1100Φ1500 × 1200≤7502 × 160220-3503260×2580×2750
PCZ16151500 × 1300Φ1650 ×1500≤10002 × 200350-5003456×2915×3185
PCZ20161500 × 1400Φ2000 ×1500≤12002 × 315500-8003880×2990×3560


Equipos Relacionados y Soluciones Complementarias

Más >

Explore nuestra línea completa de chancadoras, zarandas vibratorias y equipos mineros diseñados para trabajar en circuito cerrado y maximizar la productividad de su planta.

Proyectos de Chancado y Producción de Agregados

Más >

Descubra nuestras líneas completas de chancado primario, secundario y fabricación de arena artificial operando en campo con rendimientos desde 100 TPH hasta 800 TPH.

Planta de Chancado de Dolomita 250-350 TPH
Planta de Chancado de Dolomita 250-350 TPH
Planta de Chancado de Piedra de Montaña de 300 TPH en Latinoamérica
Planta de Chancado de Piedra de Montaña de 300 TPH en Latinoamérica
Caso de Éxito: Planta de Trituración de Canto Rodado y Lavado de Arena de 350 TPH
Caso de Éxito: Planta de Trituración de Canto Rodado y Lavado de Arena de 350 TPH

FAQS

La chancadora de martillos pesada serie PCZ está diseñada para procesar materiales de dureza media y baja abrasividad con una resistencia a la compresión de ≤200 MPa, siendo la solución ideal para piedra caliza, dolomita, piedra azul, ganga de carbón, esquisto y yeso en operaciones de minería y canteras. Gracias a su mecanismo de impacto con rotor pesado, transforma directamente grandes bloques de roca extraídos de la cantera en agregados cúbicos de alta calidad para la fabricación de cemento, bases de carreteras y plantas de concreto premezclado.

Al integrar la reducción primaria gruesa y el chancado secundario fino en un solo paso de alta eficiencia, la chancadora de martillos PCZ reemplaza por completo el circuito tradicional compuesto por una chancadora de quijada y una chancadora de impacto. Acepta tamaños de alimentación de hasta 1,200 mm y los reduce directamente a agregados de ≤30 mm, lo que disminuye el área de instalación de la planta en un ~40%, reduce el consumo de potencia instalada en un ~25% y elimina la necesidad de fajas transportadoras e infraestructura intermedia.

Equipada con martillos fundidos de aleación múltiple de Cr-Mo-V con una dureza superficial de HRC62+ y un núcleo dúctil de alta tenacidad, la serie PCZ ofrece una resistencia al desgaste excepcional bajo condiciones de alto impacto. Para maximizar su vida útil, cada martillo utiliza un diseño de montaje reversible de 360°, lo que permite a los operadores girar fácilmente las caras desgastadas para exponer un nuevo borde de impacto, duplicando la duración operativa del repuesto y reduciendo significativamente el costo por tonelada.

Gracias al sistema de apertura de carcasa hidráulico integrado, la inspección de la cámara de chancado y el cambio de repuestos en la chancadora de martillos PCZ se realizan en menos de 5 minutos, eliminando las 2 a 4 horas de trabajo manual prolongado de los equipos convencionales. Este acceso rápido minimiza el tiempo de inactividad no planificado de la planta y suma más de 200 horas de producción adicionales al año, mejorando de forma directa la eficiencia global del equipo y la rentabilidad del proyecto.

La serie PCZ incorpora una innovadora parrilla inferior de diseño ondulado en la zona de descarga que amplía el área de cribado dinámico y promueve el movimiento continuo del material, evitando que las rocas húmedas o pegajosas bloqueen las ranuras de salida. Además, el ángulo de las placas de impacto dentadas se puede ajustar entre 30° y 45° para calibrar el tiempo de retención del material y garantizar una descarga constante y de alta capacidad sin atascamientos.

La serie PCZ abarca 7 modelos principales que van desde el modelo compacto PCZ0808, con una capacidad de producción de 50 a 90 t/h, hasta el modelo de gran escala PCZ2016, capaz de alcanzar entre 500 y 800 t/h. Cada modelo está equipado con accionamiento de doble motor y acoplamientos hidráulicos para asegurar arranques suaves con carga completa y un funcionamiento continuo y estable tanto en pequeñas plantas de agregados como en megaproyectos mineros.

Sí, los operadores pueden controlar con precisión la granulometría de salida entre ≤10 mm y ≤30 mm modificando la distancia entre los martillos del rotor y las parrillas inferiores, así como ajustando el ángulo de la placa de impacto (30°–45°). Este ajuste flexible garantiza la producción de agregados de forma cúbica bien graduados que cumplen estrictamente con las normativas de construcción de carreteras, vías férreas y concreto comercial en América Latina.

La adopción de una chancadora de martillos pesada serie PCZ reduce la inversión inicial de capital (CAPEX) entre un 30% y un 50% en comparación con las líneas tradicionales de dos etapas, al eliminar chancadoras secundarias, tolvas intermedias y transportadores de conexión. Además del menor costo de adquisición de maquinaria y obras civiles, el flujo simplificado reduce la factura eléctrica en un ~25% y disminuye notablemente los gastos de mantenimiento continuo a lo largo de la vida útil del equipo.
