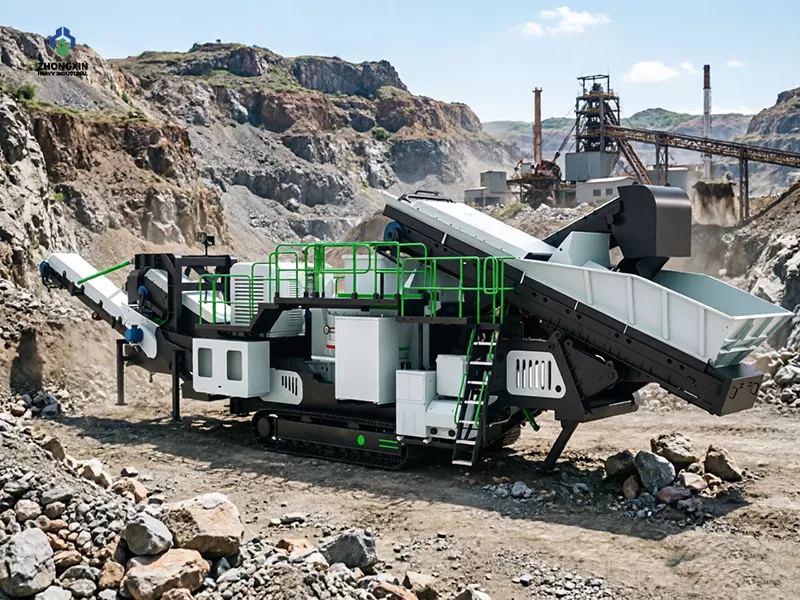

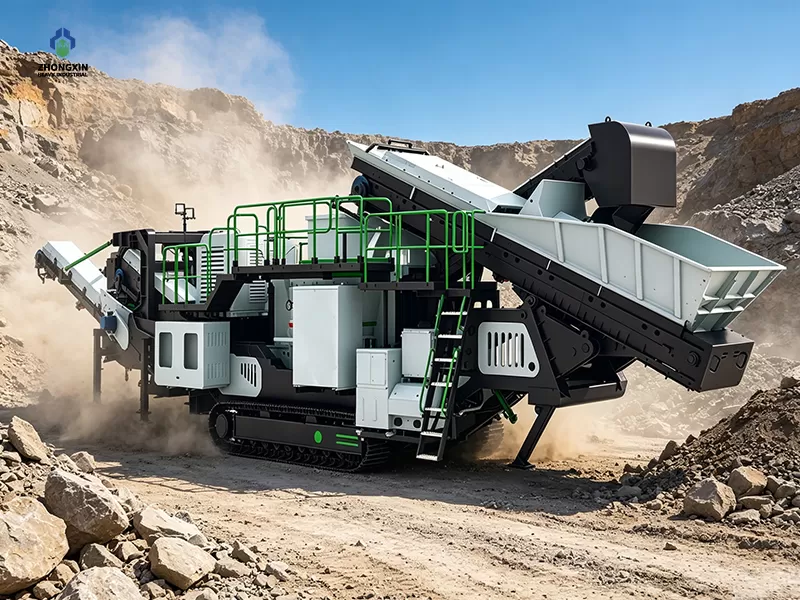

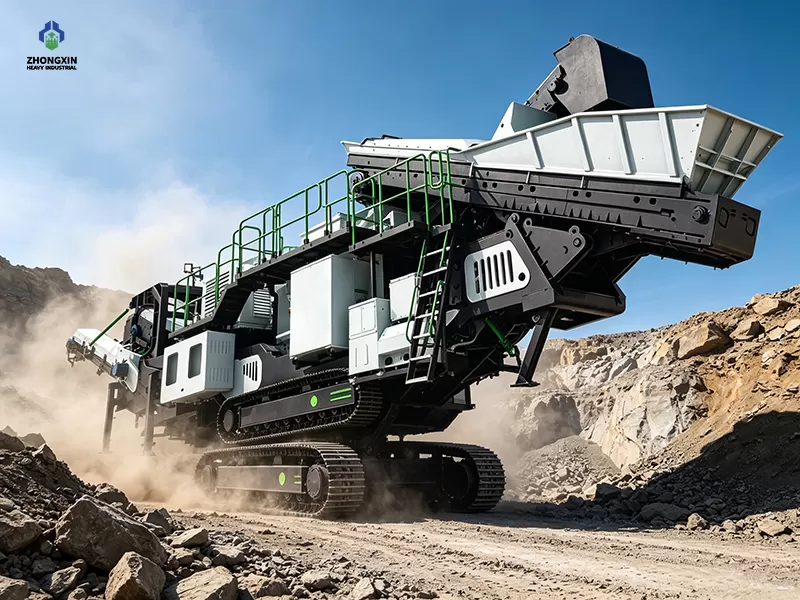

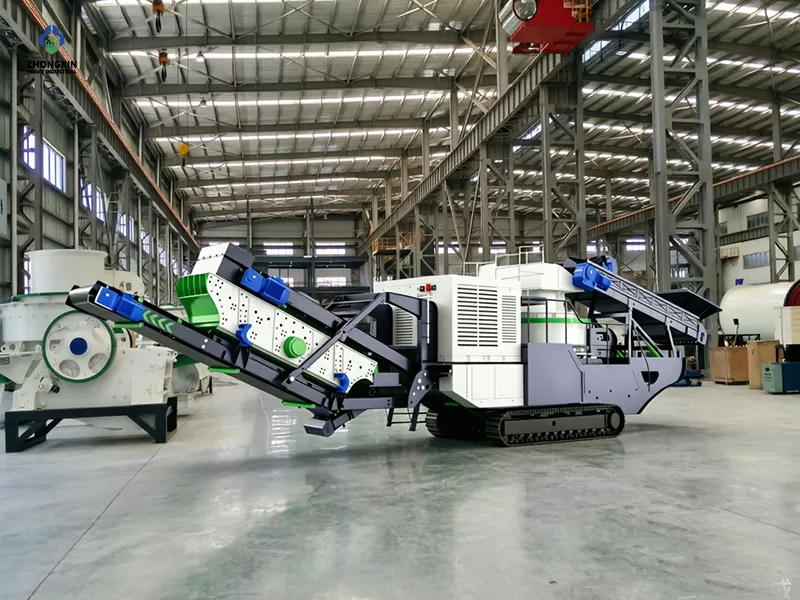

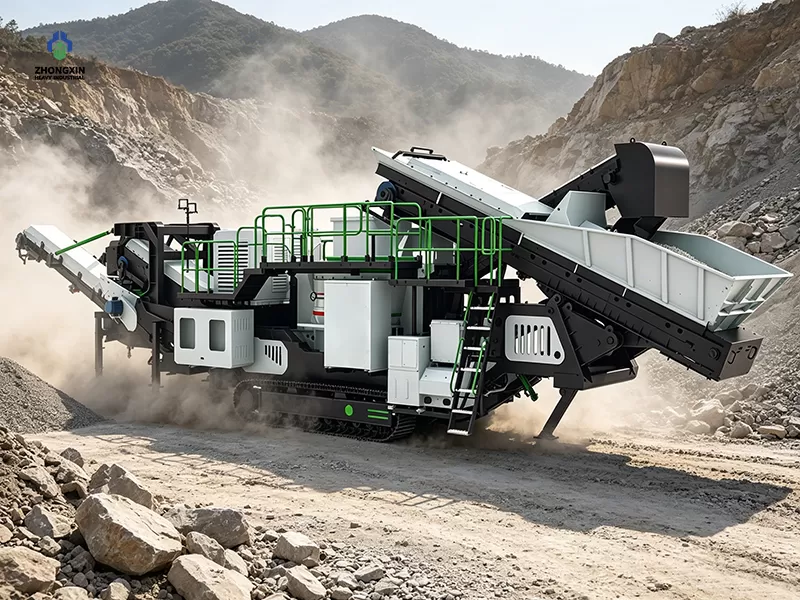

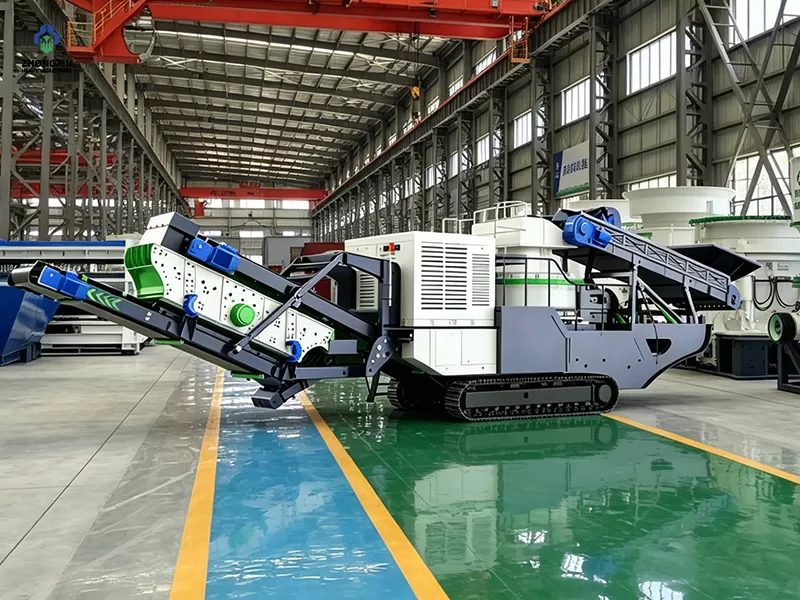

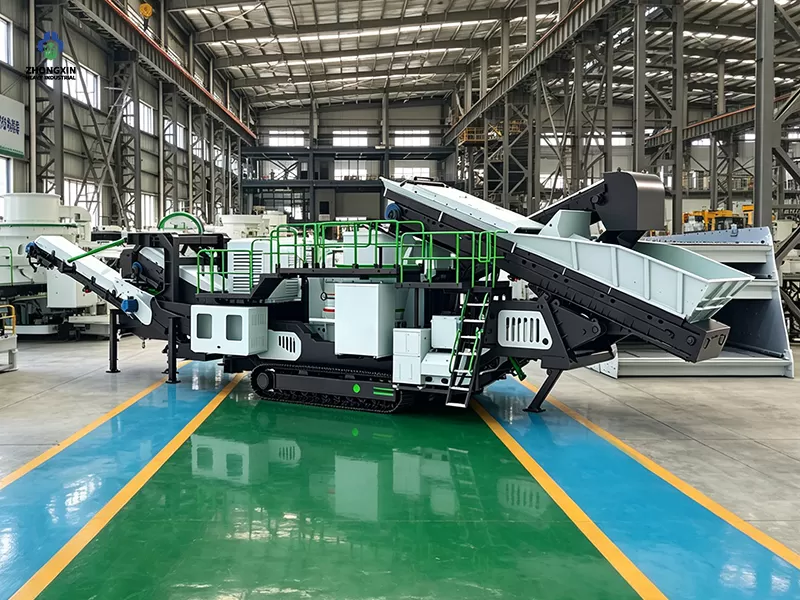

Planta Móvil de Fabricación de Arena sobre Oruga

Tecnología: Trituradora VSI (Roca contra Roca).

Chasis: Sobre Orugas Autopropulsado.

Sistema: Doble Potencia (Diésel - Eléctrico)

Solución Autopropulsada de Alta Eficiencia para Producción de Arena Artificial

Whatsapp/Wechat:
+86-13676922906
  • WhatsAppWhatsApp
  • WeChatWeChat
15s Quick consultation
1h Technical guidance
32h Quotation + drawing
365d Exclusive customer service

Visión General de la Planta Móvil de Fabricación de Arena

La planta móvil de fabricación de arena sobre oruga (también conocida como trituradora móvil VSI sobre orugas o fabricadora de arena móvil) es una solución de trituración autopropulsada de alto rendimiento, diseñada especialmente para la producción de arena artificial y agregados cúbicos de alta calidad directamente en la obra.

Equipada con un sistema de trituración de impacto de eje vertical (VSI) de última generación, esta planta móvil de arena de alta eficiencia elimina la necesidad de obras civiles de cimentación y costos de transporte especial, permitiendo un despliegue rápido en canteras y proyectos mineros.

Características Principales de la Planta Móvil de Arena sobre Oruga

1. Configuración Técnica Clave y Diseño de Ingeniería(Key Technical Configurations & Engineering Design)

Para garantizar un alto rendimiento continuo en los entornos mineros y de canteras más exigentes, nuestra planta móvil de fabricación de arena sobre orugas integra tecnologías líderes en la industria:

Trituradora de Impacto de Eje Vertical (VSI) de Vanguardia: Equipada con una trituradora VSI de última generación para lograr una excelente relación de reducción y la máxima eficiencia de trituración.

Cribas Vibratorias de Alta Frecuencia: Incorpora un sistema de cribado vibratorio de alto rendimiento que asegura una clasificación de precisión en circuito cerrado, eliminando el sobretamaño recirculante.

Movilidad Autónoma Todo Terreno: Construida sobre un chasis sobre orugas reforzado de accionamiento hidráulico, lo que permite un traslado rápido en la obra y una maniobrabilidad fluida en terrenos complejos sin costos de cimentación.

2. Arena y Agregados de Alta Calidad (M-Sand / Arena de Trituración)(Premium Finished Aggregate Quality)

Al combinar una cinética de trituración optimizada con un cribado de precisión, el equipo entrega de manera constante arena y agregados que cumplen con las más estrictas normas internacionales para la fabricación de concreto:

Excelente Forma Cúbica del Agregado: Produce partículas de arena y grava excepcionalmente cúbicas y de tamaño uniforme, eliminando drásticamente el material laqueado o elongado.

Granulometría Perfectamente Graduada: Proporciona arena terminada con una curva granulométrica bien graduada y un módulo de finura altamente estable, maximizando la resistencia y trabajabilidad de la mezcla.

Ideal para Concreto de Alta Resistencia: La salida está optimizada específicamente como arena de trituración para concreto, siendo la opción preferida para plantas de concreto premezclado, obras ferroviarias de alta velocidad y proyectos de infraestructura.

 ¿Por qué Elegir Nuestra Planta Móvil de Arena VSI Sobre Orugas?

Elimina Embotellamientos de Compatibilidad: A diferencia de las plantas fijas que requieren una extensa planificación estructural, nuestra fabricadora de arena móvil llega al sitio lista para operar.

Sistema de Doble Potencia Disponible: Soporta un sistema de accionamiento híbrido (diésel-eléctrico) para reducir el consumo de combustible y bajar los costos operativos (TCO) hasta en un 40%.

Operación Eco-Amigable: Integra sistemas de supresión de polvo mediante nebulización de agua y cubiertas en las cintas transportadoras, cumpliendo con las normativas ambientales urbanas más estrictas.


Beneficios Económicos y Comerciales para el Operador

(Core Business & Economic Benefits for Operators)

Invertir en nuestra estación móvil de producción de arena sobre orugas aporta ventajas financieras medibles para su operación de agregados:

Reducción Significativa del Costo Total de Propiedad (TCO): Al desplazarse junto al frente de excavación o la trituradora primaria, reduce drásticamente el consumo de diésel, los salarios de los operadores y los costos de mantenimiento de camiones volquete.

Ahorro de Energía con Sistema Híbrido Doble Potencia: Soporta un avanzado sistema de accionamiento diésel-eléctrico. Al conectarse a la red eléctrica comercial, reduce los costos diarios de energía entre un 40% y un 50% en comparación con la operación pura a diésel.

Puesta en Marcha Rápida del Proyecto: Evite las demoras burocráticas de los permisos de construcción permanente. La movilidad del equipo permite ingresar al sitio, procesar el material y trasladarse rápidamente, acelerando su retorno de inversión (ROI).

Cumplimiento Ambiental Urbano: Equipada con boquillas de supresión de polvo en todos los puntos de caída, aislamiento acústico en el compartimento del motor y cubiertas opcionales para las bandas transportadoras, cumpliendo con las regulaciones ambientales y de ruido a nivel mundial.


Análisis Comparativo: Planta Móvil de Arena sobre Orugas vs. Planta Fija Tradicional

Característica OperativaNuestra Planta Móvil sobre OrugasLínea de Trituración Fija Tradicional
Preparación del Sitio y CostosCero obras civiles/cimentación; lista para producir en cuestión de horas.Requiere vaciado pesado de concreto, estructuras de acero y meses de ingeniería.
Logística de MaterialesSigue directamente el frente de cantera; elimina el transporte interno con cargadores o camiones.Requiere largas cintas transportadoras o flota de camiones para llevar la roca a un punto fijo.
Flexibilidad y Valor del ActivoSe puede trasladar a nuevos proyectos de inmediato, manteniendo un alto valor de reventa.Fijada al terreno; altos costos de demolición o abandono cuando la cantera se agota.
Cumplimiento AmbientalDiseñada con cerramientos y supresión de polvo por aspersión para fácil cumplimiento urbano.Propensa a emisiones fugitivas de polvo; difícil de sellar e insonorizar completamente.

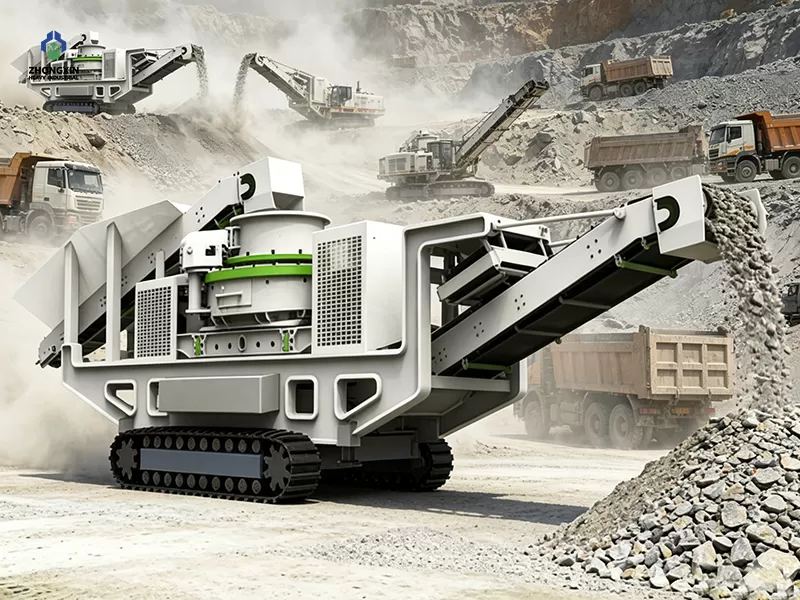

Principio de Funcionamiento de la Trituradora VSI sobre Oruga

The primary reason global contractors choose our tracked sand manufacturing unit is the premium quality of the end-product. The plant optimizes sand gradation and shape to deliver concrete-ready sand that traditional jaw or cone crushers simply cannot replicate.

Flawless Cubical Particle Shape: The high-velocity impact process ensures an exceptionally cubical, uniformly sized sand and gravel particle geometry. It effectively eliminates flaky, flat, or elongated particles, which are notorious for weakening concrete matrices.

Ideal Fineness Modulus & Grading Curve: The integrated configuration yields perfectly graded sand with a stable fineness modulus (typically adjustable between 2.2 and 3.0). This ideal continuous gradation ensures minimal void ratio in aggregate packing.

Optimized for High-Strength Concrete: Because the finished sand exhibits superior particle binding characteristics, it significantly reduces the amount of cement paste required in concrete mixing. The resulting output is highly suitable for high-performance concrete manufacturing, ready-mix concrete (RMC) plants, high-speed rail construction, and mega-infrastructure projects.

Fabricación de arena para concreto premezclado con equipo móvil

Especificaciones Técnicas de la Planta Móvil de Arena VSI

*La capacidad de producción variará en función de los distintos materiales, tamaño de alimentación y otros factores.

ModeloMT60VSMT100VS
Capacity (t/h)100-250200-400
Peso (t)3262
Dimensiones de transporte (L×A×H) (mm)16750×3000×340019000×3700×4000
Alimentador de BandaTamaño (mm)B800×7000B1000×8000
Volumen (m³)55
Altura de descarga (mm)26802680
Potencia del motor (kW)7.511
Máquina para Fabricar ArenaModeloMRV0922/MVS7150MRV1222/MVS9100
Tamaño máximo de alimentación (mm)≤40mm≤40mm
Potencia del motor (kW)160&200315&400
Main Belt ConveyorModelo1000×9000mm1200×10000mm
Altura de alimentación (mm)28002800
Potencia del motor (kW)1115
Separador Magnético (Opcional)ModeloRCYQ-8RCYQ-10
Potencia del motor (kW)2.23
Modo de AccionamientoSistema de doble potenciaDiésel - eléctrico

Equipos Relacionados y Soluciones Complementarias

Más >

Explore nuestra línea completa de chancadoras, zarandas vibratorias y equipos mineros diseñados para trabajar en circuito cerrado y maximizar la productividad de su planta.

Proyectos de Chancado y Producción de Agregados

Más >

Descubra nuestras líneas completas de chancado primario, secundario y fabricación de arena artificial operando en campo con rendimientos desde 100 TPH hasta 800 TPH.

FAQS

Una planta móvil de fabricación de arena sobre oruga es un equipo de trituración autopropulsado equipado con una trituradora VSI (de impacto de eje vertical) y una criba vibratoria. Funciona mediante el principio de "roca contra roca" o "roca contra metal", acelerando las partículas a alta velocidad para triturar y dar forma cúbica al agregado, produciendo arena artificial (M-Sand) de excelente calidad para la construcción.

La principal ventaja es que no requiere obras civiles ni cimentación de concreto, lo que reduce drásticamente el tiempo de puesta en marcha. Además, la trituradora móvil VSI sobre orugas puede desplazarse directamente al frente de trabajo en la cantera o mina, eliminando los costos de transporte de materia prima y reduciendo el costo total de propiedad (TCO).

Nuestra planta móvil de arena VSI está diseñada para procesar minerales y rocas de alta dureza y abrasividad, tales como granito, basalto, cuarzo, mineral de hierro, caliza y cantos rodados (piedra de río), así como para el reciclaje de residuos de construcción y demolición (RCD).

Sí. El sistema de trituración VSI garantiza una excelente forma cúbica del agregado y un módulo de finura muy estable, eliminando las partículas elongadas o laqueadas. La arena de trituración obtenida cumple estrictamente con las normas internacionales para la fabricación de concreto premezclado y mezclas asfálticas de alta calidad.

El sistema híbrido diésel-eléctrico permite operar con el motor diésel durante el traslado o en zonas remotas, y conectar el equipo a la red eléctrica comercial cuando esté disponible. Usar energía eléctrica puede reducir los costos diarios de energía entre un 40% y un 50% en comparación con el uso exclusivo de diésel.

El mantenimiento clave se enfoca en la inspección periódica de los piezas antidesgaste del rotor VSI (como las yuntas y revestimientos de aleación de cromo y manganeso), la limpieza de los filtros del motor diésel y la lubricación del sistema hidráulico sobre orugas. Nuestras máquinas están diseñadas con puertas de acceso rápido para minimizar el tiempo de inactividad (downtime).

Sí. Gracias a su chasis sobre orugas autopropulsado, el equipo puede subirse a un remolque de cama baja (lowboy) mediante control remoto inalámbrico. Al llegar al nuevo sitio de trabajo, la planta está lista para comenzar la producción de arena en cuestión de pocas horas.

Puede ponerse en contacto directo con nuestros ingenieros a través del formulario de contacto en nuestro sitio web o mediante WhatsApp. Ofrecemos suministro directo de fábrica a México, Perú, Chile, Colombia y otros países de Latinoamérica, con soporte técnico especializado y repuestos originales.

Personaliza Su Solución de Trituración

Contáctenos rellenando el formulario o por Email: [email protected]

¡Gracias por ponerse en contacto con nosotros!
Para proporcionarle una cotización precisa y una solución técnica detallada, necesitamos algunos datos específicos de su proyecto.
• Tipo de material
¿Qué tipo de piedra, mineral o material necesita procesar? (por ejemplo: granito, basalto, limestone, mineral de hierro, etc.)
• Capacidad de producción
¿Cuántas toneladas por hora (t/h) necesita procesar?
• Especificaciones de tamaño
— Tamaño máximo de alimentación (entrada) — Tamaño final requerido del producto (salida)
• Equipo o proceso de interés
¿Está buscando equipos de trituración, cribado, molienda, beneficio o una línea de producción completa?
Proporcionar estos detalles nos permitirá ofrecerle una solución personalizada y optimizada para sus necesidades específicas.
Información de Contacto
Requisito de Proyecto
Capacidad de producción requerida (t/h):
Tipo de material a procesar:
Detalles del Proyecto

Repuestos Originales y Piezas de Desgaste

Suministramos repuestos originales para plantas móviles de arena VSI, incluyendo elementos de alto desgaste como yuntas del rotor, revestimientos de aleación de cromo/manganeso, placas de impacto y correas de transmisión. Contamos con un inventario permanente con envío rápido a Latinoamérica para minimizar el tiempo de parada de su equipo.

Asistencia Técnica y Puesta en Marcha en Sitio

Ofrecemos servicio completo de ingeniería, instalación y puesta en marcha para su planta móvil de fabricación de arena sobre orugas. Nuestros ingenieros multilingües brindan capacitación técnica al personal operativo local, optimización de parámetros de trituración y soporte remoto 24/7 para garantizar un rendimiento óptimo desde el primer día.

Mantenimiento Preventivo y Garantía de Fábrica

Todas nuestras trituradoras móviles VSI sobre orugas cuentan con garantía directa de fábrica y programas de mantenimiento preventivo personalizado. Proporcionamos manuales técnicos en español, planes de inspección periódica y kits de servicio programado para extender la vida útil del equipo y asegurar una alta producción de arena artificial a largo plazo.

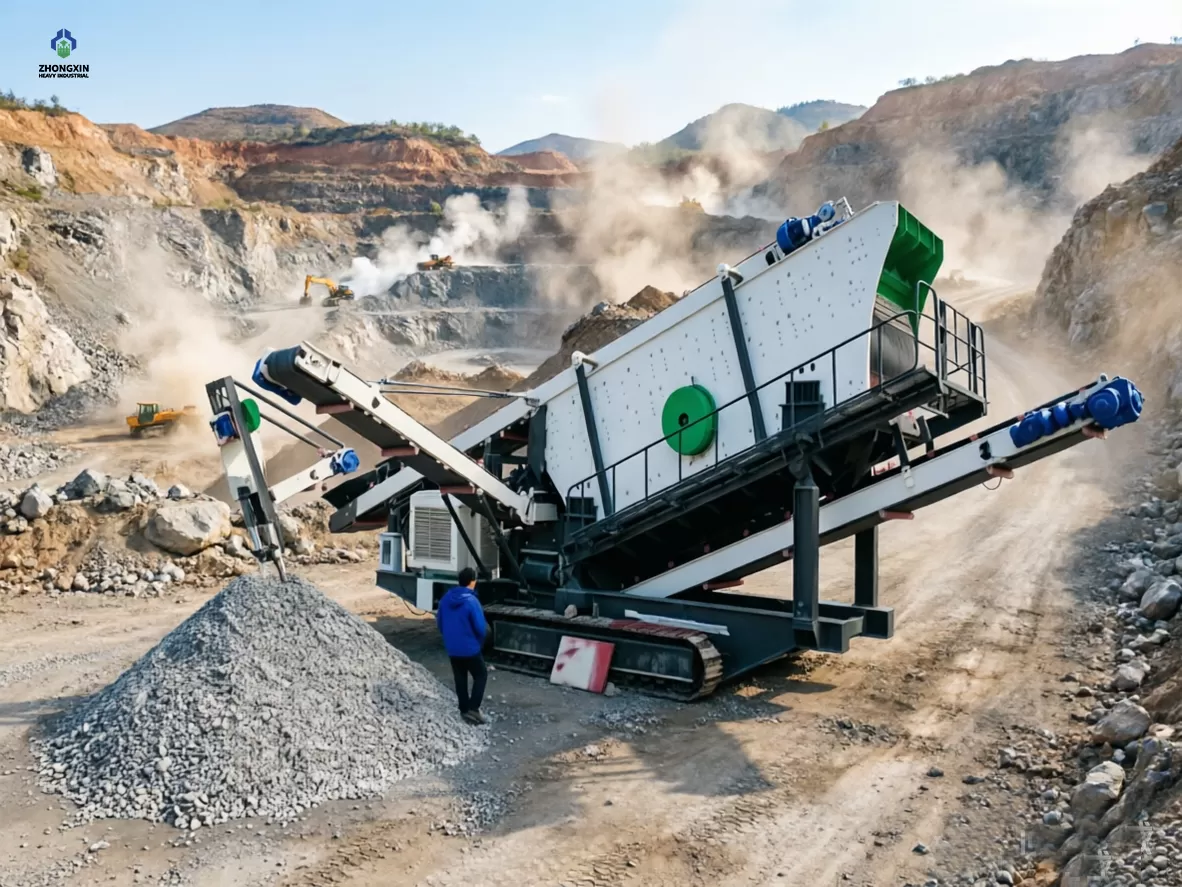

Industrial manufacturing
