Trituradora de mandíbula

La trituradora / chancadora de mandíbula serie PE es la solución líder para la trituración primaria de rocas de gran dureza y minerales en proyectos mineros y de construcción. Diseñada para procesar bloques de gran tamaño —a diferencia de la serie PEX, especializada en trituración secundaria y fina—, esta máquina destaca por su mecanismo de compresión eficiente, estructura robusta de alta resistencia y bajo costo de mantenimiento. Ya sea como equipo independiente o integrado en plantas de chancado y producción de arena, garantiza máxima productividad, repuestos de fácil reemplazo y mínimo tiempo de inactividad (downtime).

Whatsapp/Wechat:
+86-13676922906
  • WhatsAppWhatsApp
  • WeChatWeChat
Deja un mensaje Chat en linea
15s Quick consultation
1h Technical guidance
32h Quotation + drawing
365d Exclusive customer service

Chancadora de Quijada para Minería y Canteras: Máxima Productividad con Granulometría Ajustable

La trituradora (chancadora) de mandíbula de la serie PE es un equipo indispensable en minería y construcción, ideal tanto para operar de forma independiente como para integrarse en líneas de procesamiento mineral y fabricación de arena. Diseñada para la trituración primaria de materiales de gran tamaño (mientras que la serie PEX se enfoca en la etapa secundaria y fina), su mecanismo de funcionamiento comprime y fractura la roca de manera eficiente hasta descargarla por gravedad. Destaca por su estructura extremadamente robusta, funcionamiento confiable y un mantenimiento sencillo, permitiendo procesar materiales de alta dureza con un mínimo tiempo de inactividad y garantizando una excelente rentabilidad en cualquier escala de operación.

Cuerpo principal de acero fundido de la trituradora de mandíbula en ensamblaje

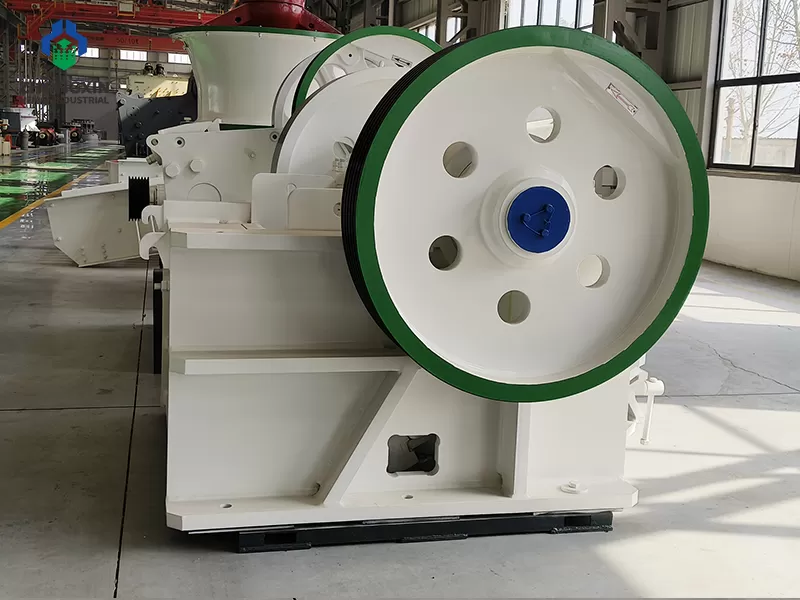

Sistema de ajuste de la abertura de descarga en chancadora de mandíbula
Placa de articulación y resorte de tensión de trituradora de mandíbula

Trituradora / Chancadora de Mandíbula: Alta Capacidad, Máxima Resistencia y Rendimiento Superior.

1. Alta Relación de Trituración y Granulometría Uniforme

Ofrece una excepcional capacidad de reducción de tamaño desde la primera etapa, garantizando una salida de material homogénea y de alta calidad. Su diseño optimizado maximiza la eficiencia de alimentación y asegura un rendimiento constante en minería, canteras y plantas de agregados.

2. Ajuste de Descarga Confiable mediante Calzos (Shim-Type)

Incorpora un sistema de regulación de la abertura de descarga (CSS) ágil, seguro y de amplio rango. Esto permite adaptar rápidamente el equipo a diferentes exigencias de granulometría y compensar el desgaste de las placas sin interrumpir el ritmo de producción.

3. Estructura Robusta, Bajo Costo Operativo y Mantenimiento Reducido

Su diseño simplificado y reforzado asegura un menor consumo energético por tonelada y una operación continua. Cuenta con un sistema de lubricación confiable, reemplazo ágil de componentes y bajo nivel de ruido y emisión de polvo, minimizando la carga de mantenimiento.

4. Diseño Optimizado de Mandíbula Móvil y Mayor Vida Útil de Rodamientos

Fabricada en una sola pieza de acero fundido (cast steel) en lugar de estructura soldada, elimina la concentración de tensiones y previene fracturas. Además, su alta precisión de acoplamiento extiende significativamente la vida útil de los rodamientos en condiciones de alta exigencia.


Diseñada para la trituración primaria de rocas duras, ofreciendo alta capacidad, bajo costo operativo y estructura de gran durabilidad.

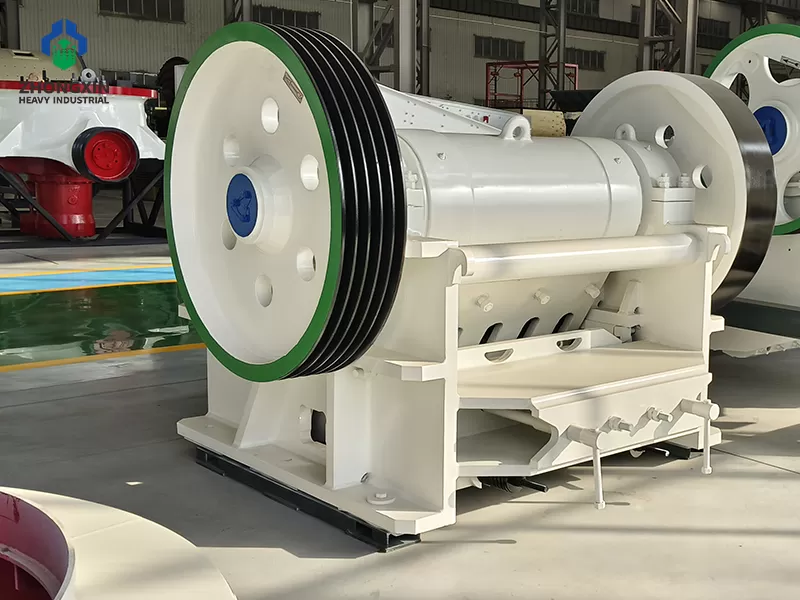

Rodamientos oscilantes de pesada carga para chancadora de mandíbula

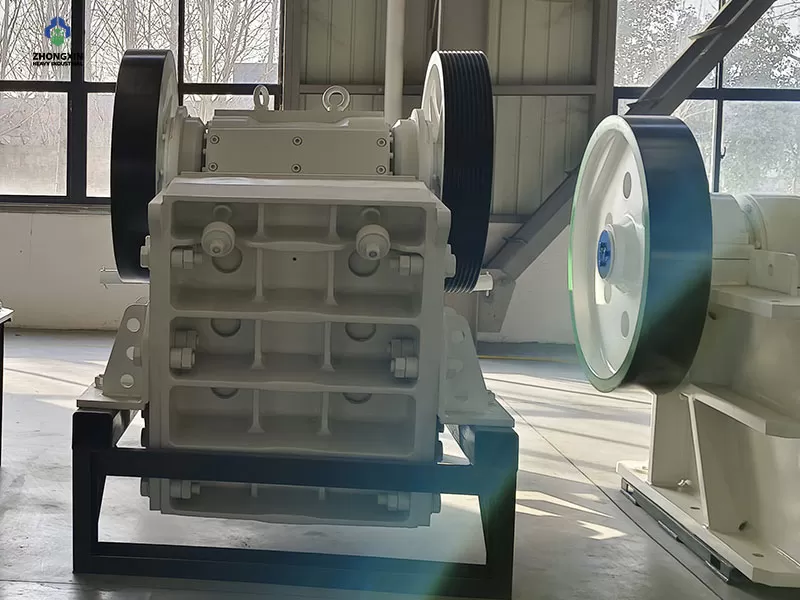

Trituradora de mandíbula de gran capacidad para plantas de cantera

¿Cómo Funciona la Trituradora / Chancadora de Mandíbula?

La trituradora (chancadora) de mandíbula opera mediante un principio de extrusión accionada por manivela, generando un ciclo mecánico periódico y continuo. El motor eléctrico transmite la fuerza a través de correas en V y poleas hacia el eje excéntrico, transformando la rotación en un movimiento oscilante de alto impacto en la mandíbula móvil.

  • Carrera de Compresión (Trituración): Al elevarse la mandíbula móvil impulsada por el eje excéntrico, el ángulo de la placa de codo (toggle plate) aumenta, empujando la mandíbula móvil hacia la mandíbula fija. El material dentro de la cámara queda sometido a tres fuerzas simultáneas: compresión directa, fricción intergranular y cizallamiento ejercido por las placas dentadas, lo que fractura la roca eficientemente cuando la presión supera su resistencia.

  • Carrera de Retorno (Descarga): Al descender la mandíbula móvil, el ángulo de la placa de codo disminuye. El sistema de varilla de tracción y resorte facilita el retroceso de la mandíbula móvil, ampliando la abertura de descarga (CSS) para permitir que el material fragmentado caiga libremente por gravedad.

  • Producción Continua: Este ciclo de avance y retroceso se repite ininterrumpidamente mientras el motor permanece encendido. La entrada constante de material por la parte superior garantiza una trituración primaria de alta capacidad, estable y sin interrupciones.

Línea de ensamblaje de chancadoras de mandíbula para minería

Ficha Técnica - Trituradora / Chancadora de Mandíbula

*La capacidad de producción variará en función de los distintos materiales, tamaño de alimentación y otros factores.

ModeloTamaño de
alimentación
(mm)		Tamaño de
alimentación
máx.
(mm)		Tamaño del rango
de descarga
(mm)		Capacidad
(t/h)		Potencia del motor
(kw)		Peso (t)Dimensión global
(LxWxH)(mm)
PE250×400250×40021020-605-20152.81180×1087×1245
PE400×600400×60034040-10016-60306.651797×1716×1581
PE500×750500×75042550-10040-1105511.732119×1918×2046
PE600×900600×90050075-16064-1287515.332309×2028×2368
PE750×1060750×106063080-14051-208110272776×2585×2760
PE870×1060870×1060740170-270180-36011031.222990×2416×2893
PE900×1200900×120078095-225350-450132403371×2750×3250
PE1000×12001000×1200850195-280280-550132413440×2750×3250
PE1200×15001200×15001020150-300400-80022089.54930×3334×4057
PE1300×16001300×16001100130-280800-9503151024380×3397×4440
PE1500×18001500×18001200220-350450-1000355124.45370×3853×4646
PEX-150×750150×75012018-488-25153.51252×1593×1025
PEX-250×750250×75021020-5013-35304.961435×1832×1715
PEX-250×1000250×100021025-6016-52306.51706×1964×1380
PEX-250×1200250×120021025-6020-61378.81700×2132×1450
PEX-300×1300300×130025020-9025-957512.62026×2320×1723

Equipos Relacionados y Soluciones Complementarias

Más >

Explore nuestra línea completa de chancadoras, zarandas vibratorias y equipos mineros diseñados para trabajar en circuito cerrado y maximizar la productividad de su planta.

Proyectos de Chancado y Producción de Agregados

Más >

Descubra nuestras líneas completas de chancado primario, secundario y fabricación de arena artificial operando en campo con rendimientos desde 100 TPH hasta 800 TPH.

Planta de Chancado de Dolomita 250-350 TPH
Planta de Chancado de Dolomita 250-350 TPH
Planta de Chancado de Piedra de Montaña y Producción de Agregados de 1200 TPH
Planta de Chancado de Piedra de Montaña y Producción de Agregados de 1200 TPH
Planta de Trituración de Mineral de Hierro de 300 TPH
Planta de Trituración de Mineral de Hierro de 300 TPH

FAQS

La Serie PE está diseñada para la trituración primaria de rocas de gran tamaño. La Serie PEX se utiliza para la trituración secundaria y fina, ofreciendo un tamaño de salida más reducido.

Es ideal para minería, canteras y plantas de agregados. Se aplica en la trituración de piedra, fabricación de arena, beneficio de minerales y preparación para procesos de molienda.

Funciona por extrusión accionada por un eje excéntrico. La mandíbula móvil comprime la roca contra la mandíbula fija mediante fuerzas de compresión, cizallamiento y fricción, liberando el material por gravedad.

Procesa rocas de gran dureza y materiales altamente abrasivos, tales como granito, basalto, mineral de hierro, cuarzo y caliza.

Sí. Puede trabajar como equipo independiente o integrarse fácilmente en plantas completas de chancado, procesamiento de minerales y líneas de producción de arena

El tamaño se regula ajustando la abertura de descarga (CSS) entre las mandíbulas. Esto permite obtener la granulometría exacta requerida para la siguiente etapa.

Ofrece bajo costo operativo, menor consumo de energía y fácil reemplazo de repuestos. Su estructura robusta reduce las averías y minimiza el tiempo de inactividad (downtime).

Las placas de mandíbula (fija y móvil) fabricadas en acero al manganeso, los pernos de fijación y las placas de codo (toggle plates). Todas son de fácil acceso y cambio rápido.
