Trituradora de impacto de eje vertical serie VSI

✔ Configuración: Piedra contra Piedra / Piedra contra Yunque.✔ Aplicación: Canteras, Minería y Plantas de Concreto.✔ Rendimiento: Bajo Consumo de Energía y Mayor Tasa de Reducción.✔ Venta Directa: Calidad OEM Garantizada de Fábrica.

Tecnología Avanzada para la Producción de Arena Artificial y Agregados Cúbicos,Diseñada para ofrecer máxima eficiencia en el modelado de partículas y trituración fina, la trituradora de impacto de eje vertical VSI de Zhongxin Heavy Industry es la solución líder para optimizar el rendimiento operativos en plantas de agregados.

Whatsapp/Wechat:
+86-13676922906
  • WhatsAppWhatsApp
  • WeChatWeChat
Deja un mensaje Chat en linea
15s Quick consultation
1h Technical guidance
32h Quotation + drawing
365d Exclusive customer service

Descripción General: Trituradora de Impacto VSI para Arena de Alta Calidad

La trituradora de impacto de eje vertical VSI es un equipo de trituración de tercera generación desarrollado para responder a las exigencias de alta calidad en la producción de arena manufacturada y agregados cúbicos. Mediante una aceleración de alta velocidad en su rotor central, la máquina proyecta el material logrando un proceso de fragmentación intensivo y uniforme. Su diseño modular permite alternar entre las cámaras de trituración "Piedra contra Piedra" (para materiales altamente abrasivos) y "Piedra contra Yunque" (para alta tasa de reducción), convirtiéndola en la opción idónea para plantas de cantera y minería en toda Latinoamérica.

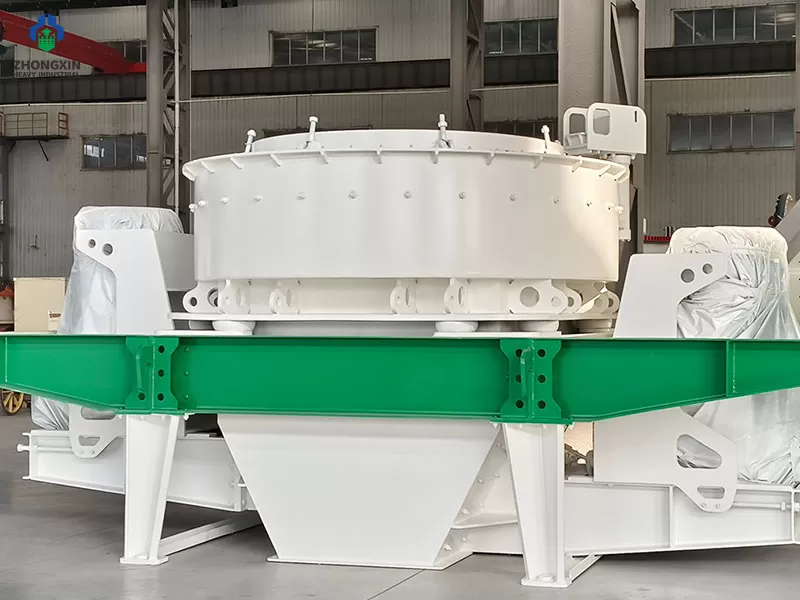

Trituradora VSI de impacto de eje vertical exhibida en taller de ensamblaje

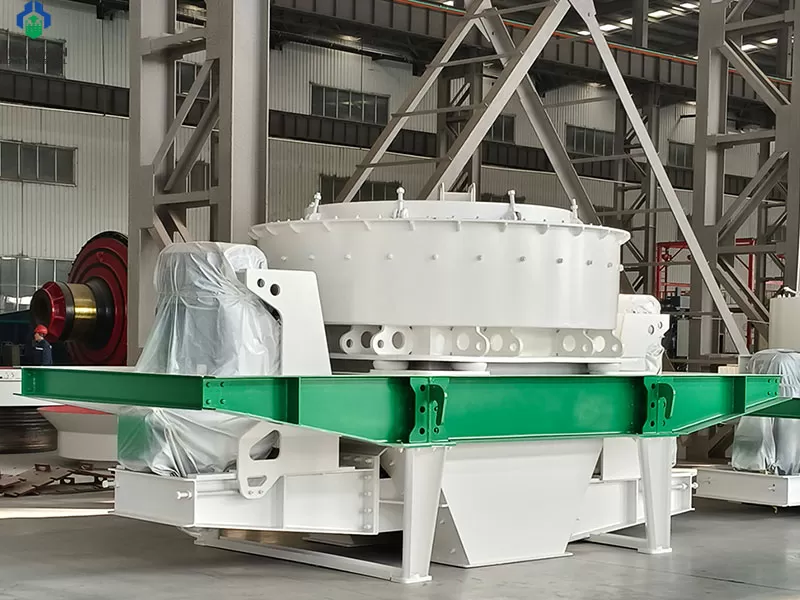

Chancadora VSI con pintura de proteccion anticorrosiva terminada en fabrica

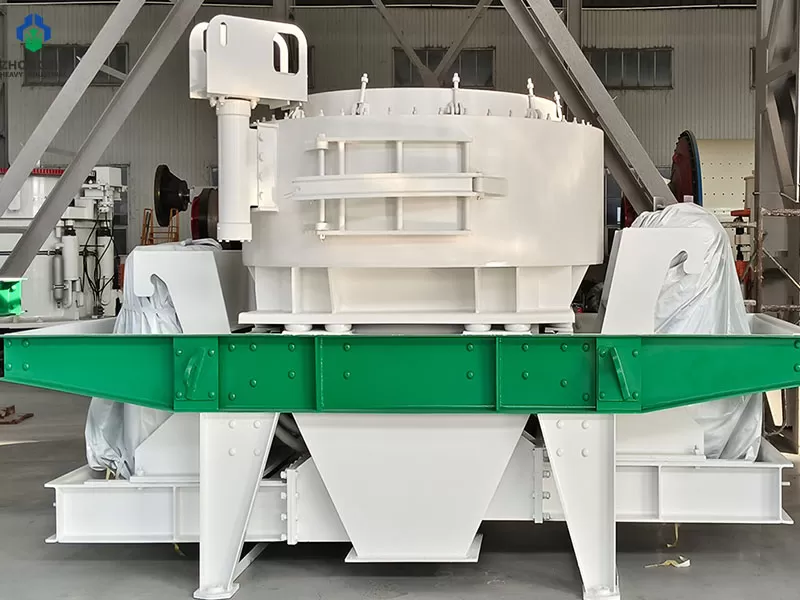

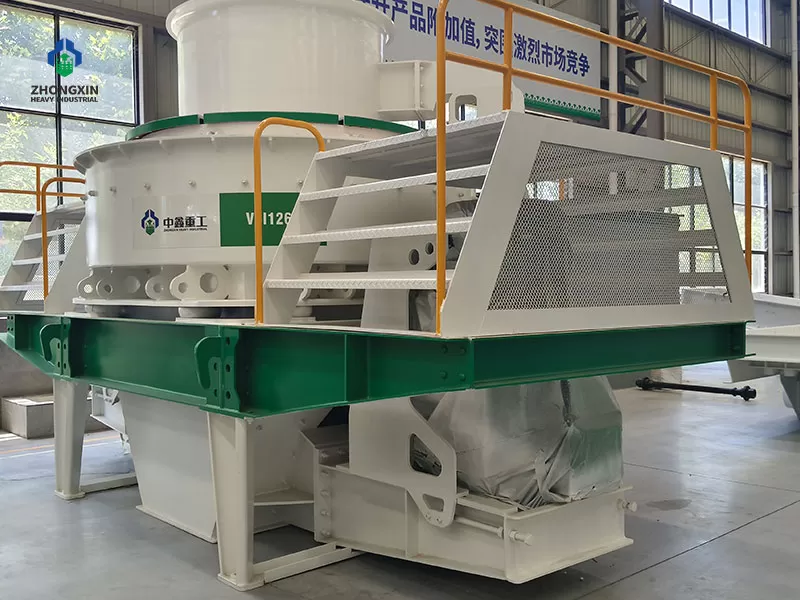

Vista lateral de la maquina fabricadora de arena VSI con base reforzada

Ventajas Competitivas y Eficiencia Operativa de la Chancadora VSI

Estructura de Rotor de Alta Eficiencia: Optimizado dinámicamente para incrementar el paso del material, reduciendo la resistencia al flujo y disminuyendo el consumo energético hasta en un 20%.

Eje Principal y Rodamientos de Alta Precisión: Fabricados con acero forjado de alta resistencia e inspeccionados por ultrasonido, garantizando máxima estabilidad estructural y concentricidad en operaciones continuas.

Componentes de Desgaste de Larga Duración: Puntas de rotor y placas de impacto fabricadas con aleaciones especiales de alto cromo y wolframio, extendiendo la vida útil de los insumos operativos.

Sistema de Lubricación por Aceite Fino Automático: Estación de bombeo dual que monitorea en tiempo real la temperatura y presión del lubricante, protegiendo integralmente la caja de rodamientos.

Mecanismo de Apertura Hidráulica: Diseñado para facilitar la inspección del interior de la cámara y agilizar el reemplazo de repuestos, reduciendo drásticamente los tiempos de parada en planta.

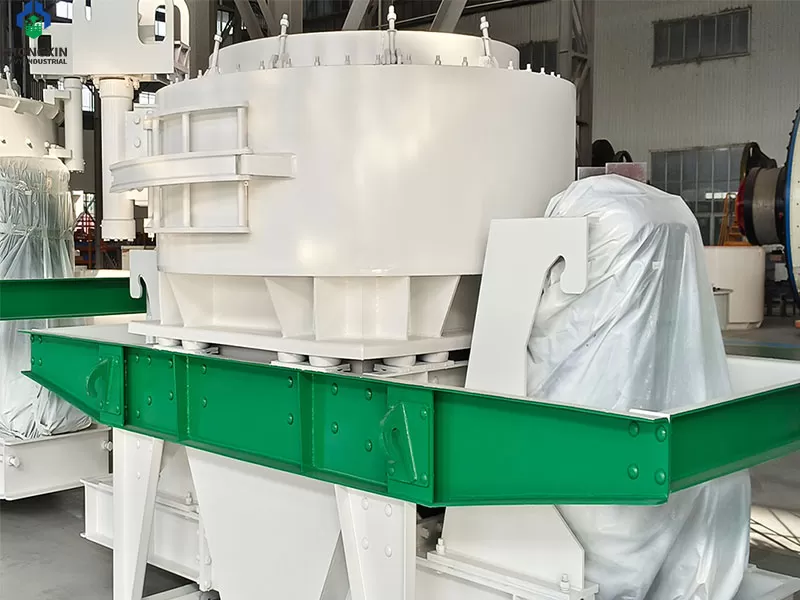

Rotor tridimensional de 3 aperturas de alta eficiencia para trituradora VSI

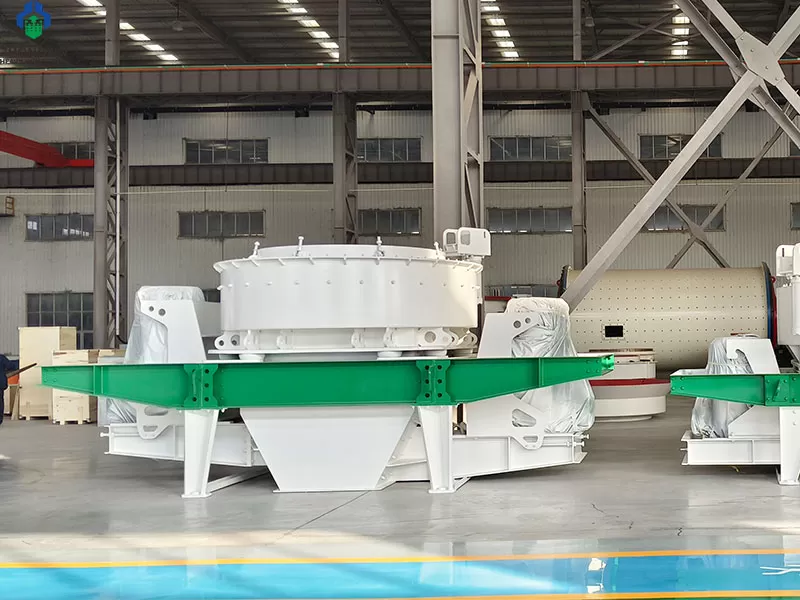

Detalle del sistema de elevacion e inspeccion hidraulica en chancadora VSI

Principio de Funcionamiento y Tecnología de Trituración Piedra contra Piedra

El material ingresa de forma continua por la tolva superior y el distribuidor central lo divide en dos flujos estratégicos: una parte desciende en cascada uniforme alrededor de la cámara y la otra entra al rotor de alta velocidad, donde es acelerado centrífugamente a más de 60 m/s y proyectado hacia la cámara de trituración.


Al colisionar violentamente contra la roca en caída libre o contra los revestimientos periféricos (tecnología piedra contra piedra / piedra contra yunque), el material se fragmenta a lo largo de sus líneas de debilidad y vetas naturales. Este proceso de impacto cinético de alta energía y fricción continua elimina de manera efectiva los bordes afilados y las microgrietas internas, garantizando la producción de agregados cúbicos de alta uniformidad y excelente resistencia ideal para la fabricación de arena artificial de calidad superior. Asimismo, el equipo aprovecha la turbulencia del flujo de aire interno para crear un circuito aerodinámico cerrado que reduce drásticamente la emisión de polvo al exterior durante la operación continua.

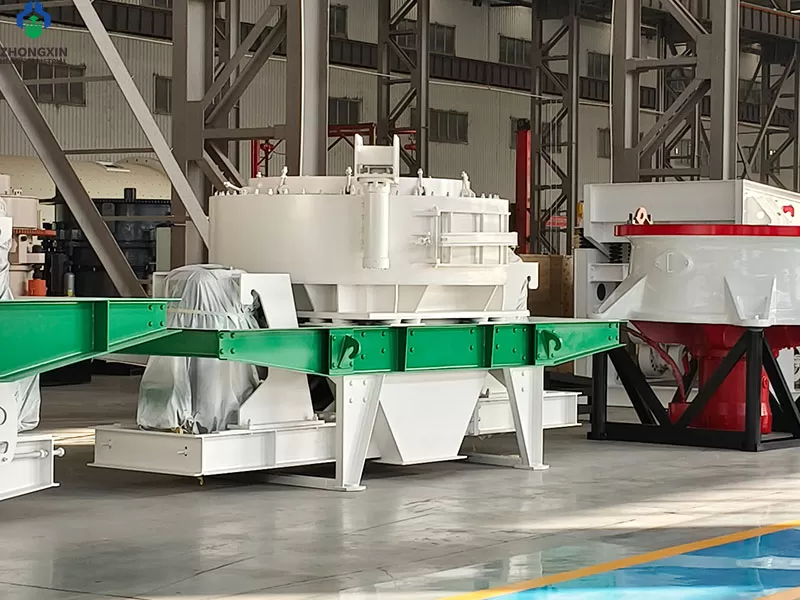

Trituradora de impacto VSI de alta capacidad certificada para exportacion

Especificaciones Técnicas y Capacidad de Producción de la Chancadora VSI

*La capacidad de producción variará en función de los distintos materiales, tamaño de alimentación y otros factores.


Modelo		Capacidad (T/H)El tamaño
máximo de
Alimentación
(mm)		Velocidad
（r/min）		Doble
potencia
del
motor
（kW）		Dimensión
L×W×H
(MM)
Peso (t)		Estación de lubricación
Doble
motor
de
bomba
de
aceite
（kW）		SeguridadSobre
dimensión
L×W×H(mm)		Potencia del
calentador del
Tanque
（kW）
Alimentación
circundante
y alimentación central		Alimentación
central
completa		Piedra
blanda		Material duro
VSI7611120-18060-90≤35≤301700-
1930		2X554100x2250
x2315		8


2X0.55		Una bomba de
aceite doble
funciona una
por una, y la
bomba de aceite en            espera se
enciende
automáticamente cuando el flujo
es bajo.
Alta temperatura del aceite, apagado            automático sin retorno de
aceite, el
enfriador de aire reduce la
temperatura del
aceite, el
calentador
calienta            la
temperatura del
aceite en
invierno.


1200X790
X 1120


2
VSI8518200-260100-130≤40≤351520-
1690		2X904160x2300
x2476		12
VSI9526300-380150-190≤45≤401360-
1510		2X1324540x2500
x2911		13
VSI1140450-520225-260≤50≤451180-
1300		2X2005000x2716
x3117		18.5
VSI1145500-640250-360≤50≤451200-
1390		2X2205450x2900
x3300		19.5
VSI1150413-663344-368≤50≤451200-
1390		2X2505450×2900
×3365		19.8
VSI1263545-583454-486≤60≤50900-
1150		2X3155700x2980
x3530		19

Equipos Relacionados y Soluciones Complementarias

Más >

Explore nuestra línea completa de chancadoras, zarandas vibratorias y equipos mineros diseñados para trabajar en circuito cerrado y maximizar la productividad de su planta.

Proyectos de Chancado y Producción de Agregados

Más >

Descubra nuestras líneas completas de chancado primario, secundario y fabricación de arena artificial operando en campo con rendimientos desde 100 TPH hasta 800 TPH.

Planta Chancadora de Granito de 250 TPH en Etiopía
Planta Chancadora de Granito de 250 TPH en Etiopía
Planta de Trituración de Mineral de Hierro de 300 TPH
Planta de Trituración de Mineral de Hierro de 300 TPH
Planta de Trituración de Piedra Caliza de 300 TPH
Planta de Trituración de Piedra Caliza de 300 TPH

FAQS

Se utiliza principalmente para la fabricación de arena artificial de alta calidad, la remodelación de agregados cúbicos para concreto y la trituración fina de minerales en canteras y plantas concentradoras.

El modo "Piedra contra Piedra" reduce el desgaste de las piezas metálicas al impactar roca contra roca, ideal para materiales abrasivos; el modo "Piedra contra Yunque" ofrece mayor tasa de reducción para materiales de abrasividad media.

Al producir agregados de forma cúbica sin bordes elongados, se mejora la trabajabilidad y compactación del concreto, reduciendo el consumo de cemento y agua en la mezcla.

Es adecuada para procesar una amplia variedad de materiales, como granito, basalto, cuarzo, río de grava, caliza, mineral de hierro y residuos de construcción.

El tamaño de salida se regula ajustando la velocidad de rotación del rotor (RPM), variando la proporción de alimentación en cascada y utilizando una criba vibratoria en circuito cerrado.

Las piezas de mayor consumo son las puntas del rotor, las placas de distribución, los tubos de alimentación, los protectores de la cámara y las placas de impacto de alto cromo.

Requiere la inspección del sistema de lubricación por aceite fino, verificación continua de la temperatura de operación y el reemplazo de sellos según las horas de trabajo acumuladas.
