Trituradora Giratoria Serie PXH

Ajuste de Descarga (CSS): Hidráulico Automatizado (Hydroset).

Aplicaciones Principales: Cobre, Hierro, Granito y Basalto.

Solución de trituración primaria de gran capacidad para minería pesada y roca dura. Diseñada para ofrecer máxima producción continua, alto radio de reducción y mínimo costo por tonelada en proyectos de cobre, hierro y canteras en Latinoamérica.

Whatsapp/Wechat:
+86-13676922906
  • WhatsAppWhatsApp
  • WeChatWeChat
Deja un mensaje Chat en linea
15s Quick consultation
1h Technical guidance
32h Quotation + drawing
365d Exclusive customer service

Trituradora Giratoria Primaria Serie PXH: Potencia y Rendimiento Minero

Nuestra serie de trituradoras giratorias primarias se encuentra a la vanguardia de la tecnología de trituración a gran escala. Diseñada para los entornos de minería y canteras más exigentes, esta chancadora giratoria de servicio pesado se consolida como la máquina primaria definitiva para el procesamiento de minerales.

Combina una geometría única en la cámara de trituración con una cinemática de alta eficiencia para ofrecer un rendimiento continuo y de gran capacidad de procesamiento (TPH). Si está comparando una trituradora de piedra tradicional para requerimientos de producción masivos, nuestra chancadora giratoria para minería proporciona el equilibrio perfecto entre volumen de producción, menores costos operativos y una extrema confiabilidad en obra.

Gyratory rock crusher displayed in production workshop with robust structure and advanced manufacturing quality

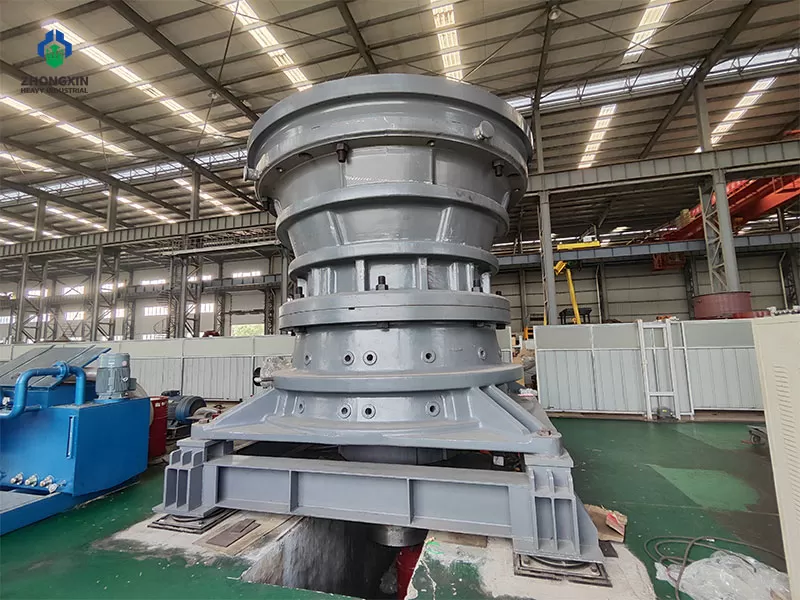

Primary gyratory crusher equipment assembled in factory for high-capacity ore and hard rock crushing

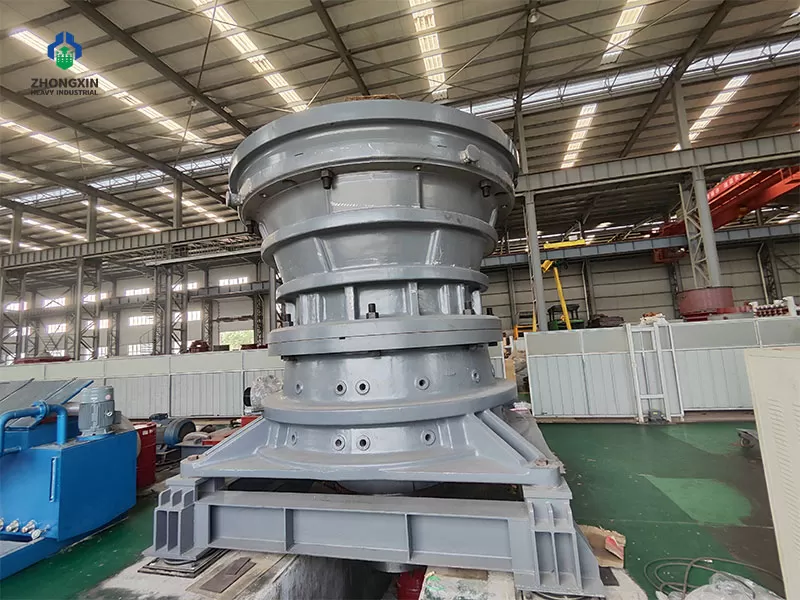

Gyratory cone crusher manufactured for primary crushing operations in mining and aggregate processing plants

Características Principales y Ventajas Tecnológicas

Tecnología Avanzada y Cámara de Alta Eficiencia: Integrada con tecnologías de nivel internacional, cuenta con un diseño de cámara de trituración de gran inclinación, lo que incrementa significativamente el tamaño máximo de alimentación y la capacidad de producción de la chancadora giratoria.

Mantenimiento Ágil y Sencillo: Permite el reemplazo de bujes sin necesidad de desmontar la cruceta superior (crossbeam), simplificando el proceso de mantenimiento y reduciendo los tiempos de parada y costos operativos.

Estructura Ultra Robusta: Adopta un diseño de eje principal y cono integrado, combinado con un bastidor superpesado de alta resistencia, lo que eleva drásticamente la durabilidad general del equipo y prolonga su vida útil en minería pesada.

Operación Estable y Eficiente: Su diseño equilibrado optimiza la estabilidad operativa de la trituradora giratoria, reduciendo las vibraciones en trabajo continuo y minimizando la tasa de fallas.

Control Inteligente Automatizado: Configurada con un sistema de control automático e inteligente que garantiza un proceso de producción más confiable, adaptándose perfectamente a las exigencias de operaciones mineras a gran escala.

Aplicaciones: Procesamiento de Roca Dura y Minería Pesada (Aplicaciones)

Como un equipo fundamental en la trituración primaria de piedra, esta serie destaca en proyectos globales de trituración de roca dura. Ya sea procesando basalto, granito, mineral de hierro o mineral de cobre, esta chancadora para minería maneja materiales de alta dureza con total facilidad. A diferencia de una trituradora de piedra tradicional, nuestra trituradora giratoria primaria reduce el desgaste de los revestimientos (liners) mientras mantiene una relación de reducción óptima, siendo reconocida por operadores mineros en Latinoamérica como la mejor solución para plantas concentradoras y canteras de gran escala.

Venta Directa de Fábrica y Contacto (Factory Direct & Inquiry)

¿Busca una trituradora de piedra en venta confiable directamente de un fabricante experimentado? Como uno de los principales proveedores de chancadoras giratorias primarias, en Jiaozuo Zhongxin Heavy Industry ofrecemos configuraciones personalizadas para adaptarnos al diseño específico de su planta. Nuestras máquinas de trituración se fabrican bajo estrictos estándares de ingeniería en nuestros talleres propios, garantizando la máxima calidad al mejor costo directo de fábrica. ¡Contáctenos para recibir un presupuesto personalizado!

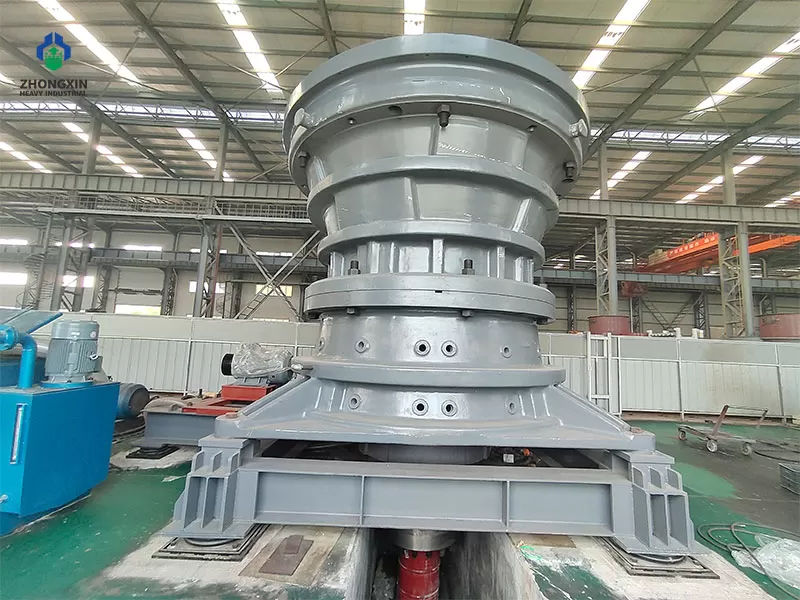

Professional gyratory crusher supplier producing durable crushing equipment for global mining projects

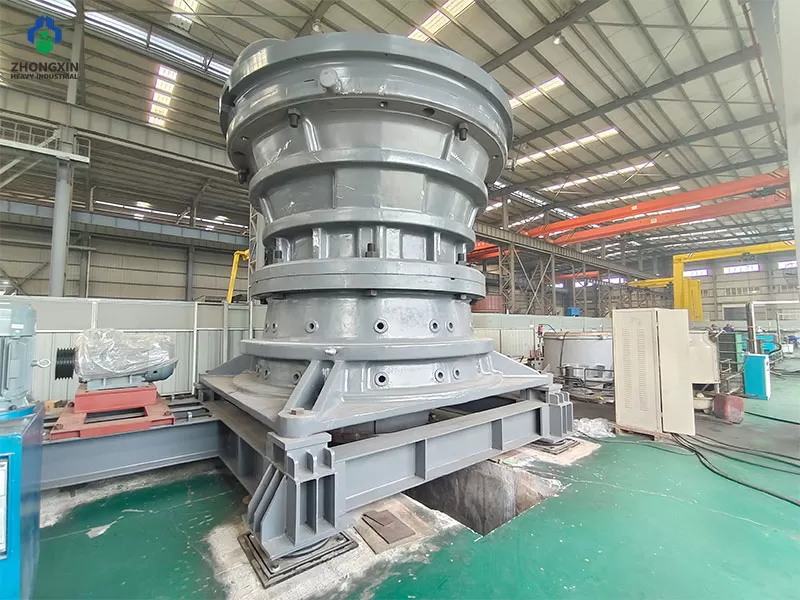

Large-scale primary gyratory crushers manufactured in factory workshop before delivery and installation

Principio de Funcionamiento y Geometría de la Cámara

La cámara de trituración de una trituradora giratoria es un espacio anular de sección transversal trapezoidal, formado por el revestimiento del cono móvil (manto) y el revestimiento del cono fijo (cóncavo). Su geometría está determinada directamente por el diseño superficial de ambos revestimientos. La forma de la cámara influye de manera decisiva en la productividad del equipo, el consumo específico de energía, la distribución granulométrica del producto, la vida útil de los revestimientos y las dimensiones estructurales de la chancadora. Por ello, un diseño óptimo de la cámara resulta fundamental para garantizar un rendimiento superior.

Al ingresar a la cámara de trituración, el material desciende de forma continua hacia la boca de descarga a medida que es fragmentado, para finalmente ser evacuado del sistema. A medida que los bloques de mayor tamaño se reducen a fragmentos más pequeños, el volumen suelto del material incrementa gradualmente de arriba hacia abajo, mientras que el ancho de la sección transversal de la cámara disminuye de forma progresiva. Esto reduce los espacios vacíos entre las rocas, provocando un aumento gradual en el grado de compactación del material a lo largo del trayecto de trituración, logrando una reducción de tamaño altamente eficiente.

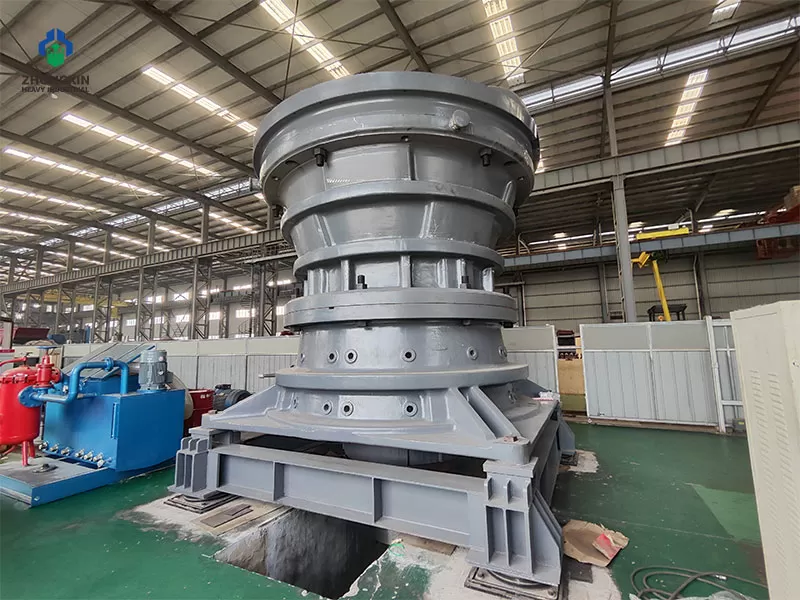

Industrial gyratory crusher machine inspection in workshop for reliable primary crushing performance

Tabla de Datos Técnicos | Chancadora Giratoria Serie PXH

*La capacidad de producción variará en función de los distintos materiales, tamaño de alimentación y otros factores.

Modelo

Feeding size

mm(in)

Pinion

RPM

Power

kW（HP）

125mm

(5.0’’)

140mm

(5.5")

150mm

(6.0’’)

165mm

(6.5’’)

175mm

(7.0’’)

190mm

(7.5’’)

200mm

(8.0’’)

215mm

(8.5’’)

230mm

(9.0’’)

240mm

(9.5’’)

250mm

(10.0’’)



42-65



1065

(42)



600



375

(500)



—



2010

(2220)



2335

(2575)



2515

(2775)



2870

(3165)



—



—



—



—



—



—



50-65



1270

(50)



600



375

(500)



—



—



2395

(2645)



2780

(3065)



2935

(3240)



—



—



—



—



—



—



54-75



1370

(54)



600



450

(600)



—



—



2885

(3185)



2985

(3295)



3145

(3470)



3335

(3680)



3485

(3845)



—



—



—



—



62-75



1575

(62)



600



450

(600)



—



—



2890

(3190)



3615

(3985)



3815

(4210)



4205

(4640)



4330

(4775)



—



—



—



—



60-89



1525

(60)



600



600

(800)



—



—



—



4195

(4625)



4540

(5005)



5080

(5600)



5295

(5840)



5530

(6100)



5805

(6400)



—



—



60-110E



1525

(60)



600



1200

(1600)



—



—



—



—



5535

(6100)



6945

(7655)



7335

(8085)



7570

(8345)



8280

(9130)



8595

(9475)



8890

(9800)


Equipos Relacionados y Soluciones Complementarias

Más >

Explore nuestra línea completa de chancadoras, zarandas vibratorias y equipos mineros diseñados para trabajar en circuito cerrado y maximizar la productividad de su planta.

Proyectos de Chancado y Producción de Agregados

Más >

Descubra nuestras líneas completas de chancado primario, secundario y fabricación de arena artificial operando en campo con rendimientos desde 100 TPH hasta 800 TPH.

Planta de Chancado de Dolomita 250-350 TPH
Planta de Chancado de Dolomita 250-350 TPH
Planta de Trituración de Piedra Caliza de 300 TPH
Planta de Trituración de Piedra Caliza de 300 TPH
Caso de Éxito: Planta de Trituración de Bauxita de 150-200 TPH para Proyectos Mineros Globales
Caso de Éxito: Planta de Trituración de Bauxita de 150-200 TPH para Proyectos Mineros Globales

FAQS

La trituradora giratoria primaria está diseñada para operaciones mineras y canteras de gran escala que requieren una capacidad de procesamiento continua y masiva (generalmente más de 1,000–8,000+ TPH). A diferencia de una chancadora de mandíbula, la trituradora giratoria trabaja de forma continua en una cámara circular, lo que permite recibir descargas directas desde camiones mineros (dumpers) sin necesidad de alimentadores previos en muchos casos, logrando un mayor rendimiento y menor desgaste por tonelada.

Nuestra chancadora giratoria para minería está especialmente diseñada para la trituración primaria de roca dura y extremadamente abrasiva. Procesa eficientemente mineral de cobre, hierro, oro, plata, así como rocas de alta dureza como granito, basalto, cuarzo y taconita, manteniendo un alto radio de reducción y una granulometría de salida uniforme.

La serie PXH abarca varios modelos con capacidades que van desde 2,000 hasta más de 8,000 toneladas por hora (TPH). La capacidad exacta depende del modelo seleccionado, el tamaño máximo de alimentación del mineral, la dureza del material y el ajuste de la abertura de descarga (CSS).

La trituradora giratoria serie PXH cuenta con un sistema de ajuste hidráulico en la parte inferior del eje principal (sistema Hydroset). Este sistema permite regular de manera rápida y precisa la posición vertical del cono móvil para controlar la abertura de descarga, compensar el desgaste de los revestimientos (liners) y ofrecer protección hidráulica contra sobrecargas o paso de inagregables.

El manto (cono móvil) y los cóncavos (cono fijo) están fundidos en aleaciones de acero al manganeso de alta resistencia (como Mn18Cr2 o Mn22Cr2) con adiciones de cromo y molibdeno. Esto garantiza una excelente tenacidad al impacto y una resistencia superior al desgaste abrasivo en operaciones de minería pesada en México, Perú, Chile y Colombia.

No. El diseño optimizado de la trituradora giratoria PXH permite realizar el reemplazo e inspección de los bujes y sellos sin necesidad de desmontar la estructura de la cruceta superior. Esto reduce drásticamente las horas de parada no programada, simplifica las tareas de mantenimiento en mina y disminuye los costos operativos.

La serie PXH incorpora una cámara de trituración de gran inclinación con una boca de alimentación ultra amplia. La geometría optimizada de la cámara, combinada con la alta fuerza del eje principal, permite romper eficientemente los grandes bloques de mineral descargados por los camiones, reduciendo al mínimo los riesgos de atascamiento en la boca de entrada.

Sí. En Jiaozuo Zhongxin Heavy Industry suministramos un catálogo completo de repuestos originales para chancadoras giratorias (manto, cóncavos, bujes de bronce, sellos y componentes hidráulicos). Además, brindamos asistencia técnica remota y presencial para la supervisión de montaje, puesta en marcha y optimización de plantas concentradoras en toda la región latinoamericana.

Personaliza Su Solución de Trituración

Contáctenos rellenando el formulario o por Email: [email protected]

¡Gracias por ponerse en contacto con nosotros!
Para proporcionarle una cotización precisa y una solución técnica detallada, necesitamos algunos datos específicos de su proyecto.
• Tipo de material
¿Qué tipo de piedra, mineral o material necesita procesar? (por ejemplo: granito, basalto, limestone, mineral de hierro, etc.)
• Capacidad de producción
¿Cuántas toneladas por hora (t/h) necesita procesar?
• Especificaciones de tamaño
— Tamaño máximo de alimentación (entrada) — Tamaño final requerido del producto (salida)
• Equipo o proceso de interés
¿Está buscando equipos de trituración, cribado, molienda, beneficio o una línea de producción completa?
Proporcionar estos detalles nos permitirá ofrecerle una solución personalizada y optimizada para sus necesidades específicas.
Información de Contacto
Requisito de Proyecto
Capacidad de producción requerida (t/h):
Tipo de material a procesar:
Detalles del Proyecto

Repuestos de Gran Durabilidad y Mantenimiento de Revestimientos

Suministramos repuestos originales para chancadoras giratorias fabricados con aleaciones de acero al manganeso de alto rendimiento (Mn18Cr2 y Mn22Cr2). Nuestros mantos y cóncavos están diseñados para resistir las condiciones de alta abrasión en minas de cobre, hierro y canteras de roca dura en Latinoamérica, garantizando un ajuste perfecto, mayor vida útil y un reemplazo rápido para reducir los tiempos de parada no programada.

Soporte Técnico en Sitio y Puesta en Marcha

En Jiaozuo Zhongxin Heavy Industry, brindamos asistencia técnica especializada desde la fase de planificación hasta la puesta en marcha de la trituradora giratoria en su planta concentradora. Nuestro equipo de ingenieros ofrece supervisión de montaje en obra, optimización de la cámara de trituración y capacitación técnica para el personal de operación, asegurando el máximo rendimiento de producción en toneladas por hora (TPH).

Inspección, Diagnóstico y Optimización de Planta

Ofrecemos servicios de diagnóstico preventivo y monitoreo para el sistema hidráulico (Hydroset), sistema de lubricación y bujes de bronce de su chancadora giratoria primaria. Ayudamos a los operadores mineros a evaluar el desgaste de las superficies de trituración, ajustar el CSS en tiempo real y optimizar el consumo energético por tonelada de mineral procesado.
