El mineral de hierro es un insumo altamente abrasivo, denso y de gran dureza, por lo que su proceso de reducción de tamaño es uno de los más exigentes en la industria minera y de procesamiento de minerales. Para mantener una producción constante de 300 toneladas por hora (300 TPH), una planta chancadora debe contar con maquinaria pesada de alta resistencia, capaz de soportar intensas cargas mecánicas y reducir los tiempos de parada por mantenimiento.

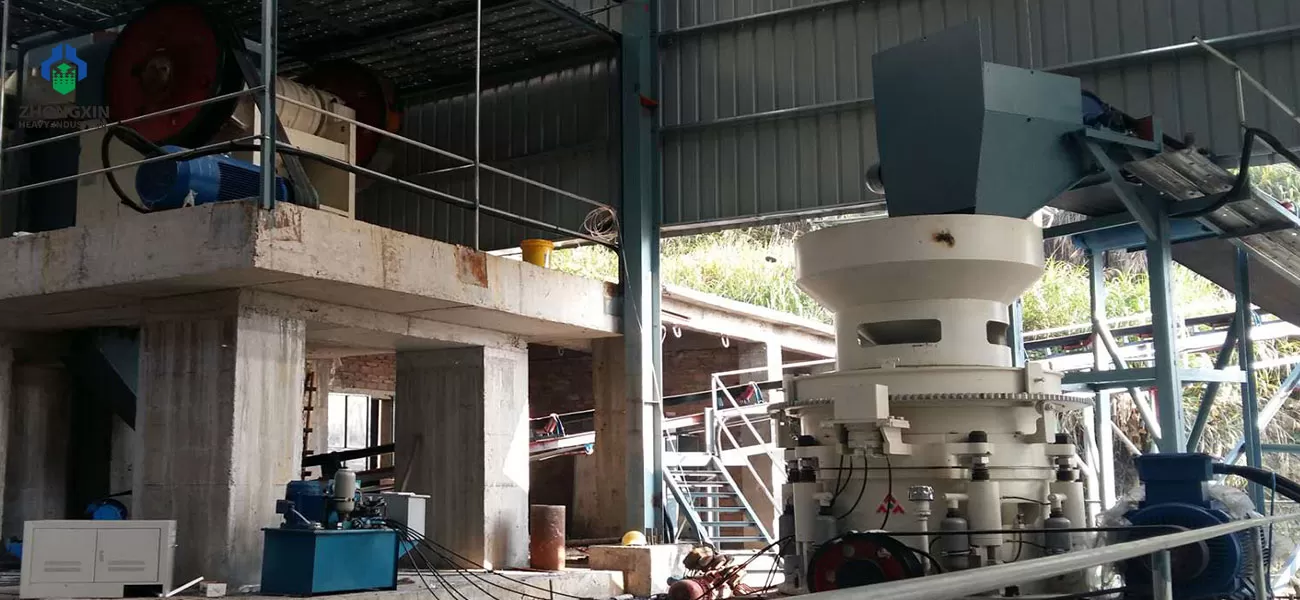

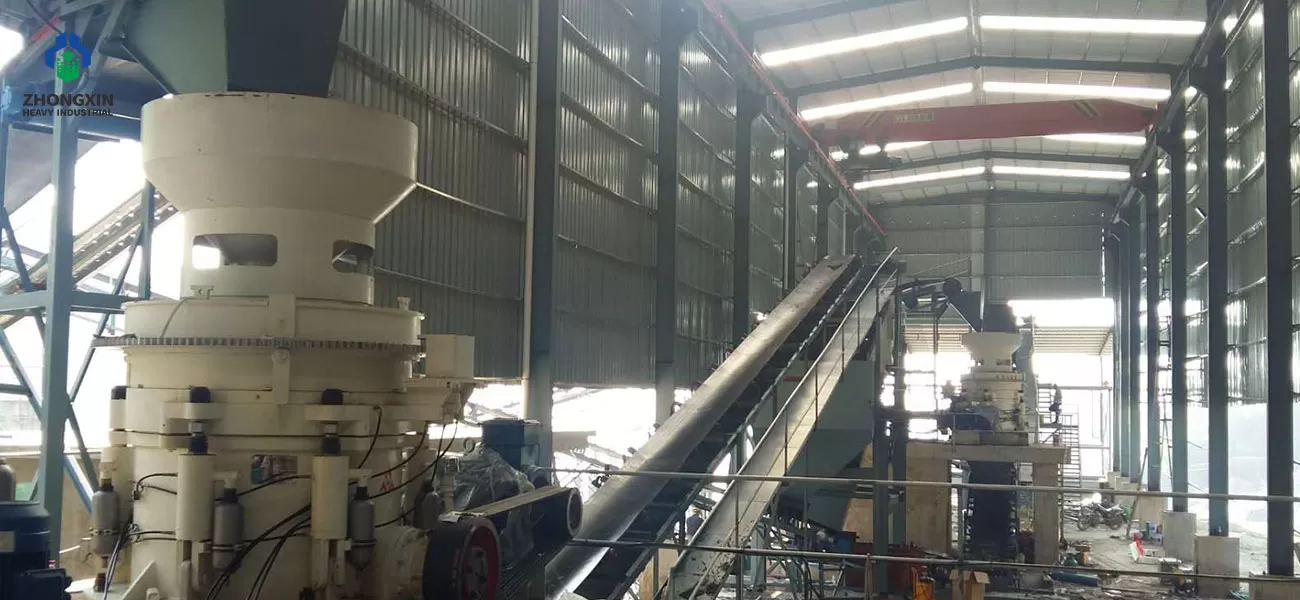

Este estudio de caso presenta una planta de trituración y chancado de mineral de hierro de 300 TPH, diseñada a la medida para operaciones mineras metálicas. Al combinar una chancadora primaria de quijada de uso pesado con una trituradora de cono hidráulica multicilindro de última generación, esta línea garantiza máxima eficiencia energética, bajo consumo de repuestos de desgaste y un tamaño de partícula uniforme para procesos posteriores o venta directa.

Especificaciones Técnicas y Configuración del Equipo

Material procesado: Mineral de hierro de alta dureza y abrasividad (Magnetita, Hematita, etc.)

Capacidad de producción: 300 TPH (Toneladas Por Hora)

Tamaño máximo de alimentación: 500 mm

Tamaño de productos finales: 0–5 mm, 5–9 mm, 9–12 mm

Configuración del equipo principal:

Alimentador Vibratorio ZSW3895: Alimentador pesado tipo grizzly para un flujo constante.

Chancadora de Quijada / Mandíbula PE600×900: Trituradora primaria robusta y confiable.

Trituradora de Cono Hidráulica XHP300: Chancadora secundaria de cono de alta eficiencia para roca dura.

Criba / Zaranda Vibratoria 3YK1860: Clasificación de alta capacidad de 3 cubiertas (decks).

Bandas Transportadoras Reforzadas y Panel de Control Centralizado.

El procesamiento de mineral de hierro requiere un sistema de trituración multietapa sincronizado para optimizar el consumo de energía y extender la vida útil de los revestimientos antidesgaste:

Etapa 1: Chancado Primario Rápido con Chancadora PE600×900

El mineral de hierro bruto (ROM) con un tamaño de alimentación de hasta 500 mm se vierte en el Alimentador Vibratorio ZSW3895. El alimentador separa previamente la tierra y finos, redirigiendo únicamente las rocas de gran tamaño hacia la Chancadora de Quijada PE600×900. Gracias a su cavidad profunda y eje excéntrico reforzado, la trituradora primaria aplica una potente fuerza de compresión para fragmentar el mineral en bloques intermedios fácilmente procesables.

Etapa 2: Chancado Secundario de Alta Eficiencia con Trituradora de Cono XHP300

El mineral fragmentado es conducido mediante fajas transportadoras hacia la Chancadora de Cono Hidráulica XHP300 para la etapa crítica de trituración secundaria. Dado el elevado desgaste que produce el mineral de hierro, los equipos de impacto resultan costosos e ineficientes. La trituradora de cono hidráulica XHP300 utiliza el principio de trituración por laminación interparticular, donde las rocas se trituran entre sí, reduciendo drásticamente el desgaste del manto y cóncava, mientras mantiene una alta capacidad de procesamiento.

Etapa 3: Clasificación Granulométrica con Zaranda Vibratoria 3YK1860

El material proveniente de la chancadora de cono se traslada a la Criba / Zaranda Vibratoria Circular 3YK1860. Esta criba de triple cubierta utiliza un movimiento circular continuo para clasificar el mineral rápidamente:

Los productos que cumplen con las medidas de 0–5 mm, 5–9 mm y 9–12 mm se descargan en sus respectivas acopios o pilas de almacenamiento mediante bandas transportadoras.

El material con sobretamaño (>12 mm) retorna automáticamente a la chancadora de cono XHP300 a través de una faja de recirculación, formando un circuito cerrado de trituración altamente eficiente.

1. Menor Desgaste y OPEX

La minería de hierro requiere un control estricto de los costos en repuestos. Al utilizar aleaciones de acero al alto manganeso en las placas de mandíbula y aprovechar la tecnología de laminación del cono XHP300, esta planta prolonga la vida útil de los consumibles y aumenta la rentabilidad del proyecto.

2.Protección Hidráulica

La chancadora de cono XHP300 incluye un sistema hidráulico automatizado. Si ingresa un objeto no triturable o metales (tramp iron), los cilindros hidráulicos liberan la cavidad de forma instantánea y reajustan la abertura de descarga automáticamente, previniendo fallas graves y reduciendo el trabajo manual.

3. Diseño Compacto

La combinación de la zaranda vibratoria 3YK1860 y el diseño optimizado de las fajas transportadoras permite que toda la planta de 300 TPH ocupe un área reducida. Esto minimiza la inversión en nivelación de terrenos, obras civiles y estructuras metálicas.

4. Clasificación Precisa

La planta está ajustada para obtener productos finales exactos de 0–5 mm, 5–9 mm y 9–12 mm. Esta clasificación precisa garantiza un material listo tanto para su posterior molienda en molinos de bolas como para su despacho directo a fundiciones o puertos marítimos.

Soluciones Llave en Mano (EPC) para la Minería Global

Ofrecemos servicios integrales de ingeniería, procura y construcción (EPC / Turnkey) para proyectos mineros en toda América Latina y el mundo. Desde la caracterización del mineral y diseño del diagrama de flujo (flowchart), hasta la fabricación de maquinaria pesada, instalación en sitio y capacitación de operadores.

¡Solicite su Diagrama de Flujo y Cotización Sin Compromiso!

¿Desea optimizar su mina de hierro con una planta chancadora de 300 TPH confiable y rentable? Contáctenos hoy mismo para recibir un diseño técnico personalizado y precios directos de fábrica para la chancadora PE600×900 y el cono hidráulico XHP300.
