Trituradora de impacto serie PF

Trituradora de Impacto Serie PF para Agregados y Minería

Solución de trituración secundaria de alto rendimiento para la producción de agregados cúbicos de alta precisión y material de construcción.

Forma Cúbica Excelente: Diseñada para ofrecer una granulometría uniforme y sin grietas internas, ideal para concreto de alta resistencia.

Whatsapp/Wechat:
+86-13676922906
  • WhatsAppWhatsApp
  • WeChatWeChat
Deja un mensaje Chat en linea
15s Quick consultation
1h Technical guidance
32h Quotation + drawing
365d Exclusive customer service

Descripción General: Trituradora de Impacto para Trituracion Secundaria y Agregados Cubicos

La trituradora de impacto serie PF de Jiaozuo Zhongxin Heavy Industry es una de las máquinas de trituración secundaria más eficientes y confiables para el procesamiento de minerales y agregados. Utiliza la energía de impacto de alta velocidad para reducir materiales de dureza media y blanda (como caliza, yeso, clinker, concreto reciclado y dolomita) con una resistencia a la compresión de hasta 350 MPa.

Diseñada estructuralmente con múltiples cavidades de trituración y un ajuste hidráulico preciso, la chancadora de impacto PF garantiza un alto coeficiente de reducción y un producto final con excelente forma cúbica, cumpliendo estrictamente con las exigencias para autopistas, vías férreas y proyectos hidroeléctricos en América Latina.

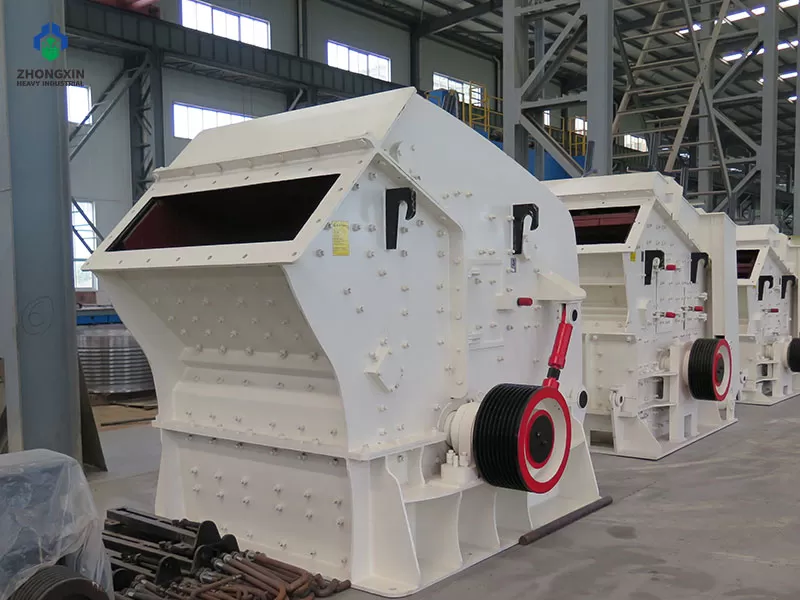

Trituradora de impacto serie PF terminada en taller de Zhongxin Heavy Industry

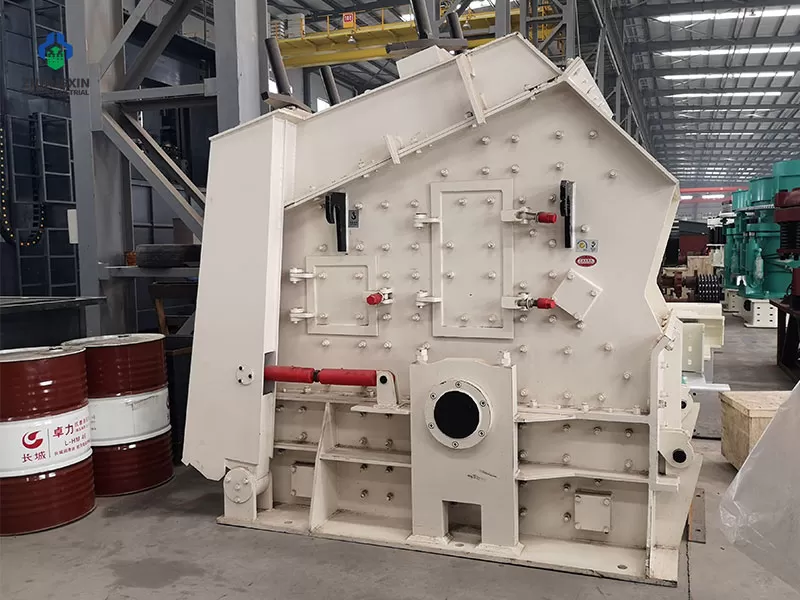

Chancadora de impacto secundaria con apertura hidraulica sobre fondo de taller

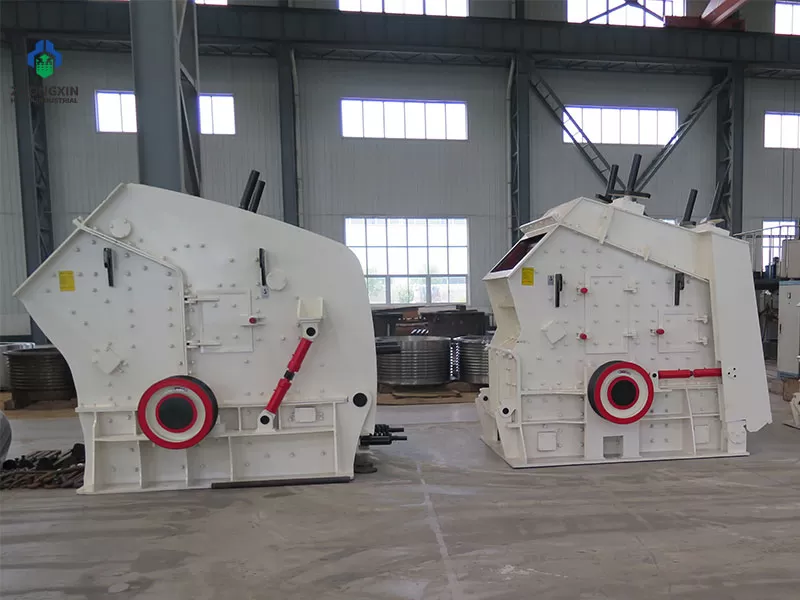

Vista del rotor pesado y martillos de alto cromo para trituradora de impacto

Ventajas Tecnicas y Beneficios de la Trituradora de Impacto PF

Granulometría Cúbica Perfecta: La combinación del rotor y las placas de impacto ajustables permite un control riguroso del tamaño del producto final, reduciendo la presencia de agujas y lajas.

Rotor de Gran Inercia y Alta Estabilidad: Rotor reforzado con análisis de elementos finitos (FEA) que proporciona mayor fuerza de impacto y ahorra consumo de energía eléctrica por tonelada.

Mecanismo de Apertura Hidráulica: Facilita la apertura del bastidor para la inspección rápida y el reemplazo sencillo de los martillos y barras de desgaste.

Fijación Segura de Martillos: Sistema de bloqueo de martillos por cuña que evita el aflojamiento durante operaciones de alto impacto y garantiza la seguridad operativa.

Ajuste Flexible de la Descarga: Apertura ajustable entre las placas de impacto y el rotor para adaptarse a diferentes especificaciones del cliente sin detener la línea por periodos prolongados.

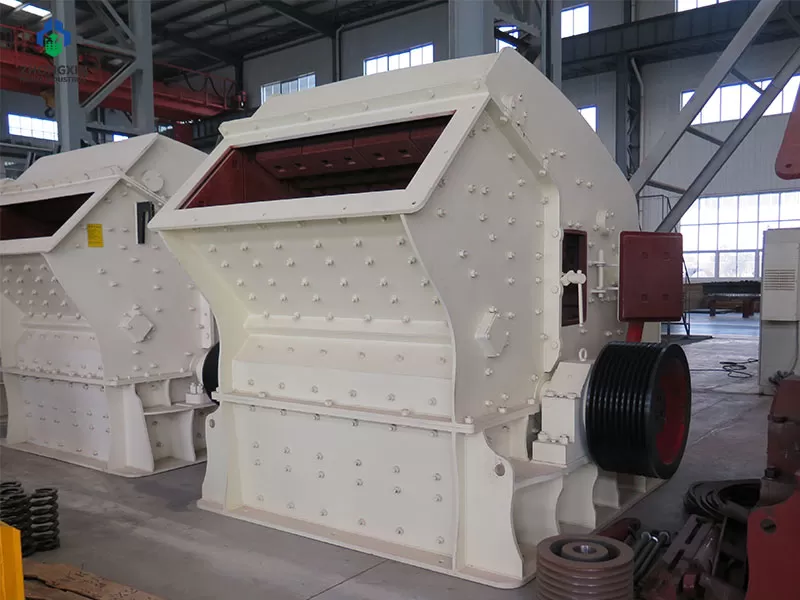

Trituradora de impacto fabricada en fábrica para trituración de piedra

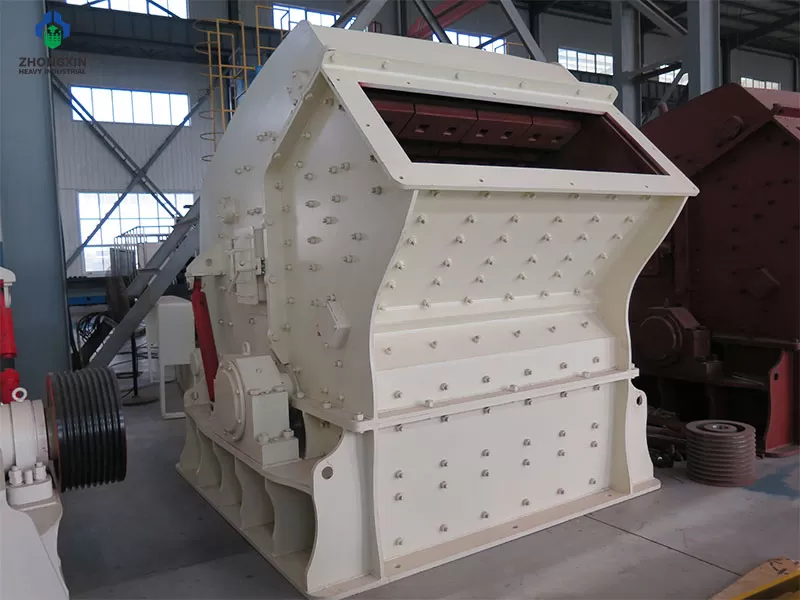

Máquina trituradora de impacto industrial en taller de producción

Principio de Funcionamiento de la Trituradora de Impacto Serie PF

La trituradora de impacto serie PF opera mediante el principio de trituración por impacto repetido y fricción entre rocas:

1.Entrada de Material: Las rocas procedentes de la trituradora primaria (como una chancadora de quijada) se alimentan a la cavidad de trituración.

2.Impacto Inicial del Rotor: Al ingresar, el material es golpeado violentamente por los martillos fijados en el rotor que gira a gran velocidad impulsado por el motor.

3.Rebote y Choque Secundario: El material fragmentado salta lanzado a gran velocidad contra las placas de impacto superiores e inferiores, rompiéndose repetidamente durante el trayecto y al chocar roca contra roca.

4.Descarga del Producto: Una vez que el tamaño del material es inferior a la distancia entre la última placa de impacto y el rotor, cae libremente por la parte inferior de la máquina hacia la zaranda o criba vibratoria.

Vista lateral de chancadora de impacto PF con motor y poleas montadas

Ficha Tecnica y Tabla de Modelos de la Chancadora de Impacto

*La capacidad de producción variará en función de los distintos materiales, tamaño de alimentación y otros factores.

ModeloTamaño del rotor
(mm)		Tamaño de
apertura
(mm)		Máx. tamaño
alimento
(mm)		Capacidad
 (t/h)		Potencia
(kw)		Peso
(t)		Dimensión total
(L*W*H)
mm
PF-10071000*700400*73030030-5037-559.52400×1558×2660
PF-10101000*1050400*108035050-8055-7512.22400×2250×2620
PF-12101250*1050400*108035070-120110-13214.92690×2338×2890
PF-12141250*1400400*1430350110-180132-16018.62690×2688×2890
PF-13151320*1500550*1530500160-250180-26021.33096×3273×2667
PF-13201320*2000860*2030500160-350300-375283096×3560×3185
PF-15201500*2000830*2050700300-500400-45038.63890×3560×3220
PF-20222000*22002360*1350450800-1000710-900834712×3270×4058

Equipos Relacionados y Soluciones Complementarias

Más >

Explore nuestra línea completa de chancadoras, zarandas vibratorias y equipos mineros diseñados para trabajar en circuito cerrado y maximizar la productividad de su planta.

Proyectos de Chancado y Producción de Agregados

Más >

Descubra nuestras líneas completas de chancado primario, secundario y fabricación de arena artificial operando en campo con rendimientos desde 100 TPH hasta 800 TPH.

Caso de Éxito: Planta de Trituración de Bauxita de 150-200 TPH para Proyectos Mineros Globales
Caso de Éxito: Planta de Trituración de Bauxita de 150-200 TPH para Proyectos Mineros Globales
Planta Chancadora de Piedra de 200 TPH en Perú (Planta Fija de 3 Etapas)
Planta Chancadora de Piedra de 200 TPH en Perú (Planta Fija de 3 Etapas)
Caso de Éxito: Planta de Trituración de Canto Rodado y Lavado de Arena de 350 TPH
Caso de Éxito: Planta de Trituración de Canto Rodado y Lavado de Arena de 350 TPH

FAQS

La serie PF es óptima para materiales de dureza media o blanda y poco abrasivos, como caliza, yeso, dolomita, carbón, grava de río no cuarzosa y concreto de reciclaje.

La trituradora de impacto utiliza velocidad e impacto para lograr una excelente forma cúbica en materiales de baja/media abrasividad, mientras que la trituradora de cono utiliza compresión para materiales muy duros y altamente abrasivos (como basalto o granito).

El tamaño del producto se ajusta modificando la distancia de apertura entre los marcos de impacto y el rotor mediante tirantes roscados o sistemas de ajuste hidráulico, además de regular la velocidad de giro del rotor.

Fabricamos nuestros martillos utilizando fundición de aleación de hierro con alto cromo (High Chrome) y tratamiento térmico especial, lo que aumenta sustancialmente su tenacidad y resistencia a la abrasión.

Requiere inspección diaria de la fijación de los martillos, control de desgaste de los revestimientos laterales y placas de impacto, lubricación periódica de las chumaceras de rodamientos y verificación de la tensión de las correas en V.

Sí, los tirantes de las placas de impacto cuentan con un sistema de resortes de amortiguación o alivio que permite que objetos incompresibles (como piezas de hierro) pasen sin dañar el rotor o la estructura.

Dependiendo del modelo específico (desde PF-1007 hasta PF-1520), el tamaño máximo de alimentación varía entre 300 mm y 700 mm.

Ofrecemos diseños estructurales robustos, repuestos con disponibilidad permanente, un costo total de operación reducido por tonelada y soporte técnico especializado adaptado a las condiciones geográficas de LatAm.
