En la producción de agregados para la construcción y en el procesamiento de minerales, las trituradoras de cono desempeñan un papel fundamental en las etapas secundaria y terciaria gracias a su elevada relación de reducción, alta eficiencia y amplia adaptabilidad de materiales.

Actualmente, el mercado ofrece tres configuraciones principales: Trituradoras de cono de resorte, Trituradoras de cono hidráulicas monocilíndricas y Trituradoras de cono hidráulicas multicilíndricas. Estos modelos presentan diferencias significativas en sus principios de funcionamiento, diseño estructural, rendimiento y escenarios de aplicación.

Para ayudar a los operadores de canteras, ingenieros de minas y contratistas a seleccionar el equipo adecuado, Zhongxin Heavy Industry presenta una comparativa técnica detallada en cuanto a estructura principal, ajuste de descarga, protección contra sobrecargas, forma de la partícula y costos de mantenimiento.

1. Estructura Principal y Componentes

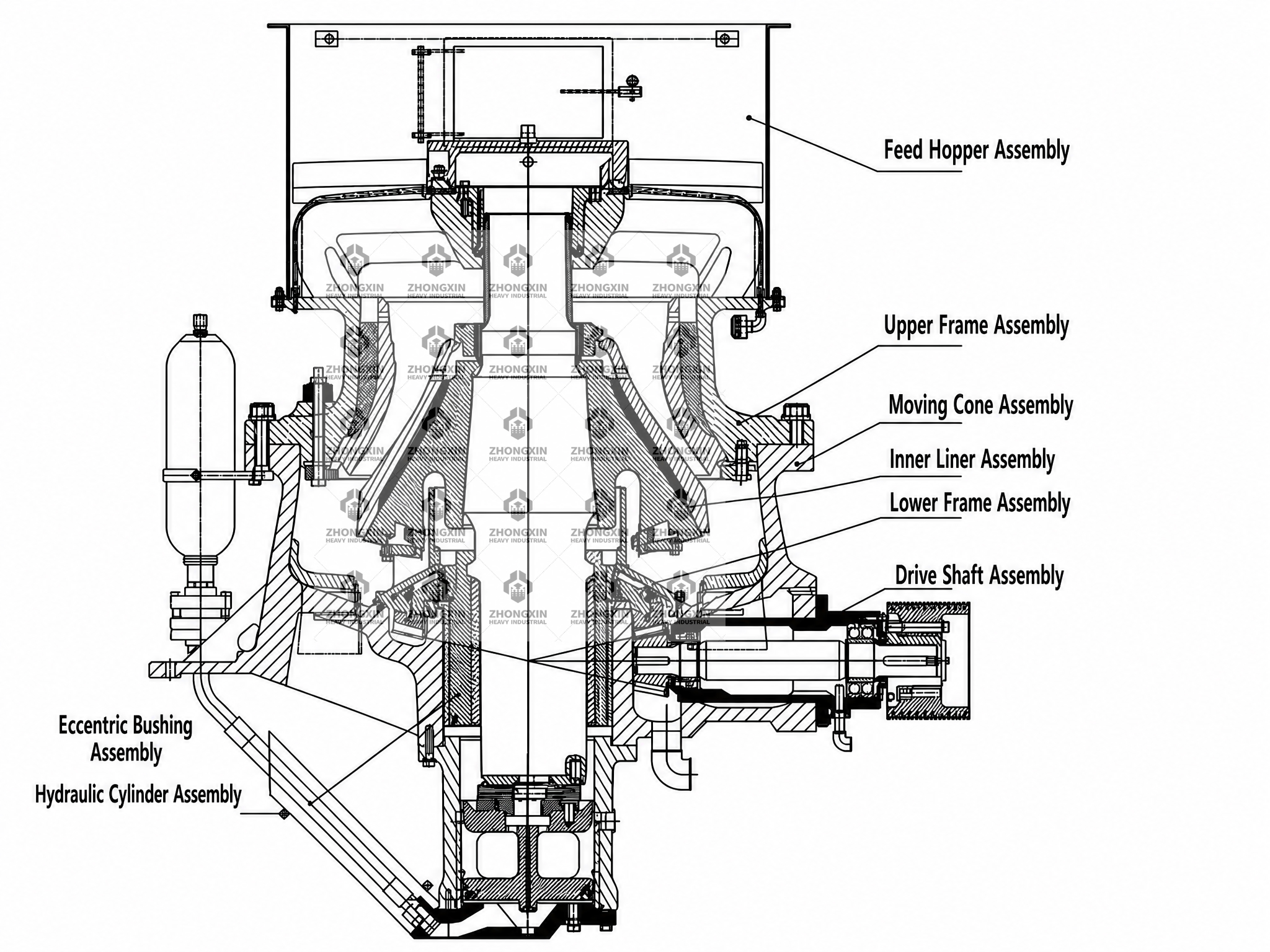

Trituradora de Cono Hidráulica Monocilíndrica

Consta de un conjunto de cilindro hidráulico inferior, bastidor inferior, conjunto de buje excéntrico, sistema de transmisión, cubierta interior, cono móvil, bastidor superior y tolva de alimentación.

• Modelos destacados: Trituradoras de cono series DP y DPS de Zhongxin.

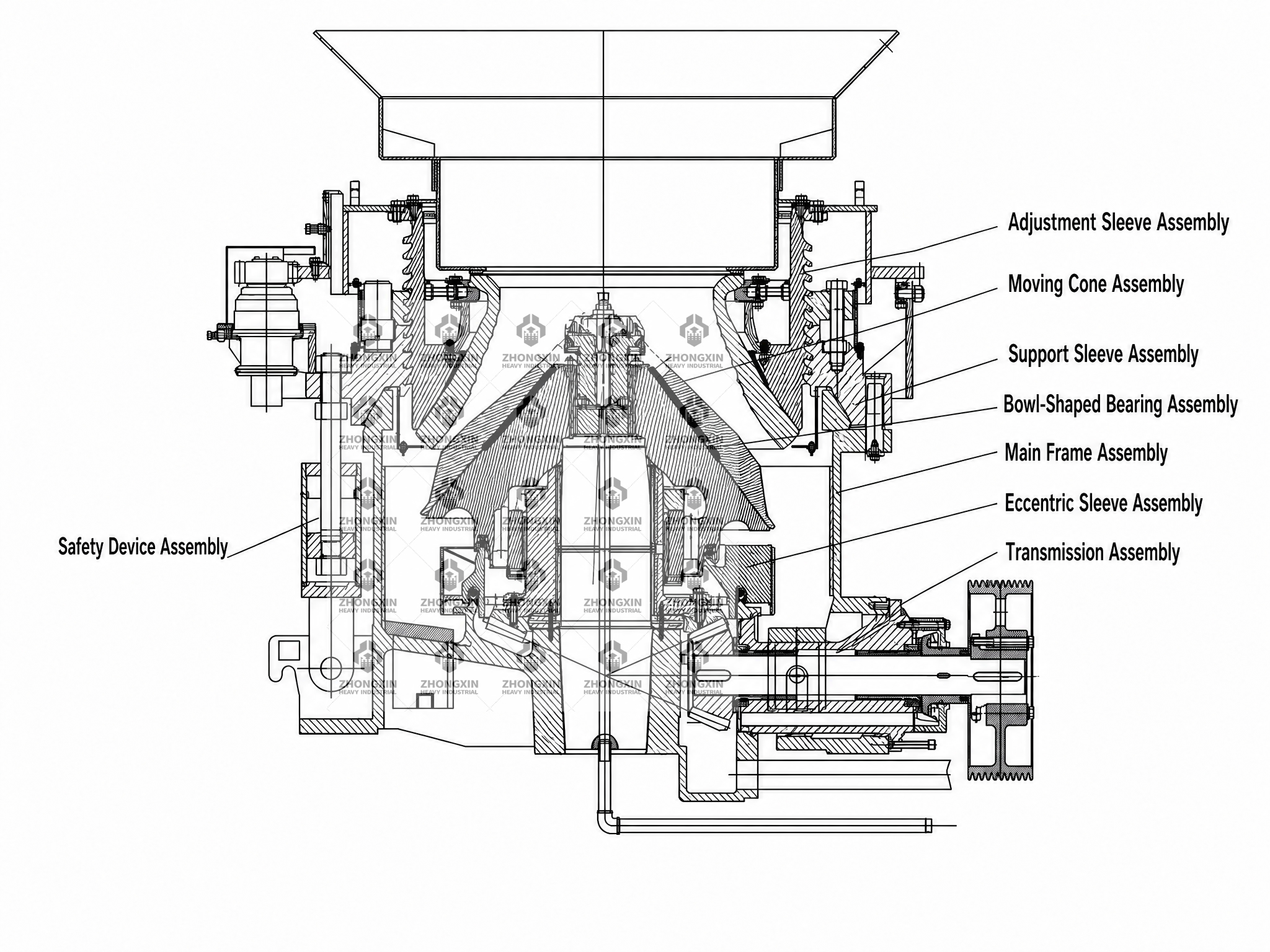

Trituradora de Cono Hidráulica Multicilíndrica

Comprende el bastidor principal, sistema de transmisión, conjunto de buje excéntrico, soporte del tazón, conjunto del cono móvil, anillo de soporte, anillo de ajuste y cilindros de liberación/bloqueo hidráulico.

• Modelo destacado: Trituradora de cono hidráulica serie XHP de Zhongxin.

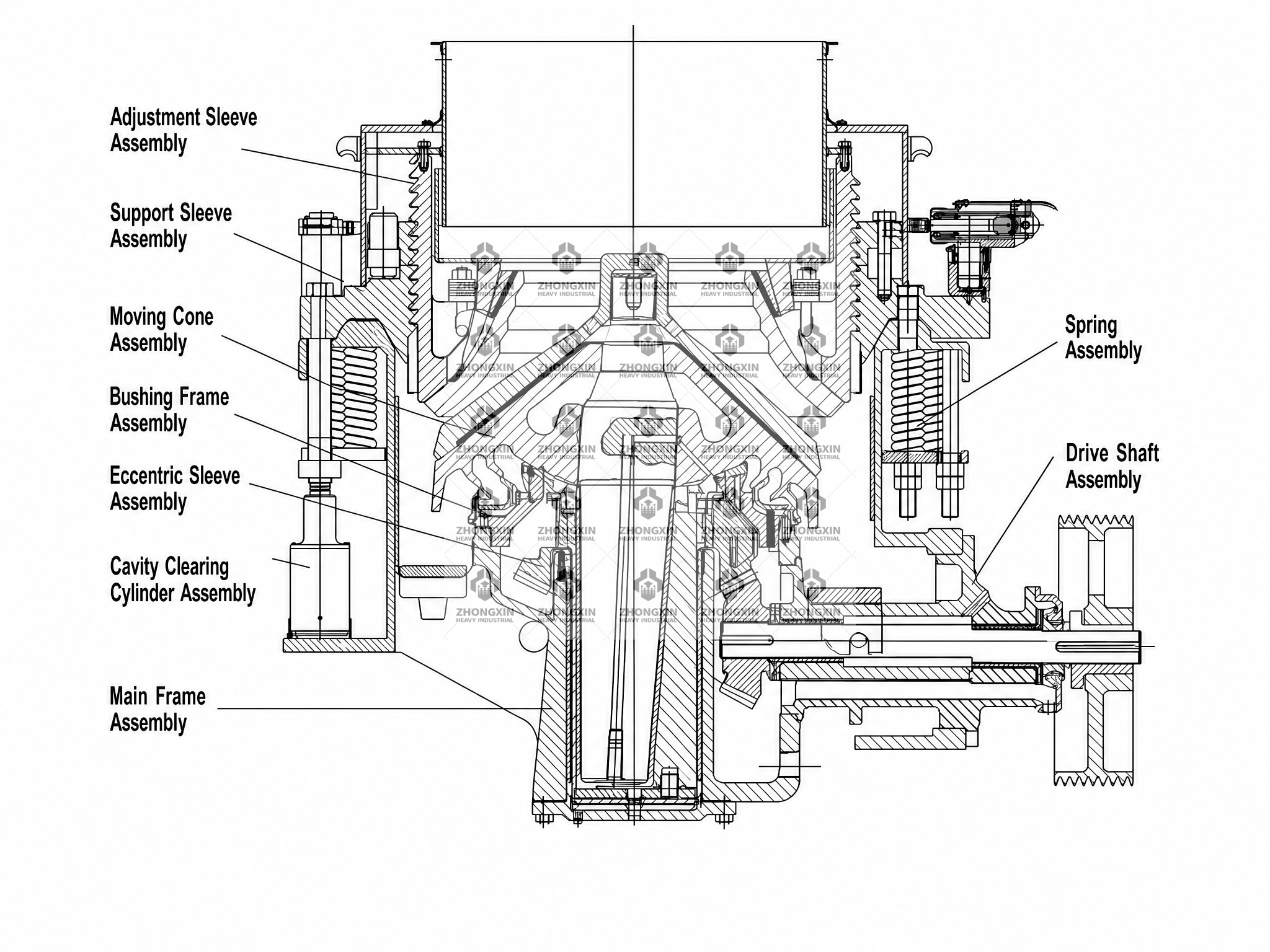

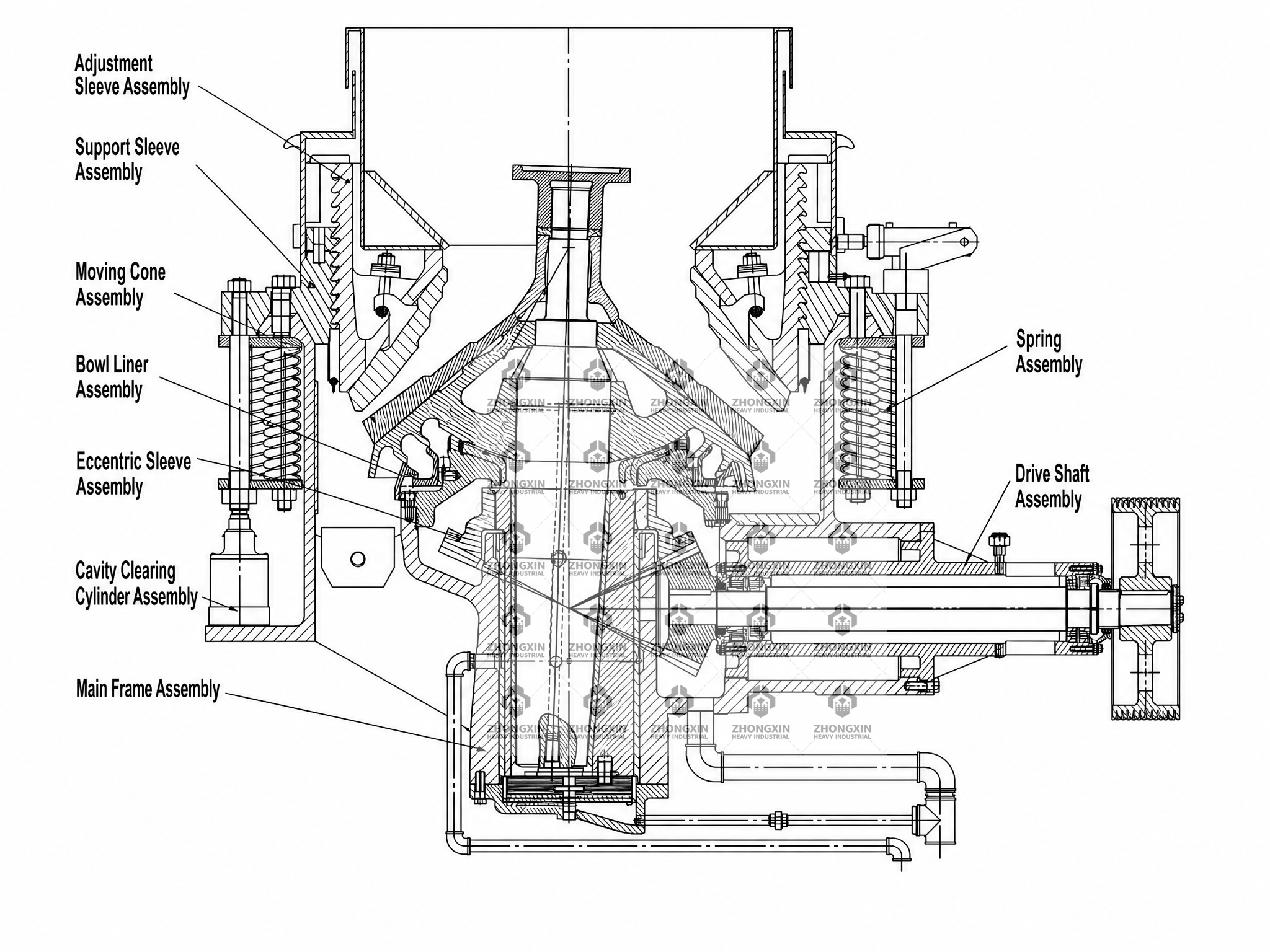

Trituradora de Cono Symons y de Resorte Compuesto

Estructuralmente incluye el bastidor principal, buje excéntrico, conjunto de transmisión, cono móvil, soporte del tazón, anillo de soporte, sombrerete de ajuste, conjunto de resortes de protección y cilindro hidráulico de limpieza de cavidad.

• Modelos destacados: Trituradoras de cono Symons y de Resorte Compuesto de Zhongxin.

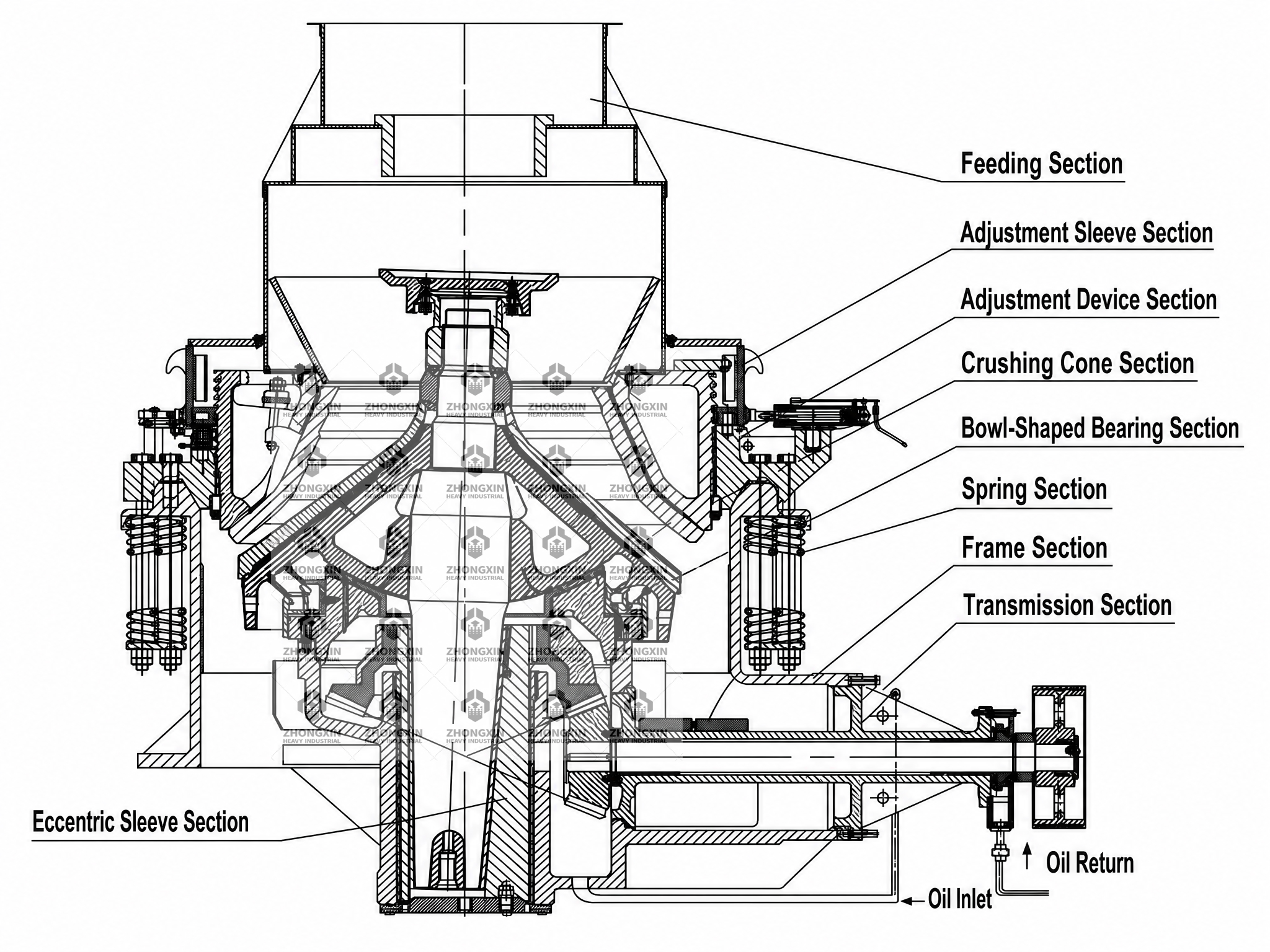

Trituradora de Cono de Resorte Serie PY

Consta de bastidor principal, conjunto de buje excéntrico, sistema de transmisión, cono móvil, soporte del tazón, anillo de soporte, anillo de ajuste y resortes mecánicos de seguridad.

• Modelos destacados: Trituradoras de cono series PY1200, PY1750 y PY2200.



2. Métodos de Ajuste de la Abertura de Salida (CSS)

• Monocilíndrica Hidráulica: El ajuste del lado cerrado (CSS) se realiza bombeando aceite hacia dentro o fuera del cilindro hidráulico inferior. Esto eleva o baja el eje principal, modificando dinámicamente la distancia entre el manto y la cóncava.

• Multicilíndrica Hidráulica: Un motor hidráulico impulsa un piñón exterior a través de válvulas electrohidráulicas. Esto hace girar la corona dentada del anillo de ajuste, enroscándolo o desenroscándolo dentro del anillo de soporte para modificar la abertura de salida.

• Series Symons, Compuesta y PY (1200/1750/2200): Se suministra aceite hidráulico a los cilindros de empuje accionados manualmente. La cabeza de empuje hace girar la cubierta de ajuste para subir o bajar el anillo dentro del soporte. (Nota: Los modelos compactos PY600 y PY900 se ajustan de forma manual mecánica).

3. Protección contra Sobrecargas y Limpieza de Cavidad

• Monocilíndrica Hidráulica: Cuando entra un objeto incompresible (metal atrapado), el aceite del cilindro es impulsado hacia un acumulador, bajando el eje principal. Una vez expulsado el objeto, la presión del acumulador devuelve el eje a su posición. Para limpiar la cavidad, se drena el aceite del cilindro, dejando caer el eje principal.

• Multicilíndrica Hidráulica: La fuerza de sobrecarga empuja el aceite de los cilindros de liberación hacia los acumuladores, permitiendo que el anillo de soporte y ajuste se eleve. Tras expulsar el material, la presión regresa el conjunto a su posición. La limpieza se logra inyectando aceite en los cilindros de elevación para abrir la cámara.

• Resorte Compuesto y Symons: Los resortes mecánicos se comprimen para levantar el anillo de soporte. Para la limpieza de la cavidad, unos cilindros hidráulicos comprimen los resortes y elevan el conjunto superior aproximadamente 25 mm, permitiendo liberar el material atascado.

• Serie PY de Resorte: La protección depende exclusivamente de la compresión de los resortes. Los modelos estándar PY no incluyen cilindro de limpieza, requiriendo extracción manual. (Zhongxin Heavy Industry ofrece cilindros hidráulicos de limpieza opcionales para los modelos PY1200, PY1750 y PY2200).

4. Tipos de Engranajes Cónicos y Transmisión

5. Rodamientos del Eje de Transmisión y Lubricación

• Monocilíndrica Hidráulica: Utiliza rodamientos de rodillos en el eje de transmisión. Los modelos DP100, DP100S, DP430 y DP430S emplean lubricación por baño de aceite, mientras que los modelos de mayor tamaño (DP440, DP660, DP780S, DP870, DP890) utilizan sistemas de lubricación forzada por circulación.

• Multicilíndrica Hidráulica: Emplea bujes de deslizamiento (cojinetes de fricción) con lubricación forzada de aceite en circulación continua.

• Symons de Resorte: Emplea bujes de bronce con sistema de lubricación forzada por circulación de aceite.

• Resorte Compuesta: Utiliza rodamientos de fricción con lubricación por baño de aceite.

• Serie PY de Resorte: Todos los modelos PY utilizan bujes de deslizamiento con sistemas de lubricación por circulación de aceite.

6. Configuración y Fijación del Eje Principal

• Monocilíndrica Hidráulica: Cuenta con un eje principal alargado insertado directamente en el cuerpo del cono móvil. Su extremo inferior reposa sobre el pistón hidráulico y el superior se apoya en el buje del bastidor superior. Durante la operación, el eje gira junto con el buje excéntrico.

• Trituradoras de Resorte (PY, Symons, Compuesta): El eje principal está fijo al cono móvil, insertado en el buje excéntrico y soportado en su base por un cojinete esférico. No tiene soporte en la parte superior.

• Multicilíndrica Hidráulica: Utiliza un eje principal corto y robusto fijo al bastidor. El conjunto excéntrico gira alrededor del eje estacionario, por lo que el eje no se mueve durante la operación.

7. Requisitos de Alimentación de Material

• Monocilíndrica Hidráulica: Puede operar con alimentación a cámara llena (choke feeding).

• Multicilíndrica Hidráulica: Requiere estrictamente alimentación a cámara llena para mantener la compresión interparticular y lograr una forma cúbica óptima.

• Trituradora de Resorte: La altura de alimentación solo necesita alcanzar el borde superior de la cóncava sin requerir presión continua de llenado.

8. Rendimiento de Trituración y Forma del Producto

• Multicilíndrica Hidráulica: Destaca por la trituración por laminación (interparticular). El material se comprime contra otras rocas dentro de la cámara en lugar de chocar solo contra los blindajes de manganeso. Esto maximiza la producción de finos y logra una forma cúbica con partículas elongadas/flacas inferiores al 5%. Es la opción idónea para rocas duras y abrasivas como granito, basalto y mineral de hierro.

• Monocilíndrica Hidráulica: Ofrece un rendimiento superior en trituración secundaria con un mayor volumen de paso (throughput). Es ideal para procesar rocas de dureza media o blanda, canto rodado de río y minerales meteorizados donde se prioriza el tonelaje por hora.

• Trituradora de Resorte: Proporciona un rendimiento confiable y económico para aplicaciones convencionales con un menor costo de inversión inicial.

9. Mantenimiento y Confiabilidad Operativa

Asesoría Experta y Cotizaciones de Zhongxin Heavy Industry

La elección de la trituradora de cono adecuada depende de la dureza de su materia prima, la capacidad requerida (TPH), la granulometría deseada y su presupuesto de inversión:

• Elija Trituradoras Multicilíndricas para roca dura, líneas de producción de arena manufacturada y agregados de alta especificación para hormigón/asfalto.

• Elija Trituradoras Monocilíndricas para alta capacidad en etapas secundarias de canteras a gran escala.

• Elija Trituradoras de Resorte para plantas de agregados con presupuesto optimizado que buscan confiabilidad tradicional.

Si necesita un diseño de flujo de proceso personalizado, parámetros técnicos o cotizaciones directas de fábrica, el equipo de ingenieros de Zhongxin Heavy Industry está a su disposición.
