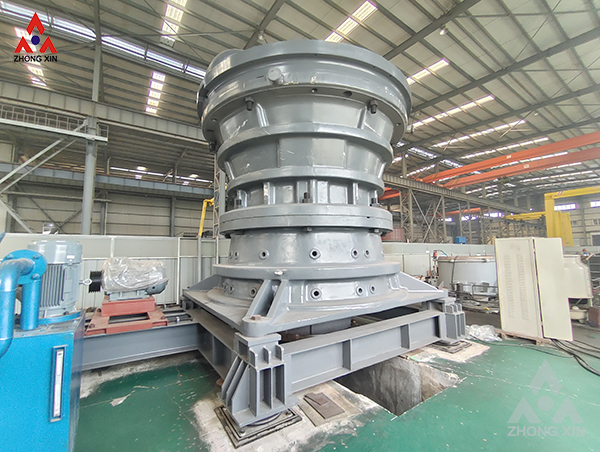

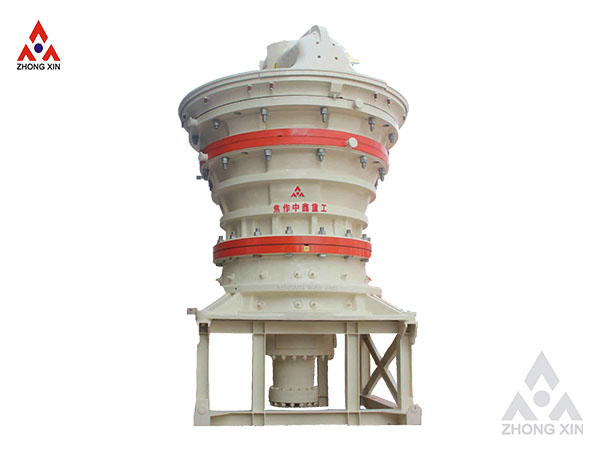

La trituradora giratoria de la serie PXH tiene tecnología mecánica, hidráulica, eléctrica, de automatización y de control inteligente, tiene un bajo costo de uso y un mantenimiento y ajuste convenientes, lo que puede proporcionar a los usuarios soluciones de trituración gruesa de capacidad eficiente e inteligente.
1. La cámara de trituración se puede adaptar a diversas condiciones de aplicación de trituración, con el rendimiento de trituración.
2. Las piezas de desgaste de acero al manganeso son piezas estándar, el revestimiento del cono fijo de aleación de cromo y el revestimiento del marco inferior son piezas opcionales.
3. El efectivo sello a prueba de polvo está equipado con un soplador de presión positiva para evitar que el polvo entre en el dispositivo excéntrico y el dispositivo de accionamiento y extender la vida útil del cojinete de la trituradora.
4. Los bujes y los sellos de la viga se pueden reemplazar fácilmente sin quitar la viga, lo que reduce la mano de obra, el tiempo, el consumo de equipos y las pérdidas de producción causadas por el estacionamiento.
2. Las piezas de desgaste de acero al manganeso son piezas estándar, el revestimiento del cono fijo de aleación de cromo y el revestimiento del marco inferior son piezas opcionales.
3. El efectivo sello a prueba de polvo está equipado con un soplador de presión positiva para evitar que el polvo entre en el dispositivo excéntrico y el dispositivo de accionamiento y extender la vida útil del cojinete de la trituradora.
4. Los bujes y los sellos de la viga se pueden reemplazar fácilmente sin quitar la viga, lo que reduce la mano de obra, el tiempo, el consumo de equipos y las pérdidas de producción causadas por el estacionamiento.
La trituradora giratoria consiste principalmente en que la sección transversal de la parte superior del marco inferior, la parte del cono móvil, la parte excéntrica, la parte de accionamiento y la parte del cilindro, etc., giran mediante un eje horizontal accionado por motor, un eje horizontal accionado por el rotación excéntrica del engranaje, y luego impulsada por la parte excéntrica en un pivote móvil de cono circular para lograr una extrusión continua de piedras trituradas.
Al ajustar el cilindro hidráulico en la parte inferior del cono móvil, el cono móvil se puede mover hacia arriba y hacia abajo para ajustar convenientemente el tamaño del puerto de descarga y el tamaño de las partículas del producto. Al mismo tiempo, el cilindro hidráulico también proporciona una función de protección de hierro. Cuando un objeto irrompible (como un bloque de hierro) ingresa a la cámara de trituración, el cilindro hidráulico puede hacer que el cono en movimiento caiga automáticamente, liberando así el bloque de hierro y continuando con la trituración.
Al ajustar el cilindro hidráulico en la parte inferior del cono móvil, el cono móvil se puede mover hacia arriba y hacia abajo para ajustar convenientemente el tamaño del puerto de descarga y el tamaño de las partículas del producto. Al mismo tiempo, el cilindro hidráulico también proporciona una función de protección de hierro. Cuando un objeto irrompible (como un bloque de hierro) ingresa a la cámara de trituración, el cilindro hidráulico puede hacer que el cono en movimiento caiga automáticamente, liberando así el bloque de hierro y continuando con la trituración.
|
Modelo |
Feeding size mm(in) |
Pinion RPM |
Power kW（HP） |
125mm (5.0’’) |
140mm (5.5") |
150mm (6.0’’) |
165mm (6.5’’) |
175mm (7.0’’) |
190mm (7.5’’) |
200mm (8.0’’) |
215mm (8.5’’) |
230mm (9.0’’) |
240mm (9.5’’) |
250mm (10.0’’) |
|
42-65 |
1065 (42) |
600 |
375 (500) |
— |
2010 (2220) |
2335 (2575) |
2515 (2775) |
2870 (3165) |
— |
— |
— |
— |
— |
— |
|
50-65 |
1270 (50) |
600 |
375 (500) |
— |
— |
2395 (2645) |
2780 (3065) |
2935 (3240) |
— |
— |
— |
— |
— |
— |
|
54-75 |
1370 (54) |
600 |
450 (600) |
— |
— |
2885 (3185) |
2985 (3295) |
3145 (3470) |
3335 (3680) |
3485 (3845) |
— |
— |
— |
— |
|
62-75 |
1575 (62) |
600 |
450 (600) |
— |
— |
2890 (3190) |
3615 (3985) |
3815 (4210) |
4205 (4640) |
4330 (4775) |
— |
— |
— |
— |
|
60-89 |
1525 (60) |
600 |
600 (800) |
— |
— |
— |
4195 (4625) |
4540 (5005) |
5080 (5600) |
5295 (5840) |
5530 (6100) |
5805 (6400) |
— |
— |
|
60-110E |
1525 (60) |
600 |
1200 (1600) |
— |
— |
— |
— |
5535 (6100) |
6945 (7655) |
7335 (8085) |
7570 (8345) |
8280 (9130) |
8595 (9475) |
8890 (9800) |
La capacidad de procesamiento anterior se basa en las siguientes suposiciones: el 100 % del material de alimentación pasa a través del 80 % del ancho del puerto de alimentación; El 80 % pasa a través del 60 % del ancho del puerto de alimentación y el 50 % pasa a través de un tamiz con un tamaño del 10 % del tamaño máximo del bloque de alimentación. Estos valores de capacidad se aplican a materiales con una densidad aparente de 1,6 t/m3 (100 lb/in3).
Todos los valores de capacidad se calculan en la excentricidad máxima de cada dispositivo. Todas las capacidades dependen de diferentes aplicaciones. Los factores a considerar al determinar la capacidad total de trituración incluyen: características del material, tamaño de partículas de alimentación, distribución del material, índice de trabajo, contenido de agua y método de alimentación.
| Modelo | Peso | Montaje vigas | Upper frame assembly | Main shaft assembly | Lower frame assembly | Spindle position control assembly | Eccentric assembly | |
| 42-65 |
kg pounds |
119,750 264,000 |
20,500 45,200 |
80,100 36,330 |
23,130 51,000 |
29,570 65,200 |
4,040 8,900 |
3,080 6,800 |
| 50-65 |
kg pounds |
153,300 338,000 |
30,840 68,000 |
54,880 121,000 |
28,120 62,000 |
29,570 65,200 |
4,040 8,900 |
3,080 6,800 |
| 54-75 |
kg pounds |
242,220 534,000 |
38,100 84,000 |
85,050 187,500 |
38,560 85,000 |
62,140 137,000 |
5,400 11,900 |
5,720 12,600 |
| 62-75 |
kg pounds |
298,460 658,000 |
69,850 154,000 |
109,320 241,000 |
42,180 93,000 |
62,240 137,200 |
5,400 11,900 |
5,720 12,600 |
| 60-89 |
kg pounds |
398,250 878,000 |
65,320 144,000 |
154,680 341,000 |
66,220 146,000 |
82,780 182,500 |
10,430 23,000 |
8,940 19,700 |
| 60-110E |
kg pounds |
553,383 1,220,000 |
103,964 229,200 |
169,010 372,600 |
103,874 229,000 |
114,986 253,500 |
21,275 46,900 |
17,900 39,460 |
